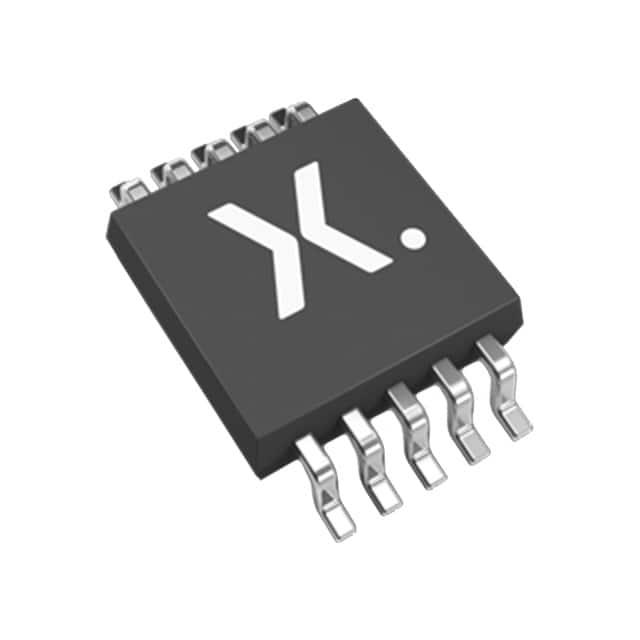

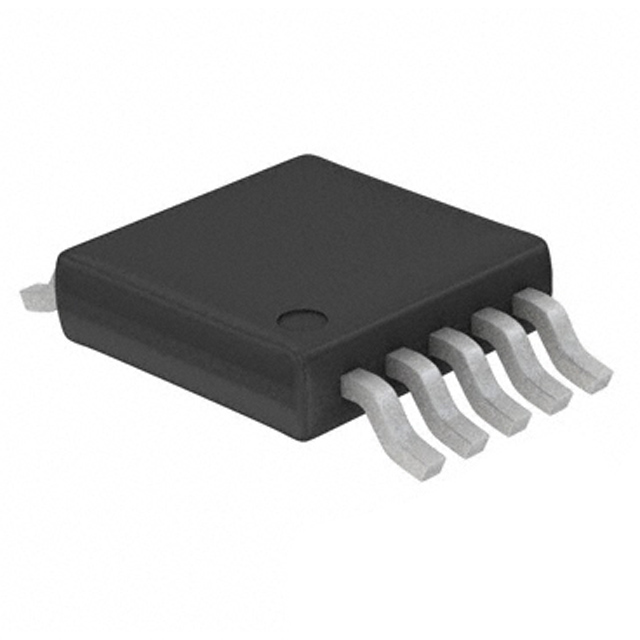

74LVC2G3157DPJ

产品分类: 其他接口芯片
厂牌: NEXPERIA
产品描述: Analog Switch/Analog Multiplexer Dual 2:1 10-Pin TSSOP
供应商型号: 771-74LVC2G3157DPJ
供应商: Mouser
标准整包数: 1
NEXPERIA 其他接口芯片 74LVC2G3157DPJ

74LVC2G3157DPJ概述

    74LVC2G3157 双10Ω单极双掷模拟开关技术手册

    1. 产品简介


    74LVC2G3157 是一款双通道低电阻单极双掷模拟开关,适用于模拟或数字信号的2:1多路复用器/解复用器应用。每个开关具有一个数字选择输入(nS)、两个独立的输入/输出端口(nY0 和 nY1)以及一个公共输入/输出端口(nZ)。该器件具有施密特触发器动作,可使电路在整个1.65V到5.5V电源电压范围内容忍较慢的输入上升和下降时间。

    2. 技术参数


    - 工作电压范围: 1.65 V 到 5.5 V
    - 导通电阻:
    - 典型值为10.4 Ω(2.7 V时)
    - 典型值为7.8 Ω(3.3 V时)
    - 典型值为6.2 Ω(5 V时)
    - 开关电流能力: 32 mA
    - 断开前接通时间: 确保可靠切换
    - 高噪声容限
    - CMOS低功耗
    - TTL接口兼容性
    - 闩锁性能: 超过100 mA(JESD 78 Class II标准)
    - 静电放电保护:
    - HBM ANSI/ESDA/JEDEC JS-001 Class 2: 超过2 kV
    - MM JESD22-A115-C: 超过200 V
    - CDM JESD22-C101E: 超过1000 V
    - 选择输入电压: 最高达5.5 V
    - 工作温度范围: -40 °C 到 +85 °C 和 -40 °C 到 +125 °C

    3. 产品特点和优势


    74LVC2G3157 拥有多种独特功能和优势:
    - 宽泛的工作电压范围使得它可以在不同的电源环境中工作。
    - 非常低的导通电阻,使其特别适合于需要低损耗传输的应用。
    - 强大的抗噪能力和低功耗特性使其在敏感应用中表现优秀。
    - TTL接口兼容性使其易于集成到现有的TTL系统中。
    - 卓越的静电放电保护使其更耐用。

    4. 应用案例和使用建议


    74LVC2G3157 主要应用于需要模拟或数字信号路由和多路复用的应用场景。具体例子包括:
    - 在高速数据传输系统中作为信号路由开关。
    - 在医疗设备中用于信号处理和传输。
    - 在音频设备中作为音量控制或信号路由。
    建议使用时确保电源电压在允许范围内,并考虑适当的散热措施以保持器件稳定工作。对于复杂应用,建议详细阅读技术手册并进行测试验证。

    5. 兼容性和支持


    74LVC2G3157 支持与不同类型的电子元器件和设备的兼容。例如,它可以轻松与常见的TTL接口设备一起工作。制造商提供了详尽的技术支持,包括详细的用户指南和技术文档,以便用户快速上手和解决问题。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方案:
    - 问题: 导通电阻过大。
    - 解决方案: 确认工作电压是否在规定范围内,并检查是否有任何外部干扰影响。
    - 问题: 信号传输质量差。
    - 解决方案: 检查电源电压稳定性,并确保所有连接都符合规范。
    - 问题: 设备过热。
    - 解决方案: 确保良好的散热条件,如加装散热片或风扇。

    7. 总结和推荐


    综上所述,74LVC2G3157 是一款性能优异且功能强大的模拟开关。其宽泛的工作电压范围、低导通电阻和高可靠性使其成为许多应用的理想选择。强烈推荐此产品给需要高性能模拟开关的工程师和设计人员。

74LVC2G3157DPJ参数

参数
通用封装 TSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
