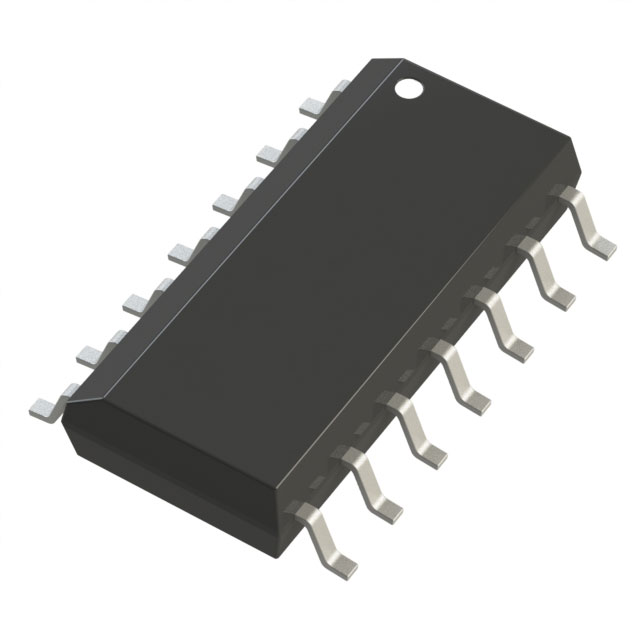

74LVC4066D,118

产品分类: 其他接口芯片
厂牌: NEXPERIA
产品描述: Analog Switch Quad SPST 14-Pin SO T/R
供应商型号: 3441388
供应商: 海外现货
标准整包数: 1
NEXPERIA 其他接口芯片 74LVC4066D,118

74LVC4066D,118概述


    产品简介


    74LVC4066 Quad Bilateral Switch
    74LVC4066是一款高速硅门CMOS设备,属于四路单极双掷模拟开关。该设备包含四个独立的开关单元,每个单元拥有两个输入/输出端(nY和nZ)及一个高电平有效的使能端口(nE)。当nE端口为低电平时,对应的模拟开关关闭。此外,该设备具有施密特触发器动作机制,允许在整个供电电压范围(1.65 V至5.5 V)内承受较慢的输入上升和下降时间。

    技术参数


    - 工作电压范围:1.65 V 至 5.5 V
    - 导通电阻:
    - 在VCC = 2.7 V时,典型值为7.5 Ω
    - 在VCC = 3.3 V时,典型值为6.5 Ω
    - 在VCC = 5 V时,典型值为6 Ω
    - 切换电流能力:32 mA
    - 噪声抑制能力:高
    - CMOS低功耗:消耗电流低
    - 电源电压:直接接口TTL电平
    - 闩锁性能:超过250 mA
    - ESD保护:
    - HBM JESD22-A114F超过2000 V
    - MM JESD22-A115-A超过200 V
    - 存储温度范围:-40 °C 至 +85 °C 和 -40 °C 至 +125 °C
    - 封装选项:
    - SO14塑料小外形封装
    - TSSOP14塑料薄型缩小型封装
    - DHVQFN14塑料双列热增强超薄四方扁平无引脚封装

    产品特点和优势


    74LVC4066的主要优势在于其宽广的工作电压范围和非常低的导通电阻,这使得它在各种应用中表现出色。同时,其高噪声抑制能力和ESD保护也使其在复杂电路中具有更高的可靠性和稳定性。此外,该设备可以承受较慢的输入信号变化,适用于多种环境条件,确保了其广泛应用的适应性。

    应用案例和使用建议


    应用案例
    - 音频信号处理:利用其低导通电阻和高电流驱动能力,可以用于音频信号的开关控制,提高音质和可靠性。
    - 数据通信:由于其开关速度和高噪声抑制能力,非常适合于数据传输通道的切换,从而避免了信号干扰。
    - 电源管理:通过切换不同的电源路径来实现更高效、可靠的电源管理。
    使用建议
    - 在设计时需注意匹配合适的负载电阻和电容,以确保最佳的开关性能。
    - 考虑到不同的应用场合,选择合适的封装类型以满足空间和散热需求。

    兼容性和支持


    74LVC4066具有良好的兼容性,可以直接接口TTL电平,简化了系统设计。此外,Nexperia提供了全面的技术支持,包括详细的规格书、测试数据和技术咨询服务,确保用户能够顺利进行产品选型和使用。

    常见问题与解决方案


    - Q:开关导通电阻受哪些因素影响?
    - A: 导通电阻受工作电压、开关电流和温度的影响。例如,在高电流条件下,导通电阻会略有增加。可通过合理设计电路以避免高电流条件来减小这一影响。
    - Q:如何保证长期可靠性?
    - A: 确保设备在额定工作范围内使用,并采用适当的散热措施,可延长设备寿命。使用中还需定期检查连接和接触点,防止因腐蚀等原因导致的性能下降。

    总结和推荐


    综上所述,74LVC4066是一款功能强大、应用广泛的四路双边开关。它的宽工作电压范围、低导通电阻、高电流驱动能力和优异的噪声抑制性能使其成为众多应用的理想选择。对于需要高性能、高可靠性的应用场景,强烈推荐使用此设备。

74LVC4066D,118参数

参数
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

74LVC4066D,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74LVC4066D,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 其他接口芯片 NEXPERIA 74LVC4066D,118 74LVC4066D,118数据手册

74LVC4066D,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
