NHD-C12864A1Z-FSW-FBW-HTT

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL 段码液晶屏, NHD系列, LCD显示, 可视区域70.7 x 38.8mm
供应商型号: SG-NHD-C12864A1Z-FSW-FBW-HTT
供应商: 国内现货
标准整包数: 1

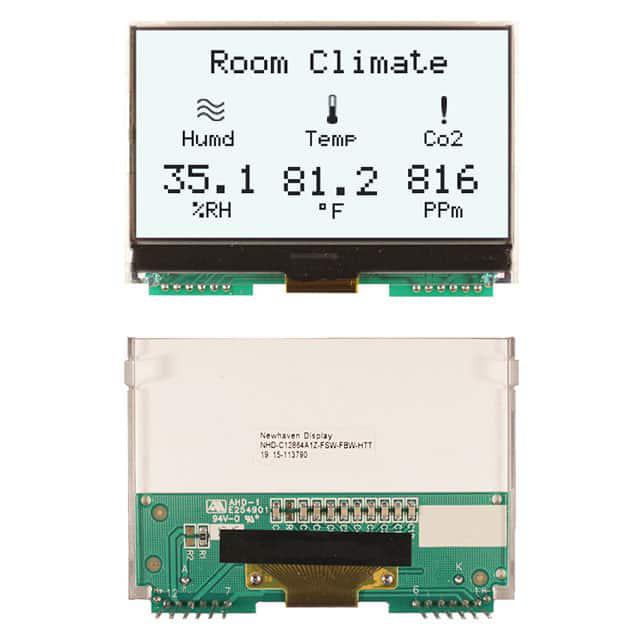

NEWHAVEN DISPLAY LCD显示器件 NHD-C12864A1Z-FSW-FBW-HTT

NHD-C12864A1Z-FSW-FBW-HTT概述

    NHD-C12864A1Z-FSW-FBW-HTT 液晶显示模块技术手册

    1. 产品简介


    NHD-C12864A1Z-FSW-FBW-HTT 是一款由 Newhaven Display 生产的 COG(Chip-On-Glass)液晶显示模块。这款模块配备了 128x64 像素的显示屏,并内置了 ST7565P 控制器,提供 +3.3V 的电源供应。此模块具有广泛的温度范围,能够在 -40°C 至 +70°C 的环境中稳定工作,且符合 RoHS 标准。该模块采用 FSTN 显示技术和侧边白光 LED 背光源,具有良好的对比度和视角。

    2. 技术参数


    - 分辨率: 128 x 64 像素
    - 驱动方式: 1/65 duty cycle, 1/9 bias
    - 控制器: 内置 ST7565P
    - 供电电压:
    - VDD: 2.8V 至 3.3V
    - VLCD: 8.8V 至 9.2V
    - VLED: 3.2V 至 3.4V
    - 操作温度范围: -40°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C
    - 供电电流: 0.1mA 至 1.0mA
    - 背光电流: 30mA 至 60mA
    - 加热电阻: 10Ω 至 30Ω

    3. 产品特点和优势


    NHD-C12864A1Z-FSW-FBW-HTT 模块具有以下显著优势:
    - 高可靠性: 通过严格的高温、低温、湿度及振动测试,确保在恶劣环境下依然稳定可靠。
    - 宽温范围: 能够在极端温度条件下正常工作,适应多种环境需求。
    - 集成加热器: 内置加热器可自动激活,确保在低温环境下也能正常工作。
    - 高对比度: 使用 FSTN 显示技术,提高显示效果。
    - 灵活的接口: 采用 2.54mm 距离的通孔连接器,便于安装和布线。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板: 在工业环境中,这种模块能够显示各种复杂的数据和信息。
    - 医疗设备: 在医疗设备中,需要高度稳定的显示模块来确保信息准确无误。
    - 智能家居: 可以用于智能家居系统中的各种显示界面,例如智能门锁、温控器等。
    使用建议:
    - 温度管理: 在极端温度下使用时,确保模块加热器正确激活。
    - 布线规划: 避免电线之间的相互干扰,特别是在布线密集的地方。
    - 接口连接: 确保所有接口连接正确无误,防止信号传输错误。

    5. 兼容性和支持


    - 兼容性: 该模块与多种微处理器(如 8051 系列)兼容,可通过 SPI 接口进行通信。
    - 支持服务: Newhaven Display 提供详细的技术文档和在线支持,用户可以访问公司网站获取更多资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示屏不亮 | 检查 VDD 和 VLED 电压是否正常 |
    | 图像模糊不清 | 调整 VLCD 电压,确保对比度适中 |
    | 加热器不工作 | 确认加热器线路连接是否正确 |

    7. 总结和推荐


    综上所述,NHD-C12864A1Z-FSW-FBW-HTT 液晶显示模块具备出色的性能和广泛的适用性。其高可靠性、宽温范围、集成加热器等功能使其成为多种应用的理想选择。建议在需要高稳定性和高可靠性的场合使用此模块。对于需要复杂显示功能的应用,这款模块无疑是一个值得推荐的选择。

NHD-C12864A1Z-FSW-FBW-HTT参数

参数
视角 -
控制器类型 ST-7565V
显示高度 38.8mm
触碰模式 非触控式
显示颜色 白色,黑色
显示模式 透射式
显示类型 FSTN - Film Super-Twisted Nematic
显示宽度 70.7mm
接口方式 SPI
分辨率(pixels) 128 x 64
显示尺寸 -
字符高度 -
背光颜色 白色 (黑色 - 倒转),LED - 白色
字符宽度 -
长*宽*高 80mm*38.8mm*10.2mm
应用等级 工业级
零件状态 在售
包装方式 盒装
