NHD-0420CW-AG3

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 80° I2C,SPI,并联 OLED 消极的 绿色 22.82mm 72.42mm US2066 2.97mm 4.77mm 黑色 92mm*31.5mm*2.5mm
供应商型号: SG-NHD-0420CW-AG3
供应商: 国内现货
标准整包数: 1

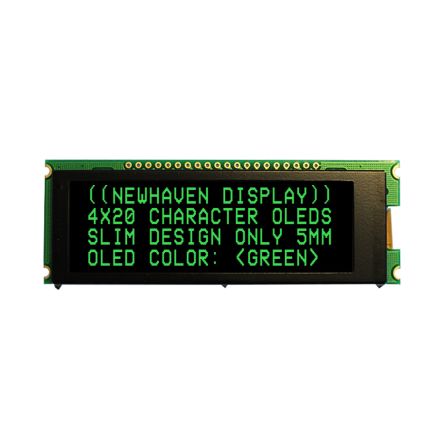

NEWHAVEN DISPLAY LCD显示器件 NHD-0420CW-AG3

NHD-0420CW-AG3概述


    产品简介

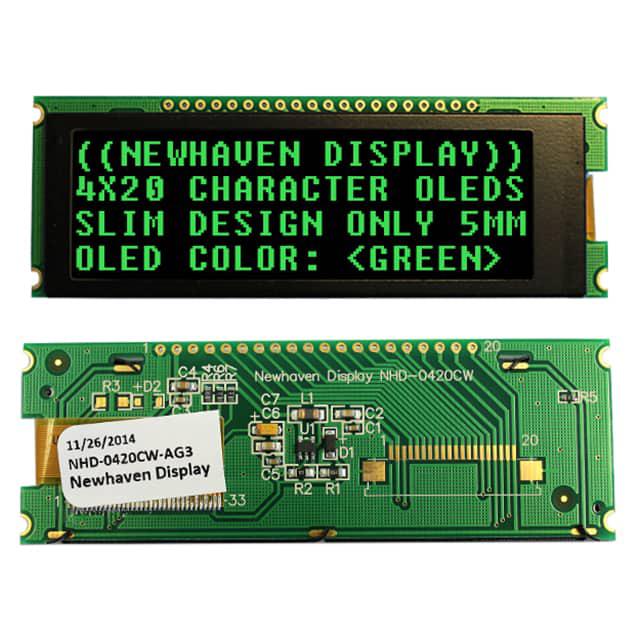

    NHD-0420CW-AG3 是一款由 Newhaven Display 提供的字符型 OLED 显示模块。该模块具备 4 行 x 20 字符的显示能力,内置与液晶显示器相当的控制器。支持 4/8 位并行、SPI 和 I²C 接口,可在 2.8V 或 5V 下工作,符合 RoHS 标准,并具有纤薄的设计。这款 OLED 模块适用于多种电子设备的应用,如工业控制系统、测量仪器和消费电子产品。

    技术参数


    - 型号:NHD-0420CW-AG3
    - 显示格式:4 行 x 20 字符
    - 工作电压:2.4V 至 5.5V
    - 接口:4/8 位并行、SPI、I²C
    - 控制器:US2066
    - 发光颜色:绿色
    - 尺寸:标准尺寸
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 工作电流:最大 135mA(正常模式),最小 5mA(睡眠模式)

    产品特点和优势


    - 高分辨率显示:提供清晰的 4 行 x 20 字符显示。
    - 多功能接口:支持多种通信接口,方便集成到各种系统中。
    - 绿色发光二极管:绿色显示提高了能见度和美观度。
    - 低功耗:采用节能设计,适用于电池供电的便携式设备。
    - 广泛适用性:适用于多种温度和湿度条件下的应用。

    应用案例和使用建议


    应用案例:NHD-0420CW-AG3 可用于工业自动化控制面板、手持式测量仪器及各类消费电子设备。例如,在一个工业自动化控制系统中,可以将此模块用于显示实时数据和状态信息。
    使用建议:为了获得最佳性能,建议在设计时注意信号线布局以减少噪声干扰。此外,根据具体应用场景选择合适的通信接口(如 SPI 或 I²C)。在长时间使用过程中,可以考虑启用“Display OFF”命令来延长屏幕寿命。

    兼容性和支持


    NHD-0420CW-AG3 支持多种通信接口,确保其易于集成到现有系统中。制造商提供了详细的文档和参考代码(如例程程序代码),并可通过其官方网站获取进一步的技术支持。

    常见问题与解决方案


    - 问题1:显示器在某些条件下无法正常显示。
    - 解决方案:检查电源电压是否稳定,确保模块工作在规定的工作电压范围内。

    - 问题2:通讯接口信号不稳定。
    - 解决方案:检查接线是否正确,确保信号线上没有过多的噪声干扰。

    总结和推荐


    综上所述,NHD-0420CW-AG3 具备出色的性能和广泛的应用领域。其高分辨率、多功能接口和支持多种通信协议的特点使其成为工业和消费电子应用的理想选择。无论是用于控制面板还是信息显示系统,它都能提供稳定的性能。因此,强烈推荐使用此产品。
    如果您需要任何进一步的支持或技术支持,请访问 Newhaven Display 的官方网站以获取更多信息。

NHD-0420CW-AG3参数

参数
显示宽度 22.82mm
显示颜色 绿色
显示类型 OLED
控制器类型 US2066
显示高度 72.42mm
背光颜色 黑色
字符高度 4.77mm
触碰模式 -
视角 80°
接口方式 I2C,SPI,并联
字符宽度 2.97mm
显示尺寸 -
显示模式 消极的
分辨率(pixels) -
长*宽*高 92mm*31.5mm*2.5mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-0420CW-AG3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0420CW-AG3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-0420CW-AG3 NHD-0420CW-AG3数据手册

NHD-0420CW-AG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
