NHD-0216K3Z-NSW-BBW-V3

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: I2C,RS232,SPI STN - Super-Twisted Nematic 透射式 白色 16.4mm 64.5mm PIC16F694 3mm 5.23mm Blue,LED - 白色 80mm*36mm*13.5mm
供应商型号: SG-NHD-0216K3Z-NSW-BBW-V3
供应商: 国内现货
标准整包数: 1

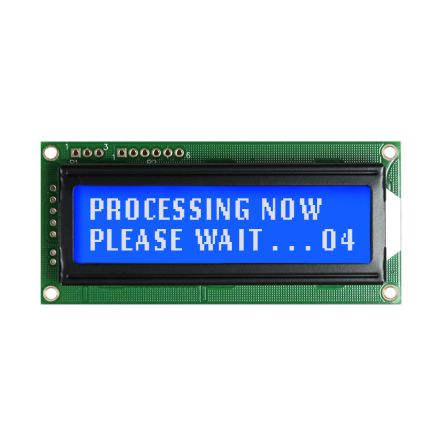

NEWHAVEN DISPLAY LCD显示器件 NHD-0216K3Z-NSW-BBW-V3

NHD-0216K3Z-NSW-BBW-V3概述

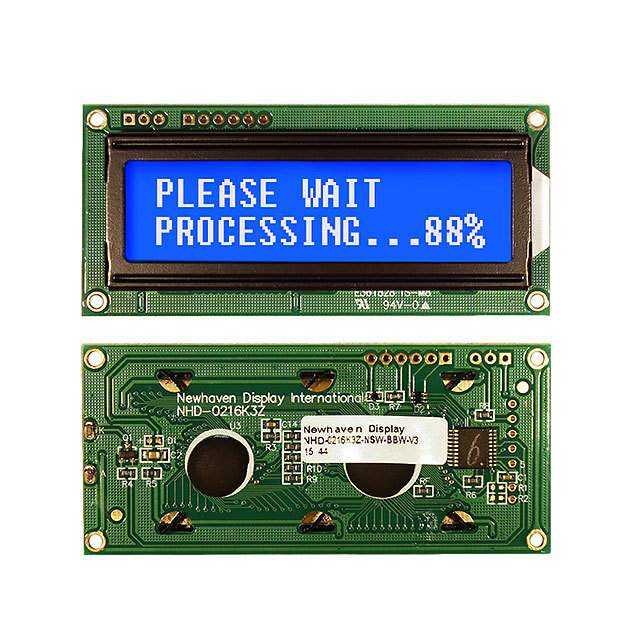

    # NHD-0216K3Z-NSW-BBW-V3 串行液晶显示器模块

    产品简介


    NHD-0216K3Z-NSW-BBW-V3 是一款由 Newhaven Display 生产的 2 行 x 16 字符串行液晶显示模块。此模块具有负显蓝屏、白色背光和宽温功能,能够满足各种严苛环境下的使用需求。其独特的设计使得它非常适合应用于需要显示数据或信息的各种设备中,如工业控制系统、仪器仪表等。

    技术参数


    - 型号: NHD-0216K3Z-NSW-BBW-V3
    - 驱动器: 1/16 Duty, 1/5 Bias
    - 电压: 5.0V VDD
    - 显示屏模式: STN Negative / 蓝色 / 透射式
    - 最佳视角: 6:00
    - 背光: 白色LED
    - 控制器IC: PIC16F690 & ST7066U
    - 接口: RS232 (TTL) / SPI / I2C
    - 操作温度范围: -20°C 至 +70°C
    - 存储温度范围: -30°C 至 +80°C
    - 供电电流 (LCD + 背光): 11 mA 至 27 mA(TOP=25°C,VDD=5.0V)
    - LCD对比度供电: 4.0V 至 4.6V
    - I2C最大时钟频率: 50kHz
    - SPI最大时钟频率: 100kHz
    - RS-232信号: 5V TTL 兼容,通信格式为8位数据,1个停止位,无奇偶校验,无握手

    产品特点和优势


    1. 多功能接口: 支持多种串行通信协议(I2C、SPI 和 RS-232),使得它可以轻松集成到不同的硬件系统中。
    2. 高可靠性: 内置ESD保护二极管和罗氏标准(RoHS)合规,确保在恶劣环境下也能稳定运行。
    3. 易用性: 提供清晰的命令集,便于用户进行编程控制。
    4. 耐用性强: 通过了高低温存储测试、高低温操作测试和热冲击测试等,确保其在不同环境下的稳定性。

    应用案例和使用建议


    应用场景
    - 工业自动化
    - 医疗设备
    - 家用电器
    - 机械设备
    使用建议
    1. 在首次上电时,确保预留100ms的初始化时间,以便PIC控制器正确初始化。
    2. 通过命令设置合适的I2C地址和波特率,以确保通讯畅通无阻。
    3. 考虑使用外部上拉电阻(例如10K欧姆)来保证I2C信号的质量。
    4. 避免在极端温度条件下长时间使用,以延长使用寿命。

    兼容性和支持


    NHD-0216K3Z-NSW-BBW-V3 可与大多数微处理器和MCU平台无缝兼容。新海文显示国际有限公司提供详尽的技术文档和支持,包括软件例程和电路板设计指南。

    常见问题与解决方案


    1. 问题: 显示器无法正常启动。
    - 解决方案: 检查电源电压是否符合要求,确保所有连接正确无误。
    2. 问题: 背光不亮。
    - 解决方案: 确认背光连接正确,检查是否有损坏的LED。
    3. 问题: 显示内容不清晰。
    - 解决方案: 调整LCD对比度,检查是否受环境光线影响。
    4. 问题: 通讯异常。
    - 解决方案: 确保波特率和I2C地址正确设置,检查接线是否松动。

    总结和推荐


    NHD-0216K3Z-NSW-BBW-V3 是一款高性能的串行液晶显示模块,其多功能接口、高可靠性以及广泛的适用范围使其成为工业和消费电子应用的理想选择。通过上述分析可以看出,这款显示器不仅具备全面的技术规格,而且在实际应用中表现出色,可以有效提升产品的整体质量和用户体验。因此,我们强烈推荐这款产品给需要高质量串行显示模块的用户。

NHD-0216K3Z-NSW-BBW-V3参数

参数
背光颜色 Blue,LED - 白色
显示颜色 白色
触碰模式 -
字符宽度 3mm
控制器类型 PIC16F694
显示宽度 16.4mm
显示高度 64.5mm
字符高度 5.23mm
分辨率(pixels) -
视角 -
显示类型 STN - Super-Twisted Nematic
显示尺寸 -
接口方式 I2C,RS232,SPI
显示模式 透射式
长*宽*高 80mm*36mm*13.5mm
零件状态 在售
包装方式 散装

NHD-0216K3Z-NSW-BBW-V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0216K3Z-NSW-BBW-V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-0216K3Z-NSW-BBW-V3 NHD-0216K3Z-NSW-BBW-V3数据手册
