NHD-12864WG-CTFH-V#N

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 128 x 64 并联 FSTN - Film Super-Twisted Nematic 透射式 白色 62mm 44mm KS0108 LED - 白色 70mm(宽度)*14.3mm(高度)
供应商型号: SG-NHD-12864WG-CTFH-V#N
供应商: 国内现货
标准整包数: 1

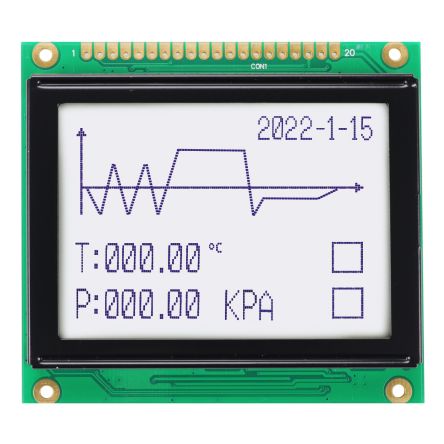

NEWHAVEN DISPLAY LCD显示器件 NHD-12864WG-CTFH-V#N

NHD-12864WG-CTFH-V#N概述

    # NHD-12864WG-CTFH-V#N 图形液晶显示模块技术手册

    1. 产品简介


    NHD-12864WG-CTFH-V#N 是由 Newhaven Display 生产的一款图形液晶显示模块(GLCD)。该模块集成了高分辨率显示屏,具有广泛的应用范围。该显示器采用FSTN正极显示模式,具有宽温度范围、6点最佳视角等特性,非常适合在工业控制、医疗器械、智能家居等领域应用。
    主要功能:
    - 显示分辨率为128x64像素
    - 内置NT7108C控制器
    - 使用+5.0V电源
    - 模块内置负电压产生器
    - 通过RoHS认证
    应用领域:
    - 工业自动化控制系统
    - 医疗仪器
    - 家用电器
    - 消费电子

    2. 技术参数


    电气特性
    | 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 工作温度范围 | TOP | 绝对最大值 | -20 | - | +70 | ℃ |
    | 存储温度范围 | TST | 绝对最大值 | -30 | - | +80 | ℃ |
    | 供电电压 | VDD | - | 4.5 | 5.0 | 5.5 | V |
    | 供电电流 | IDD | VDD=5.0V, TOP=25℃ | 2.0 | 4 | 8 | mA |
    | LCD对比度供电电压 | VLCD | - | 8.2 | 8.5 | 8.8 | V |
    光学特性
    | 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 最佳视角 | Top | ϕY+ | - | 30 | - | ° |
    | 最佳视角 | Bottom | ϕY- | - | 60 | - | ° |
    | 最佳视角 | Left | θX- | - | 45 | - | ° |
    | 最佳视角 | Right | θX+ | - | 45 | - | ° |
    | 对比度 | CR | - | 2 | 5 | - | - |

    3. 产品特点和优势


    独特功能:
    - 内置控制器:该模块集成NT7108C控制器,简化了外部电路设计,降低了复杂度。
    - 宽温度范围:在-20℃至+70℃范围内正常工作,适用于严苛的工业环境。
    - 双选功能:可通过片选信号选择左侧或右侧芯片,灵活适应不同应用场景。
    - 高对比度:提供2到5的对比度,确保显示清晰可见。
    市场竞争力:
    该模块以其高分辨率、宽温特性及双选功能,在竞争激烈的市场中脱颖而出。尤其适合需要在恶劣环境中工作的应用场合。

    4. 应用案例和使用建议


    应用案例:
    1. 工业控制系统:可以显示实时运行状态、参数设置等。
    2. 医疗设备:可用于监控心率、血压等生命体征数据。
    3. 智能家居系统:用于显示房间温度、湿度等信息。
    使用建议:
    - 在安装时,确保供电电压稳定,避免电压波动导致显示不稳定。
    - 确保适当的背光电流,以延长模块使用寿命。
    - 在低温环境下使用时,应注意预热模块,避免冷启动时出现显示异常。

    5. 兼容性和支持


    兼容性:
    - 供电电压:+5.0V逻辑供电,8.5V LCD对比度供电。
    - 连接方式:标准2.54mm间距连接器,适用于常见的PCB焊接。

    支持信息:
    - 详尽的技术文档和电气特性可在制造商官网下载。
    - 提供客户技术支持,确保用户能够顺利应用。

    6. 常见问题与解决方案


    常见问题:
    1. 显示不清:检查供电电压是否稳定,LCD对比度是否正确调节。
    2. 背光不亮:检查背光供电电流是否超过80mA。
    3. 初始化失败:参考例程进行复位和初始化操作。
    解决方案:
    1. 调整供电电压:确保供电电压稳定在4.5V至5.5V之间。
    2. 调整背光电流:根据手册推荐,将电流限制在80mA以内。
    3. 重新初始化:参照提供的初始化程序,重新执行复位和初始化步骤。

    7. 总结和推荐


    综合评估:
    - 高分辨率:128x64像素,适合各种应用场合。
    - 宽温度范围:-20℃至+70℃,适用于多种环境。
    - 内置控制器:简化了外围电路设计。
    - 双选功能:便于选择不同芯片。
    推荐结论:
    强烈推荐。该模块凭借其高分辨率、宽温特性及强大的兼容性,是一款性价比高的选择,适用于各种工业和消费类电子产品。

NHD-12864WG-CTFH-V#N参数

参数
显示类型 FSTN - Film Super-Twisted Nematic
接口方式 并联
显示模式 透射式
显示尺寸 -
背光颜色 LED - 白色
显示宽度 62mm
字符宽度 -
显示高度 44mm
控制器类型 KS0108
显示颜色 白色
字符高度 -
视角 -
触碰模式 -
分辨率(pixels) 128 x 64
长*宽*高 70mm(宽度)*14.3mm(高度)
零件状态 在售
包装方式 盒装

NHD-12864WG-CTFH-V#N厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-12864WG-CTFH-V#N数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-12864WG-CTFH-V#N NHD-12864WG-CTFH-V#N数据手册

NHD-12864WG-CTFH-V#N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 37.2 ¥ 310.62
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 31062
直接购买
