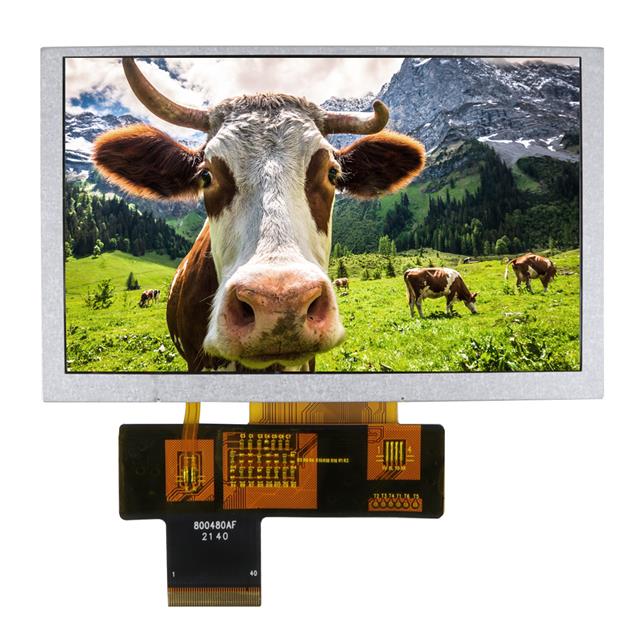

NHD-5.0-800480AF-ASXP

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 800 x 480 RGB 5in 109mm 65.8mm
供应商型号: SG-NHD-5.0-800480AF-ASXP
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-5.0-800480AF-ASXP

NHD-5.0-800480AF-ASXP概述

    NHD-5.0-800480AF-ASXP1 技术手册概述

    1. 产品简介


    NHD-5.0-800480AF-ASXP1 是一款由 Newhaven Display International, Inc. 生产的5.0英寸IPS TFT显示屏。此显示屏具备出色的显示性能,支持24位RGB接口,并采用ST7262驱动IC,适用于各种嵌入式系统及工业应用。其主要功能包括:高分辨率(800x480像素)、广视角(高达80度)和稳定的背光寿命(约30,000小时),使其成为需要高质量图像显示的理想选择。

    2. 技术参数


    - 基本规格:
    - 驱动IC:ST7262
    - 接口类型:24位RGB
    - 分辨率:800x480像素
    - 工作电压:3.3V
    - 背光电流:60mA
    - 背光电压:21.1V
    - 工作温度范围:-20°C至+70°C
    - 光学特征:
    - 光源类型:透射式
    - 显示模式:常黑模式
    - 最大亮度:1100 cd/m²
    - 时序特征:
    - 水平分辨率:800像素
    - 垂直分辨率:480像素
    - DCLK频率:23-27 MHz

    3. 产品特点和优势


    NHD-5.0-800480AF-ASXP1 拥有以下几个显著优势:
    - 高分辨率:能够提供清晰细腻的图像,适用于需要高精度图像显示的应用。
    - 广视角:在各个角度下均能保持良好的色彩饱和度和对比度。
    - 低功耗:通过优化设计,降低了整体功耗,延长了使用寿命。
    - 耐用性强:在极端环境条件下表现出色,确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例:此显示屏可用于工业控制面板、医疗监控设备、数字标牌、导航系统等领域。
    - 使用建议:在进行硬件集成时,确保遵循正确的电源管理方案以避免过压情况;同时,应关注软件时序同步设置,确保数据传输的有效性。

    5. 兼容性和支持


    NHD-4.0-800480AF-ASXP1 支持多种系统接口,并且其电源管理系统可轻松适应不同应用场景。厂商提供了丰富的支持资源,包括官方论坛、GitHub存储库、示例代码库等,方便用户查找文档和解决问题。

    6. 常见问题与解决方案


    - 问题1:背光不亮。
    - 解决方案:检查连接线路是否正确安装,并确认背光电源电压符合要求。

    - 问题2:屏幕出现条纹或异常闪烁。
    - 解决方案:调整时钟信号频率和相位设置,确保与驱动IC要求一致。

    7. 总结和推荐


    总结:
    NHD-5.0-800480AF-ASXP1 是一款高性能的5.0英寸IPS TFT显示屏,具有高分辨率、广视角和长寿命等特点。其内置的ST7262驱动IC支持多种RGB接口模式,非常适合嵌入式系统和工业应用。
    推荐:
    鉴于其优异的技术指标和广泛的应用前景,我们强烈推荐这款显示屏用于各类高要求的显示项目中。

NHD-5.0-800480AF-ASXP参数

参数
触碰模式 -
显示模式 -
接口方式 RGB
控制器类型 -
显示高度 65.8mm
字符宽度 -
显示颜色 -
分辨率(pixels) 800 x 480
背光颜色 -
显示宽度 109mm
字符高度 -
显示类型 -
视角 -
显示尺寸 5in
包装方式 盒装

NHD-5.0-800480AF-ASXP厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-5.0-800480AF-ASXP数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LCD显示器件 NEWHAVEN DISPLAY NHD-5.0-800480AF-ASXP NHD-5.0-800480AF-ASXP数据手册

NHD-5.0-800480AF-ASXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 68.4 ¥ 571.14
库存: 10000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 57114
