NHD-2.7-12864WDW3

产品分类: OLED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL OLED屏幕, NHD系列, 2.7in, 串行/并行接口
供应商型号: SG-NHD-2.7-12864WDW3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY OLED显示器件 NHD-2.7-12864WDW3

NHD-2.7-12864WDW3概述

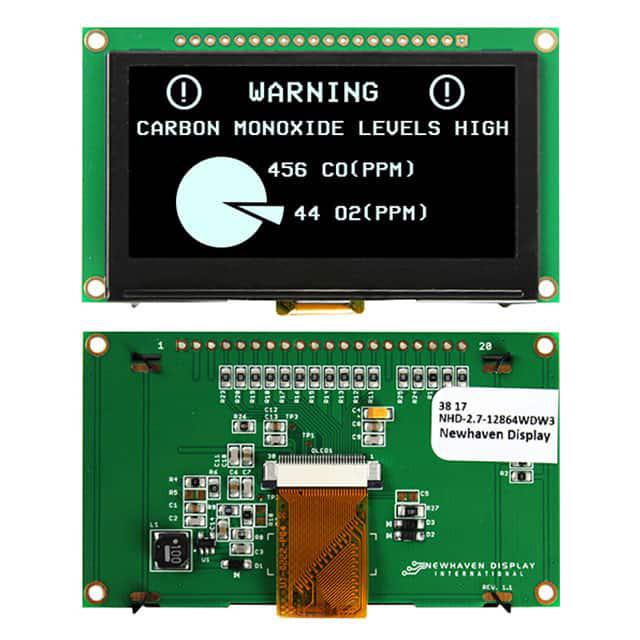

    NHD-2.7-12864WDW3 Graphic OLED Display Module

    产品简介


    NHD-2.7-12864WDW3 是一款由Newhaven Display International, Inc.生产的128x64像素分辨率的图形OLED显示模块。该模块集成了内置SSD1322控制器,并支持并行或串行微处理器接口,采用单个低电压电源供电。该显示器以白色发光,具有良好的对比度和响应时间,适用于各种工业和消费电子产品应用。

    技术参数


    - 显示屏尺寸:2.7英寸对角线
    - 像素分辨率:128 x 64像素
    - 控制器:SSD1322
    - 接口:8位6800/8080并行,3/4线SPI
    - 工作电压:+3.3V
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 显示亮度:60至130 cd/m²
    - 对比度比:>10,000:1
    - 响应时间:上升时间<15ns,下降时间<15ns

    产品特点和优势


    - 高分辨率:128 x 64像素,提供清晰细腻的图像显示。
    - 内置控制器:集成SSD1322控制器,简化设计和开发过程。
    - 多接口支持:支持并行和串行接口,便于不同应用场景下的连接。
    - 低功耗:采用单个低电压电源供电,有效降低功耗。
    - 宽温工作范围:能够在极端温度条件下正常工作,适用性强。

    应用案例和使用建议


    NHD-2.7-12864WDW3 广泛应用于各种手持设备、工业控制面板、医疗仪器和个人电子产品中。例如,在一个手持医疗设备中,可以利用此模块显示病人监测数据;在工业控制面板中,可用来显示设备运行状态。
    使用建议:
    - 初始化配置:在首次使用前,确保按照手册中的推荐初始化程序进行配置。
    - 避免过热:尽量避免长时间满负荷运行,以免影响使用寿命。
    - 接口选择:根据具体应用需求选择合适的接口类型(并行或串行),以优化性能和功耗。

    兼容性和支持


    该模块兼容多种微处理器接口,易于与其他设备连接。制造商提供了详细的文档和技术支持服务,包括Datasheet、用户手册和在线技术支持,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. 问题:如何设置模块进入睡眠模式?
    解决方案:发送命令 `0xAE`(睡眠模式开启)或 `0xAF`(睡眠模式关闭)。

    2. 问题:如何调整显示亮度?
    解决方案:使用 `0xC7` 和 `0xC1` 命令来调整对比度电流和主对比度电流。
    3. 问题:如何设置偏移?
    解决方案:使用 `0xA2` 命令,并通过 `writeData()` 函数设置偏移值。

    总结和推荐


    NHD-2.7-12864WDW3 是一款高性能的128x64像素分辨率的图形OLED显示模块,具备高分辨率、内置控制器和多接口支持等特点,适用于广泛的工业和消费电子产品。对于需要高质量显示效果的应用场景,强烈推荐使用这款产品。此外,制造商提供的详尽的技术支持和服务也进一步提升了用户体验。

NHD-2.7-12864WDW3参数

参数
显示尺寸 2.7in
最大工作供电电压 -
背光颜色 -
最小工作供电电压 -
分辨率(pixels) 128 x 64
接口方式 串联,并联
显示宽度 63.41mm
触碰模式 -
控制器类型 SSD1322
视角 85°
显示高度 32.69mm
显示模式 -
显示类型 OLED - Passive Matrix
长*宽*高 82mm*47.5mm*6mm
零件状态 在售
包装方式 托盘

NHD-2.7-12864WDW3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-2.7-12864WDW3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY OLED显示器件 NEWHAVEN DISPLAY NHD-2.7-12864WDW3 NHD-2.7-12864WDW3数据手册

NHD-2.7-12864WDW3封装设计

查看详情并下载
Symbol
Footprint
3D Model
