NHD-0220DZW-AY5

产品分类: OLED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 160°(Min),160°(Min) 非触控式 3V 5.3V 串联,并联 OLED 消极的 18.6mm 85mm Without 背光,黑色 116mm*37mm*9.8mm
供应商型号: SG-NHD-0220DZW-AY5
供应商: 国内现货
标准整包数: 1

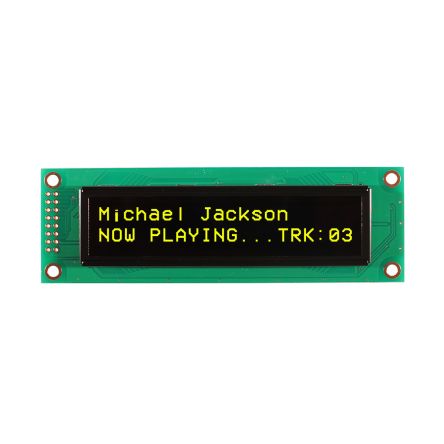

NEWHAVEN DISPLAY OLED显示器件 NHD-0220DZW-AY5

NHD-0220DZW-AY5概述

    # NHD-0220DZW-AY5 OLED 显示模块

    产品简介


    NHD-0220DZW-AY5 是一款由 Newhaven Display 生产的 OLED 显示模块。它具有 2 行 x 20 字符的显示能力,并且内置一个 LCD 可比控制器。该模块支持并行或串行 MPU 接口(默认为 6800 MPU 并行接口),并且使用 +5V 电源供电。其尺寸与 NHD-0220DZ 系列字符液晶显示器兼容,符合 RoHS 标准。

    技术参数


    - 型号: NHD-0220DZW-AY5
    - 显示屏尺寸: 2 行 x 20 字符
    - 显示技术: OLED
    - 发射颜色: 黄色
    - 供电电压: +5.0V
    - 接口类型: 并行或串行
    - 工作温度范围: -40°C 到 +80°C
    - 存储温度范围: -40°C 到 +80°C
    - 视场角: ±80°(顶部、底部、左侧、右侧)
    - 对比度: 2000:1
    - 响应时间: 上升时间 10 μs,下降时间 10 μs
    - 亮度: 120 cd/m²(50% 检查板图案下)
    - 寿命: 80,000 至 100,000 小时

    产品特点和优势


    - 高对比度: 2000:1 的对比度使其在各种光线条件下都能提供清晰的视觉效果。
    - 宽温操作范围: -40°C 到 +80°C 的宽温度范围使得该模块适用于多种恶劣环境。
    - 快速响应: 仅需 10 μs 的上升时间和下降时间,保证了流畅的显示效果。
    - 寿命长: 预期寿命长达 80,000 至 100,000 小时,减少了维护需求。
    - 多接口支持: 支持并行和串行两种接口,方便不同类型的系统集成。

    应用案例和使用建议


    应用案例
    该 OLED 显示模块可以广泛应用于各种电子产品中,如智能家居、工业控制面板、便携式医疗设备等。特别是在需要高对比度和宽温度范围的应用场合,其性能表现尤为出色。
    使用建议
    1. 初始化设置: 初始化过程中需要按照正确的顺序执行指令(如 Display ON、Home Command、Entry Mode Set、Display Clear 和 Display OFF)。确保每次指令完成后检查 BUSY 标志以确认指令完成。
    2. 屏幕保护: 由于屏幕可能会出现烧屏现象,建议定期使用屏幕保护程序来均匀点亮所有像素,延长屏幕寿命。
    3. 电源稳定性: 在进行电源稳定性测试时,建议等待至少 1ms,确保电压和电流稳定后进行操作。

    兼容性和支持


    该模块支持与多种 MPU 接口兼容,包括 6800 MPU 并行接口和 8080 MPU 并行接口。此外,还支持串行接口,可以通过 SPI 进行通信。Newhaven Display 提供详尽的技术文档和支持服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    问题1:显示内容无法清除
    解决方案: 检查是否正确发送了 "Clear Display" 指令,并确保指令发送完成后等待至少 2ms。
    问题2:显示内容闪烁
    解决方案: 检查是否正确配置了 "Display ON/OFF" 控制指令,确保显示内容稳定不闪烁。
    问题3:数据传输不稳定
    解决方案: 确保并行或串行接口配置正确,特别是信号保持时间和建立时间要满足要求。

    总结和推荐


    NHD-0220DZW-AY5 OLED 显示模块凭借其高对比度、快速响应和宽温范围,是众多应用的理想选择。无论是智能家居还是工业控制系统,该模块都能够提供卓越的显示效果。强烈推荐使用此模块以提升用户体验和产品质量。

NHD-0220DZW-AY5参数

参数
分辨率(pixels) -
接口方式 串联,并联
背光颜色 Without 背光,黑色
显示类型 OLED
最小工作供电电压 3V
视角 160°(Min),160°(Min)
触碰模式 非触控式
显示高度 85mm
显示宽度 18.6mm
显示尺寸 -
显示模式 消极的
控制器类型 -
最大工作供电电压 5.3V
长*宽*高 116mm*37mm*9.8mm
零件状态 在售
包装方式 托盘

NHD-0220DZW-AY5厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0220DZW-AY5数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY OLED显示器件 NEWHAVEN DISPLAY NHD-0220DZW-AY5 NHD-0220DZW-AY5数据手册

NHD-0220DZW-AY5封装设计

查看详情并下载
Symbol
Footprint
3D Model
