NHD-3.12-25664UMY3

产品分类: OLED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 160°(Min),160°(Min) 非触控式 256 x 64 串联,并联 OLED - Passive Matrix 3.12in 82mm 22mm SSD1322 Without 背光,黑色 (Yellow - 倒转) 89.2mm*44mm*6mm
供应商型号: SG-NHD-3.12-25664UMY3
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY OLED显示器件 NHD-3.12-25664UMY3

NHD-3.12-25664UMY3概述


    产品简介

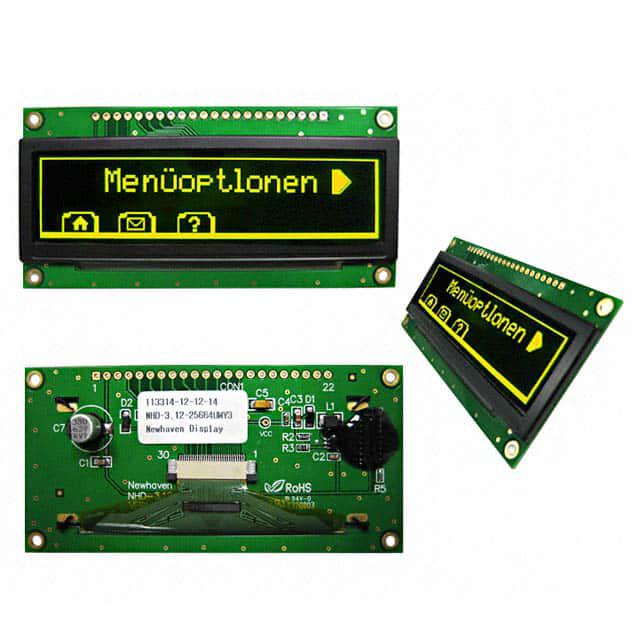

    产品名称:NHD‐3.12‐25664UMY3 OLED显示屏模块

    产品类型:
    NHD‐3.12‐25664UMY3是一款3.12英寸对角线尺寸的OLED显示屏模块,分辨率为256x64像素。这款产品由Newhaven Display制造,并配备了多语言字体芯片(Multi-font Chip),使其在多种语言显示方面具有卓越的功能。

    主要功能:
    - 高分辨率的256x64像素显示;
    - 内置SSD1322控制器;
    - 支持并行或串行接口连接;
    - 单电压电源供应,适合低功耗应用;
    - RoHS符合标准;
    - 多语言内置字体。

    应用领域:
    该产品适用于需要高分辨率和多种语言显示的应用场景,例如手持设备、工控设备、智能家居系统、仪表盘、便携式医疗设备等。


    技术参数




    工作温度范围:
    - 操作温度范围:-20℃至+70℃
    - 存储温度范围:-40℃至+90℃

    电气特性:
    - 工作电压:3.0V至3.3V
    - 工作电流(3.0V时):165mA至180mA
    - 睡眠模式电流:3µA至12µA
    - 高电平输入电压:0.8VDD至VDD
    - 低电平输入电压:VSS至0.2VDD
    - 高电平输出电压:0.9VDD至VDD
    - 低电平输出电压:VSS至0.1VDD

    光学特性:
    - 视角(垂直/水平):80°
    - 对比度:2000:1
    - 响应时间(上升/下降):10us
    - 亮度:60cd/m²至80cd/m²
    - 寿命:40,000小时(典型温度条件下)


    产品特点和优势




    独特功能:
    - 内置多语言字体芯片,支持多种语言显示,简化系统开发过程。
    - 单一电源供电,减少了对外部电源的需求,提高了系统的可靠性和便捷性。
    - 高对比度和宽视角特性,使显示内容在不同角度下依然清晰可辨。

    优势:
    - 低功耗:得益于单一低电压电源和高效能的SSD1322控制器,产品具有出色的能效表现。
    - 灵活性:支持并行和串行两种接口,提供了灵活的集成选择。
    - 耐用性:RoHS合规,满足环保要求;长寿命设计,降低维护成本。


    应用案例和使用建议




    应用场景:
    - 手持设备:高分辨率和多语言显示能力使得产品在手持设备如智能手机、平板电脑上得以广泛应用。
    - 工控设备:宽视角和高对比度使得显示屏即使在恶劣环境中也能提供清晰的信息展示。
    - 智能家居系统:美观且易于集成的设计使其成为智能家居系统中的理想选择。

    使用建议:
    - 为了确保最佳显示效果,建议根据实际需求调整背光亮度及对比度设置。
    - 定期检查电源稳定性以保证长期稳定的运行。
    - 在使用过程中若发现烧屏现象,可以通过均匀照亮每个像素来缓解。


    兼容性和支持




    兼容性:
    NHD‐3.12‐25664UMY3 OLED显示屏模块可以方便地与各种微处理器(如6800和8080接口)或通过SPI接口进行连接,极大地增强了其与现有系统的兼容性。

    厂商支持:
    Newhaven Display International, Inc. 提供详尽的技术文档和支持服务,包括电气特性、操作指南等。访问公司官网(www.newhavendisplay.com)获取更多技术支持和资料下载。


    常见问题与解决方案




    常见问题及解决办法:

    1. 问题: 屏幕显示闪烁或不稳定。
    - 解决方案: 检查电源线路是否接触良好,确认输入电压在正常范围内。如果问题依旧存在,请参考技术手册中的电气特性重新配置电源电压。

    2. 问题: 数据传输速率过低。
    - 解决方案: 调整OLED控制器的时钟频率设置,提高数据传输速率。具体配置参见技术手册中关于显示时钟频率和振荡器频率的章节。

    3. 问题: 字体显示不全或错误。
    - 解决方案: 确认MCU到OLED控制器的多字节IC通信协议正确无误,同时检查是否已正确加载所需字体字库。如果问题仍未解决,考虑更新或重装字体库文件。


    总结和推荐




    综合评估:
    NHD‐3.12‐25664UMY3 OLED显示屏模块凭借其高分辨率、内置多语言字体芯片以及卓越的显示质量,在市场上具有很强的竞争力。特别适合于对显示效果要求较高的应用场合。

    推荐意见:
    鉴于其多功能性、易用性和广泛的兼容性,NHD‐3.12‐25664UMY3是一款值得推荐的产品,特别是在那些需要高性能、稳定性和多语言显示功能的应用场景中。强烈建议用户详细阅读技术手册,并根据具体需求进行相应的设置和调整。

NHD-3.12-25664UMY3参数

参数
触碰模式 非触控式
显示宽度 82mm
显示模式 -
背光颜色 Without 背光,黑色 (Yellow - 倒转)
控制器类型 SSD1322
最小工作供电电压 -
视角 160°(Min),160°(Min)
接口方式 串联,并联
分辨率(pixels) 256 x 64
最大工作供电电压 -
显示高度 22mm
显示类型 OLED - Passive Matrix
显示尺寸 3.12in
长*宽*高 89.2mm*44mm*6mm
应用等级 工业级
零件状态 在售
包装方式 散装

NHD-3.12-25664UMY3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-3.12-25664UMY3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY OLED显示器件 NEWHAVEN DISPLAY NHD-3.12-25664UMY3 NHD-3.12-25664UMY3数据手册

NHD-3.12-25664UMY3封装设计

查看详情并下载
Symbol
Footprint
3D Model
