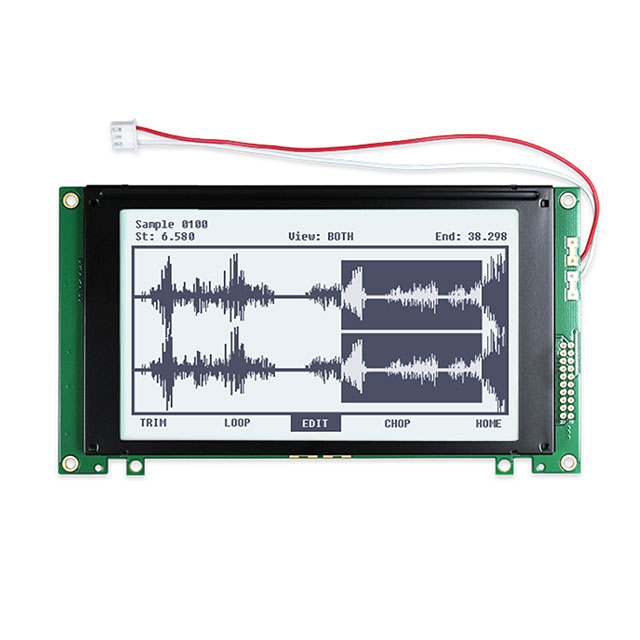

NHD-240128WG-ATFH-VZ#

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: NEWHAVEN DISPLAY INTERNATIONAL 段码液晶屏, NHD系列, LCD显示, 可视区域128.0 x 75.0mm, 并行接口
供应商型号: NHD-240128WG-ATFH-VZ#
供应商: Master
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-240128WG-ATFH-VZ#

NHD-240128WG-ATFH-VZ#概述

    NHD-240128WG-ATFH-VZ Graphic Liquid Crystal Display Module

    产品简介


    NHD-240128WG-ATFH-VZ 是一款由 Newhaven Display 制造的图形液晶显示模块(Graphic Liquid Crystal Display Module),具有240 x 128像素的分辨率。该模块采用FSTN(薄膜超扭转向列)+透射反射型液晶显示屏,并内置了RA6963控制器。它支持正白LED背光,适用于宽温度范围的应用,能够确保在-20°C至+70°C的工作环境中稳定运行。该模块符合RoHS标准,适合广泛的应用领域。

    技术参数


    - 分辨率:240 x 128像素
    - 控制器:内置RA6963
    - 工作电压:+5.0V
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 供电电流:15mA 至 60mA(典型值)
    - 对比度电压(V0):约-13.0V
    - 背光电流:128mA 至 160mA
    - 背光电压:3.5V
    - 响应时间:上升时间 200ms 至 300ms,下降时间 250ms 至 350ms
    - 光学特性:最佳视角范围为±30°(顶部),±45°(左侧和右侧)

    产品特点和优势


    NHD-240128WG-ATFH-VZ 具有多项独特的优势:
    1. 高分辨率:240 x 128像素提供了丰富的显示细节。
    2. 宽温度范围:能够在-20°C至+70°C的温度范围内稳定工作,适用于各种恶劣环境。
    3. 高对比度:通过内置的负电压输出(-16V),实现高对比度的显示效果。
    4. 高可靠性:符合RoHS标准,采用耐用材料和结构设计,适合长期运行。
    5. 易用性:内置RA6963控制器简化了电路设计,降低了开发难度。

    应用案例和使用建议


    NHD-240128WG-ATFH-VZ 可广泛应用于各种领域,例如工业控制面板、医疗器械、智能仪表、户外显示系统等。为了获得最佳性能,建议遵循以下使用建议:
    1. 初始化程序:在开始使用前,务必正确执行初始化程序(如例程所示),以确保模块正常工作。
    2. 电源管理:确保输入电压在规定的范围内(+5.0V),避免过度波动导致损坏。
    3. 背光控制:由于背光是电流驱动的,建议保持电流不超过160mA,以防止过热和亮度衰减。

    兼容性和支持


    NHD-240128WG-ATFH-VZ 模块采用了标准的20针接口,间距为2.54mm,易于与其他电子元器件连接。Newhaven Display 提供详细的技术文档和支持,包括控制器规格和命令表,可在其官方网站上下载。此外,Newhaven Display 还提供全面的质量测试报告和预生产检测,确保每个出厂的产品都符合高标准。

    常见问题与解决方案


    1. 问题:模块无法点亮
    - 解决方案:检查背光电流是否在规定范围内(128mA至160mA)。如果电流过低,可以适当调整电流设置。
    2. 问题:显示异常
    - 解决方案:确认初始化程序是否正确执行。检查控制器的配置是否正确,尤其是对比度电压(V0)是否设置正确。
    3. 问题:响应时间慢
    - 解决方案:确保模块工作在规定的温度范围内(-20°C至+70°C)。如果工作环境超出此范围,可能会导致响应时间变慢。

    总结和推荐


    NHD-240128WG-ATFH-VZ是一款高性能、多功能的图形液晶显示模块。它具备高分辨率、宽温度范围和良好的抗干扰能力,非常适合在各种严苛环境下使用。无论是用于工业控制还是智能家居应用,这款模块都能提供卓越的显示效果。综上所述,我强烈推荐使用这款模块。

NHD-240128WG-ATFH-VZ#参数

参数
分辨率(pixels) 240 x 128
显示宽度 128mm
字符宽度 -
显示颜色 白色,黑色
显示尺寸 -
视角 -
接口方式 并联
显示模式 透射式
控制器类型 RA6963
字符高度 -
背光颜色 白色 (黑色 - 倒转),LED - 白色
显示高度 74mm
显示类型 FSTN - Film Super-Twisted Nematic
触碰模式 非触控式
长*宽*高 170mm*93.4mm*12.4mm
零件状态 在售
包装方式 盒装
