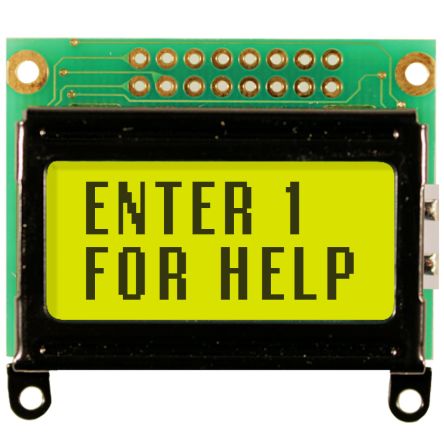

NHD-0208AZ-FL-YBW

产品分类: LCD显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 灰色 13.9mm 30.4mm SPLC780D OR ST7066U 2.95mm 4.75mm Green,LED - Yellow/Green 40mm*35.4mm*13.5mm
供应商型号: SG-NHD-0208AZ-FL-YBW
供应商: 国内现货
标准整包数: 1
NEWHAVEN DISPLAY LCD显示器件 NHD-0208AZ-FL-YBW

NHD-0208AZ-FL-YBW概述

    # Character Liquid Crystal Display Module 技术手册

    产品简介


    Character Liquid Crystal Display Module(字符液晶显示模块)是一款专为简单显示应用设计的液晶显示器。该模块集成了ST7066U控制器,支持最多2行8个字符的显示。它适用于各种嵌入式系统、工业控制、家用电器等多种场合,广泛应用于家电控制面板、电子仪表盘、医疗设备等场景中。

    技术参数


    电气特性
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 操作温度范围 | -20 | 25 | 70 | ℃ |
    | 存储温度范围 | -30 | - | 80 | ℃ |
    | 供电电压 5.0 | 5.2 | V |
    | 供电电流 | 1.0 | 1.5 | 2.5 | mA |
    | LCD供电电压 | 4.2 | 4.4 | 4.6 | V |
    | 输入高电平 | 2.2 VDD | V |
    | 输入低电平 0.6 | V |
    | 输出高电平 | 2.4 VDD | V |
    | 输出低电平 0.4 | V |
    | 背光供电电压 5.0 | 5.2 | V |
    | 背光供电电流 | 50 | 80 | 120 | mA |
    光学特性
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 视角范围 | -40 | - | 40 | ° |
    | 亮度对比度 | 2 | - | 5 | - |
    | 上升时间 | - | 150 | 250 | ms |
    | 下降时间 | - | 200 | 300 | ms |

    产品特点和优势


    这款字符液晶显示模块的特点和优势如下:
    - 集成ST7066U控制器:简化电路设计,提高系统的可靠性和稳定性。
    - 宽泛的操作温度范围:能够适应各种恶劣的工作环境。
    - 多种接口配置:可以灵活配置为8位或4位接口,以满足不同的需求。
    - 内置字体表:预装了常用字符集,无需额外编程即可实现基本文本显示。

    应用案例和使用建议


    应用案例
    此模块常用于智能家电控制面板,例如微波炉、空调的显示屏。此外,它也适合于嵌入式系统中的状态监控,如工业控制仪表板上的数据显示。
    使用建议
    - 确保背光电压稳定,过高的电压可能导致LED损坏。
    - 使用4位接口时,注意分两次发送数据(高低4位),避免数据丢失。

    兼容性和支持


    该模块支持8位和4位两种接口模式,适用于多种微处理器平台。新汉显示公司提供技术支持,包括用户论坛、GitHub代码库及质量中心等资源,确保用户能轻松获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示内容混乱 | 重新初始化显示模块 |
    | 背光无法点亮 | 检查背光电源连接是否正确 |
    | 显示字符不全或错误 | 确认DDRAM地址设置无误 |

    总结和推荐


    总体而言,Character Liquid Crystal Display Module 是一款经济实用、易于集成的产品,特别适合需要基本文本显示的嵌入式系统。它具备良好的环境适应能力和稳定的电气性能,是各种应用的理想选择。建议在选用该模块时,仔细阅读并遵循手册中的指导,确保最佳的使用效果。

NHD-0208AZ-FL-YBW参数

参数
显示类型 STN - Super-Twisted Nematic
显示模式 透射式
分辨率(pixels) -
显示颜色 灰色
触碰模式 -
控制器类型 SPLC780D OR ST7066U
视角 -
显示尺寸 -
显示高度 30.4mm
显示宽度 13.9mm
接口方式 并联
背光颜色 Green,LED - Yellow/Green
字符宽度 2.95mm
字符高度 4.75mm
长*宽*高 40mm*35.4mm*13.5mm
零件状态 在售
包装方式 盒装
