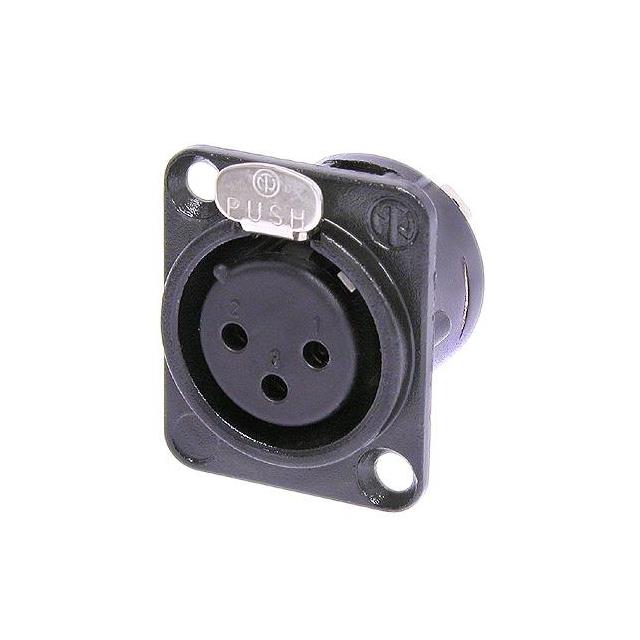

NC3FD-L-B-1

产品分类: 套管 - 音频连接器
厂牌: NEUTRIK
产品描述: 纽曲克 三芯卡侬头, 母座, 面板安装
供应商型号: 7191872
供应商: 海外现货
标准整包数: 1
NEUTRIK 套管 - 音频连接器 NC3FD-L-B-1

NC3FD-L-B-1概述

    NC3FD-L-B-1 技术手册

    1. 产品简介


    NC3FD-L-B-1 是一种三极母接插件,采用焊接杯设计,黑色金属外壳,金接触点。该产品属于通用D尺寸金属体XLR面板安装系列,符合UL认可标准。其设计用于广泛的应用领域,特别是需要高可靠性的音频和视频传输场合。

    2. 技术参数


    - 连接类型:XLR
    - 性别:母型
    - 电气参数
    - 接触间电容:≤ 4 pF
    - 接触电阻:≤ 5 mΩ
    - 绝缘电阻:> 2 GΩ(初始)
    - 额定电流:16 A/每接触点
    - 额定电压:< 50 V
    - 机械参数
    - 插入力:≤ 20 N
    - 拔出力:≤ 20 N
    - 使用寿命:> 1000次插拔循环
    - 线径范围:最大2.5 mm² (14 AWG)
    - 连接方式:焊接接触
    - 锁定装置:卡扣锁
    - 环境参数
    - 工作温度范围:-30°C 至 +80°C
    - 保护等级:IP 40
    - 可燃性:UL 94 HB
    - 认证标准:IEC 61076-2-103
    - 绝缘耐压:1,5 kVdc

    3. 产品特点和优势


    - 坚固的“D”形金属壳:提供卓越的机械强度和抗冲击能力。
    - 标准化的D尺寸面板开孔:便于安装和维护。
    - 3至7极版本焊杯设计:简化布线和安装过程。
    - UL认可组件:确保产品安全和可靠性。

    4. 应用案例和使用建议


    - 应用案例:适合用于专业音频系统、广播设备、舞台音响等领域。
    - 使用建议:
    - 在选择电线时,确保电线规格符合产品最大线径要求。
    - 确保接触面清洁无污,以保证良好的电连接。
    - 安装时应确保面板开孔尺寸与产品要求相符,以避免接触不良。

    5. 兼容性和支持


    - 兼容性:适用于各种D尺寸面板安装,可与相应公头配套使用。
    - 支持:制造商提供详细的安装指南和技术支持服务。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触面是否干净,重新焊接接触点。
    - 问题2:插入力过大
    - 解决方案:检查面板开孔尺寸是否正确,调整安装位置。
    - 问题3:无法锁定
    - 解决方案:确认锁定装置是否完好,重新安装并检查。

    7. 总结和推荐


    综上所述,NC3FD-L-B-1是一款高品质的三极母接插件,具备出色的电气特性和机械强度,特别适合于专业音频和视频传输应用。其坚固的设计和标准化接口使其在安装和维护过程中更为便捷。强烈推荐在对可靠性有严格要求的应用场合中使用该产品。

NC3FD-L-B-1参数

参数
长*宽*高 26mm*101.6mm*29.4mm
安装方式 面板安装
零件状态 在售
包装方式 散装

NC3FD-L-B-1厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NC3FD-L-B-1数据手册

厂牌 PDF简要描述 下载
NEUTRIK 套管 - 音频连接器 NEUTRIK NC3FD-L-B-1 NC3FD-L-B-1数据手册

NC3FD-L-B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.3195
5+ ¥ 56.0904
库存: 316
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.31
