NC3FD-V

产品分类: 套管 - 音频连接器
厂牌: NEUTRIK
产品描述: 纽曲克 三芯卡侬头, 母座, 通孔安装
供应商型号: NC3FD-V
供应商: 国内现货
标准整包数: 1
NEUTRIK 套管 - 音频连接器 NC3FD-V

NC3FD-V概述


    产品简介

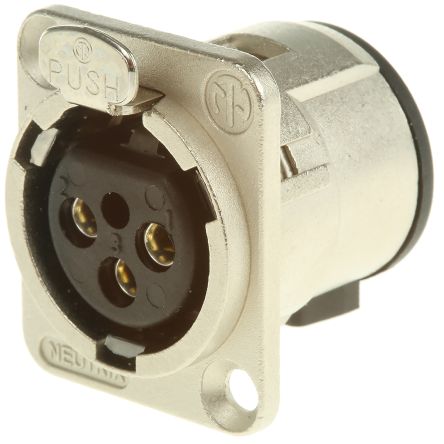

    NC3FD-V-B 是一款专为PCB安装设计的三极母插座,采用垂直安装方式,外壳为黑色金属材质,内部触点采用镀金处理。这款产品属于通用D型金属外壳XLR面板插座系列,适用于需要在电路板上进行便捷组装的应用场合。其独特的设计允许插入部分从壳体后部取出并锁定,方便在组装和测试电路板之前完成装配。NC3FD-V-B通过了UL认证,保证了其卓越的质量和安全性。

    技术参数


    | 参数类别 | 具体参数 |

    | 电气特性
    | 容抗 | ≤ 4 pF |
    | 接触电阻 | ≤ 5 mΩ |
    | 绝缘强度 | 1,5 kVdc |
    | 绝缘电阻 | > 10 GΩ(初始) |
    | 额定电流 | 6 A / 极 |
    | 额定电压 | < 50 V |
    | 机械特性
    | 插入力 | ≤ 20 N |
    | 拔出力 | ≤ 20 N |
    | 使用寿命 | > 1000次插拔循环 |
    | 温度范围 | -30 °C至+80 °C |
    | 其他
    | 认证标准 | UL 94 V-0 |
    | 焊接能力 | 符合IEC 68-2-20 |
    | 外壳材料 | 黑色铬镀层锌合金压铸壳 |

    产品特点和优势


    - D型金属外壳:提供卓越的RF保护,采用三个屏蔽触点确保信号传输的稳定性。
    - 易装拆设计:插入部分可以从后部拆卸并锁定,便于测试和安装。
    - 多方向安装:支持前向或后向面板安装,提高灵活性。
    - 高可靠性:接触镀层采用硬质合金镀金工艺,提升耐用性和长期稳定性能。
    - 广泛温度适应性:可在-30°C到+80°C的宽广温度范围内正常工作。

    应用案例和使用建议


    应用案例:NC3FD-V-B常用于专业音频设备、舞台音响系统、广播设备及各类工业自动化控制系统中。例如,在专业的音乐制作环境中,它作为连接麦克风、扬声器和音频接口的稳定接口,确保音质不受干扰。
    使用建议:
    1. 在安装时,要特别注意焊接过程中的温度控制,以防止损坏内部元器件。
    2. 定期检查接触部位是否有氧化现象,及时清理灰尘和污垢,保持良好的接触状态。
    3. 对于特殊环境,如湿度较高或腐蚀性较强的场所,应考虑额外的防护措施,如使用防潮膜或喷涂防腐蚀涂层。

    兼容性和支持


    NC3FD-V-B与市场上主流的D型XLR连接器相兼容,能够无缝集成到各种现有系统中。厂商提供了详尽的技术文档和支持服务,包括产品手册、技术咨询和技术培训,以帮助客户更好地利用该产品。

    常见问题与解决方案


    1. Q: 插入力过大的问题如何解决?
    - A: 可能是由于接触不良或者内部积尘导致,应仔细清洁内部并确保正确的安装方式。
    2. Q: 触点接触不良怎么办?
    - A: 重新检查插头和插座的清洁度和匹配情况,必要时更换磨损严重的部件。
    3. Q: 如何判断是否达到使用寿命?
    - A: 若出现频繁接触不良或绝缘性能下降的情况,可能已接近或超过使用寿命,应及时更换。

    总结和推荐


    综上所述,NC3FD-V-B以其出色的性能、耐用性和多功能性,在专业音频和工业控制等领域中表现出色。特别是其易于安装和维护的特点,使得它成为市场上极具竞争力的产品之一。对于寻求高性能且可靠连接解决方案的用户,强烈推荐选择NC3FD-V-B。

NC3FD-V参数

参数
长*宽*高 26mm(长度)
安装方式 通孔安装
包装方式 散装

NC3FD-V厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。
