NRJ6HM-1

产品分类: 套管 - 音频连接器
厂牌: NEUTRIK
产品描述: Conn 1/4\" Stereo Jack F 1 POS Solder RA Thru-Hole 6 Terminal 1 Port
供应商型号: 14M-NRJ6HM-1
供应商: 云汉优选
标准整包数: 1
NEUTRIK 套管 - 音频连接器 NRJ6HM-1

NRJ6HM-1概述


    产品简介

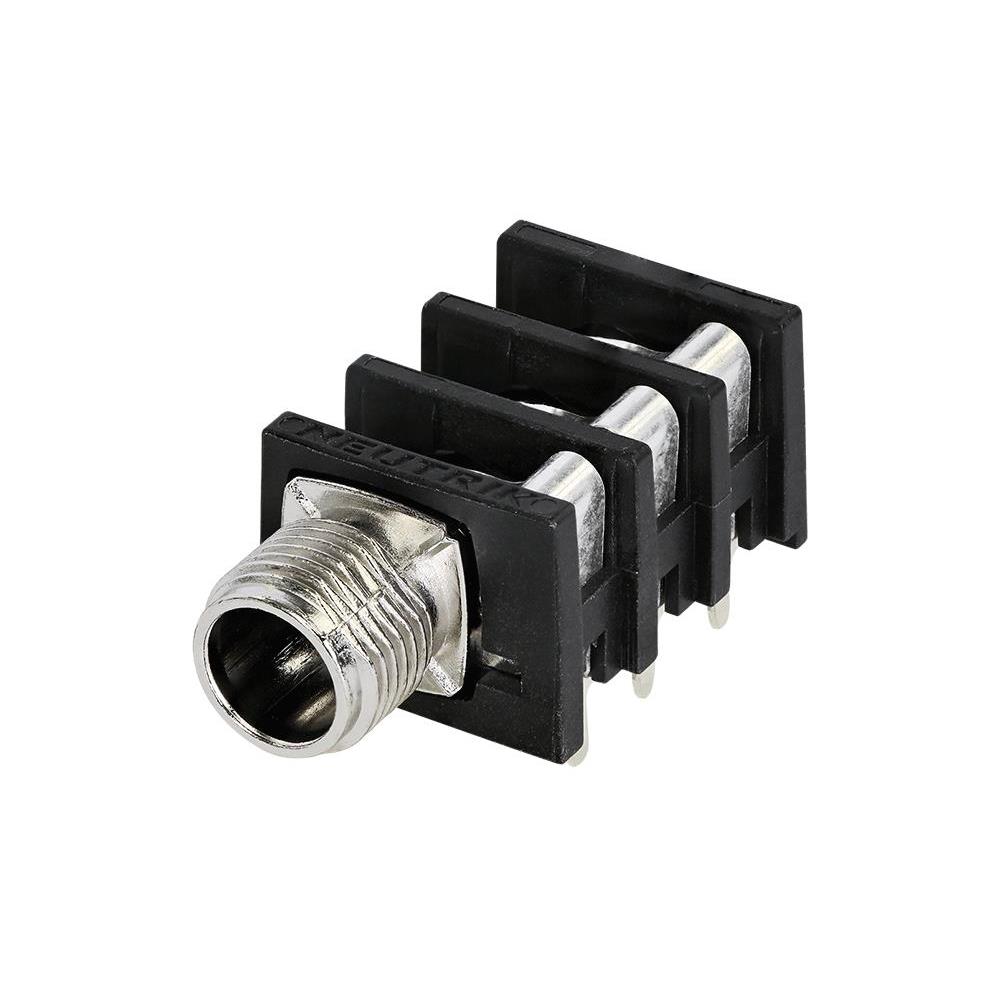

    NRJ6HM-1 是一款用于立体声应用的金属前鼻式1/4英寸插孔,适用于专业音频设备和其他需要高质量连接的电子产品。它采用高效的机箱接地系统,确保卓越的EMC(电磁兼容)保护,适合高密度板载安装,支持水平PCB面板安装。这款插孔具有T、R、S三种类型的规范接触点,能够实现最佳的电路保持力,有效避免连接丢失的风险。

    技术参数


    | 参数 | 规格 |

    | 产品标题 | NRJ6HM-1 |
    | 连接类型 | 插孔 |
    | 性别 | 女 |
    | 接触电阻 | < 10 mΩ / < 25 mΩ |
    | 绝缘电阻 | ≥ 1 GΩ @ 500 V dc |
    | 额定电流 | 3 A |
    | 切换触点数量 | 3 |
    | 插入力 | < 30 N |
    | 拔出力 | > 10 N |
    | 寿命 | > 10000次插拔循环 |
    | 面板厚度 | < 3 mm |
    | 材料 | 塑料外壳:聚酰胺 (PA 6.6 15% GR)
    接触件镀层:2 µm 银 (Ag)
    接触材料:黄铜 (CuSn6) |
    | 标准合规 | EIA RS 453, IEC 60603-11 |

    产品特点和优势


    - 高效机箱接地系统:为EMC提供卓越保护。
    - 高密度板载安装:节省空间,提高设计灵活性。
    - 3 A额定电流:支持大电流应用。
    - 长寿命运行:超过10000次插拔循环,耐用性强。
    - 多种接触类型:T、R、S三种规范接触点,增强应用灵活性。
    - 锁紧装置:保证插头稳固,减少接触不良的可能性。

    应用案例和使用建议


    应用案例:NRJ6HM-1插孔广泛应用于专业音频设备、广播系统、音乐制作和现场演出设备中,确保可靠的信号传输和耐用性。
    使用建议:
    - 在高密度板载环境中,建议按照制造商推荐的最小中心间距(15.88 mm)进行安装,以确保最大效率。
    - 考虑到高电流应用时,注意保持正确的接触电阻,避免过度发热。
    - 定期检查和清洁插孔,确保长期可靠运行。

    兼容性和支持


    - NRJ6HM-1插孔与其他符合EIA RS 453和IEC 60603-11标准的设备兼容,可以方便地集成到现有的系统中。
    - 厂商提供详尽的技术支持文档和客户服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q: 插孔接触电阻过高怎么办?
    - A: 清洁插孔和插头,确保无污垢和氧化物,必要时更换插孔或插头。

    2. Q: 插孔出现接触不良怎么办?
    - A: 确保插头插入深度足够,接触点紧密贴合。如问题持续存在,检查锁紧装置是否正常。

    3. Q: 插孔寿命低于预期怎么办?
    - A: 可能是由于高电流或不当使用造成的磨损。检查实际电流和使用条件,必要时更换插孔。

    总结和推荐


    NRJ6HM-1 是一款功能强大、性能稳定的1/4英寸插孔,具备高密度板载能力、优良的电气性能和长寿命等特点,非常适合应用于高要求的专业音频设备和系统中。它的高效机箱接地系统和锁紧装置确保了可靠的信号传输,是一款值得信赖的产品。因此,我们强烈推荐使用此产品。

NRJ6HM-1参数

参数
长*宽*高 15.72mm(长度)*33mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NRJ6HM-1厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NRJ6HM-1数据手册

厂牌 PDF简要描述 下载
NEUTRIK 套管 - 音频连接器 NEUTRIK NRJ6HM-1 NRJ6HM-1数据手册

NRJ6HM-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.683
10+ ¥ 6.885
30+ ¥ 6.0454
100+ ¥ 5.8774
300+ ¥ 5.6524
1000+ ¥ 5.4878
库存: 101
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 7.68
