NAC3MP-HC

厂牌: NEUTRIK
产品描述: Neutrik 电源连接器, 黑色插头, 额定250 V 32A
供应商型号: 14M-NAC3MP-HC
供应商: 云汉优选
标准整包数: 1

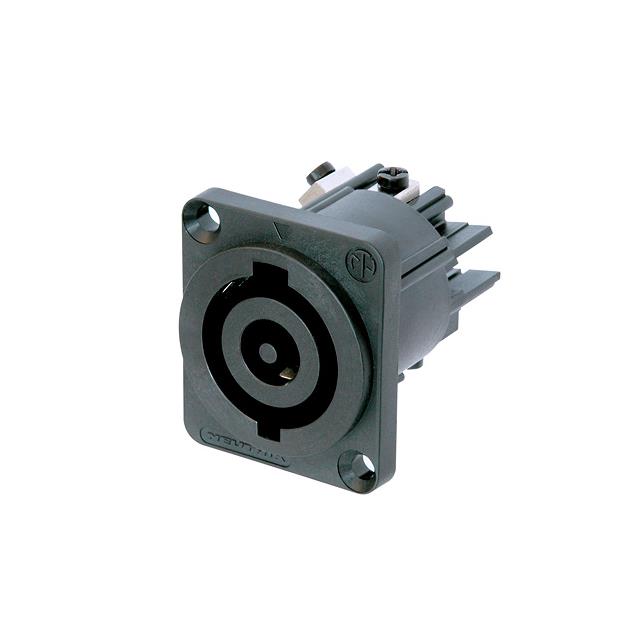

NEUTRIK 电源接入连接器 - 输入/输出/模块 NAC3MP-HC

NAC3MP-HC概述

    NAC3MP-HC Power Connector 技术手册

    产品简介


    NAC3MP-HC 是一款高性能的电源连接器,专为高电流需求而设计。作为 powerCON 系列的一部分,它提供了单相交流电(AC)插座连接器,适用于专业音频和照明设备及安装系统。NAC3MP-HC 配备了用于相线、中性线和保护接地线(PE)的接点,额定电流为 32 安培,电压等级达到 250 伏特。

    技术参数


    - 电气参数:
    - 额定电压:250V AC
    - 额定电流:32A
    - 接触电阻:≤3 mΩ
    - 绝缘强度:4 kVdc / 2.8 kVac
    - 绝缘电阻:>10 GΩ(初始)
    - 最大功率:4000 W rms(根据 IEC 62368-1)
    - 机械参数:
    - 寿命:>1000 次插拔循环
    - 线径范围:2.5 - 6 mm²(对应 AWG 14 - 10)
    - 端子类型:螺钉端子
    - 锁紧装置:快速锁紧系统
    - 材料:
    - 接触镀层:4 μm 银
    - 接触材料:黄铜(CuSn0.2)
    - 锁紧部件:钢材(Ck67)
    - 壳体:聚酰胺(PA 6.6 25% 玻璃纤维增强)
    - 环境参数:
    - 工作温度范围:-25 °C 至 +70 °C
    - 防火等级:UL 94 V-0
    - 保护等级:IP 20(连接状态)
    - 符合标准:EN/IEC 61984 和 IEC 68-2-20

    产品特点和优势


    - 极高可靠性和坚固耐用性:NAC3MP-HC 采用了极高品质的材料和制造工艺,确保了产品的耐用性和可靠性。
    - 预接触保护接地:通过预接触保护接地设计,进一步提高安全性。
    - 快速锁定系统:有效防止意外断开,保证连接稳定性。
    - 宽温度范围:适应多种恶劣环境条件。
    - 认证齐全:符合 VDE、UL、cUL 和 JET 认证标准,以及 IEC 62368-1 认证。

    应用案例和使用建议


    - 应用案例:NAC3MP-HC 广泛应用于专业音响和舞台灯光系统中,为高电流设备提供稳定可靠的电源连接。
    - 使用建议:
    - 确保连接前检查线径是否在规定的范围内。
    - 在安装过程中正确使用螺钉端子以避免松动。
    - 定期检查锁紧装置以确保安全性和连接稳定性。

    兼容性和支持


    - 兼容性:NAC3MP-HC 可与同一系列的其他型号互换使用,如 powerCON AN 32 A 电源输出插座。
    - 支持与维护:制造商提供全面的技术支持和售后服务,包括安装指导和故障排除服务。

    常见问题与解决方案


    - 问题1: 连接后设备无法正常供电。
    - 解决方案: 检查电线连接是否正确且牢固;检查端子螺丝是否拧紧。
    - 问题2: 连接处出现接触不良。
    - 解决方案: 清理接触面并重新连接;检查端子螺丝是否松动。
    - 问题3: 锁紧装置失效。
    - 解决方案: 检查锁紧部件是否有损坏;更换锁紧部件。

    总结和推荐


    NAC3MP-HC 是一款高性能的电源连接器,具有极高的可靠性和耐用性。适用于各种高电流设备的应用场合,特别是在专业音响和舞台灯光系统中表现优异。其坚固的设计和多重认证使其成为市场上的理想选择。因此,我们强烈推荐使用 NAC3MP-HC。

NAC3MP-HC参数

参数
长*宽*高 37mm(长度)*32mm(高度)
安装方式 面板安装
包装方式 散装

NAC3MP-HC厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NAC3MP-HC数据手册

厂牌 PDF简要描述 下载
NEUTRIK 电源接入连接器 - 输入/输出/模块 NEUTRIK NAC3MP-HC NAC3MP-HC数据手册

NAC3MP-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 85.4846
10+ ¥ 84.6781
30+ ¥ 82.2587
100+ ¥ 80.6458
库存: 18
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 85.48
