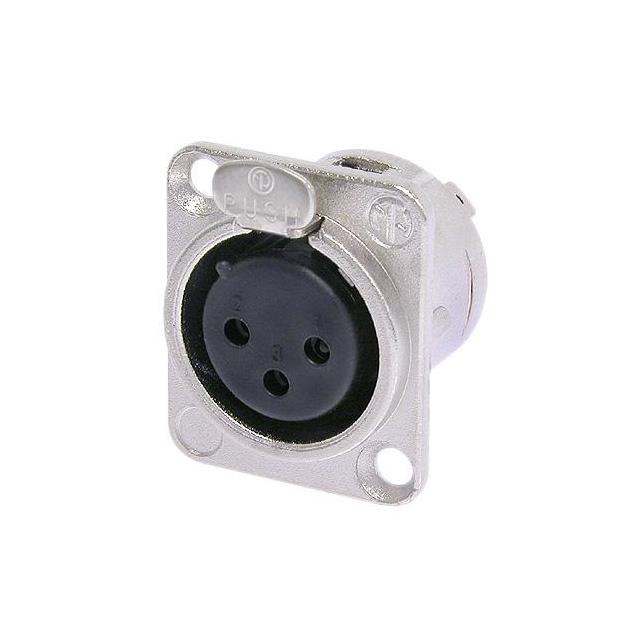

NC3FD-L-1

产品分类: 套管 - 音频连接器
厂牌: NEUTRIK
产品描述: 纽曲克 三芯卡侬头, 母座, 面板安装
供应商型号: 464713
供应商: 海外现货
标准整包数: 1
NEUTRIK 套管 - 音频连接器 NC3FD-L-1

NC3FD-L-1概述


    产品简介


    产品名称:Neutrik XLR连接器
    Neutrik XLR连接器是全球最知名的专业音频连接器系列之一。自30多年前首次推出以来,它们已成为行业标准,广泛应用于麦克风连接、照明系统及几乎所有娱乐行业的音响设备中。这些连接器以其独特的设计理念和卓越的质量赢得了业界的高度认可。

    技术参数


    - 壳体材料:锌铝合金(ZnAI4Cu1)或不锈钢
    - 壳体镀层:镀镍或黑色铬
    - 插入件材料:聚酰胺PA 6.6 30%玻璃纤维增强型
    - 接触件材料:
    - 阳极(3孔):黄铜(CuZn39Pb3)
    - 阴极(4-7孔):青铜(CuSn8)
    - 接触表面:银镀层2μm,或金镀层0.2μm硬合金
    - 锁紧装置:St3K32(锁)/ Ck 67(弹簧)
    - 最大插入/拔出力:≤20N
    - 电线直径范围:3.5 - 8.0mm
    - 最大线径:
    - 3孔:2.5mm²/AWG 14
    - 4孔:1.5mm²/AWG 16
    - 5-7孔:1.0mm²/AWG 18
    - 电流容量:
    - 3孔:16A
    - 4孔:10A
    - 5-7孔:7.5A
    - 额定电压:50V AC
    - 工作温度范围:-30°C至+80°C
    - 防护等级:IP40/IP67
    - 绝缘电阻:初始>10GΩ,湿热测试后>1GΩ
    - 耐压能力:1.5kV DC

    产品特点和优势


    - 创新设计:采用独特的笼式阴极接触件,提高导电性;新型接地接触件提供优异的接地完整性。
    - 坚固耐用:阳极连接器无锁定“窗口”,增强了结构强度,延长使用寿命。
    - 易于装配:改良的锁扣式应力释放设计,提高了组装效率和稳固性。
    - 高防护等级:提供防尘防水功能,达到IP67等级,适用于户外使用。
    - 特殊定制:可选黑铬、镀金外壳,提升美观度和耐用性。

    应用案例和使用建议


    应用案例:
    - 专业音频设备:如现场演出扩声系统中的麦克风、调音台等。
    - 舞台灯光控制系统:用于舞台灯具的信号传输。
    - 广播和电视设备:适用于电视台和广播电台的录音棚设备。
    使用建议:
    - 在室外环境中使用时,选择具备IP67防护等级的产品以确保防尘防水性能。
    - 对于大直径电缆,建议使用XX-14系列以适应不同电缆尺寸的需求。
    - 为了方便现场安装和维修,可以考虑使用XCC系列连接器,便于现场快速连接和拆卸。

    兼容性和支持


    Neutrik XLR连接器与其他品牌的标准XLR连接器具有良好的兼容性,可以在各类专业音频和视频设备中通用。厂商提供全面的技术支持和售后服务,包括产品咨询、技术培训和维修服务,确保用户能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不易插拔 | 检查连接器和电缆是否有污物或损坏,必要时更换 |
    | 插头和插座接触不良 | 确保正确的接触压力,并清洁连接部位 |
    | 接触电阻过高 | 检查并清洁接触表面,如有需要更换新的连接器 |

    总结和推荐


    Neutrik XLR连接器以其卓越的品质和可靠性能,在专业音频行业中享有盛誉。无论是从技术创新还是实际应用的角度来看,它们都是值得信赖的选择。对于需要高稳定性和高防护等级的场合,强烈推荐使用Neutrik XLR连接器。这些连接器不仅能够满足各种复杂的应用需求,还能够为用户提供长久稳定的性能表现。

NC3FD-L-1参数

参数
长*宽*高 26mm(长度)*29.4mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

NC3FD-L-1厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NC3FD-L-1数据手册

厂牌 PDF简要描述 下载
NEUTRIK 套管 - 音频连接器 NEUTRIK NC3FD-L-1 NC3FD-L-1数据手册

NC3FD-L-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
