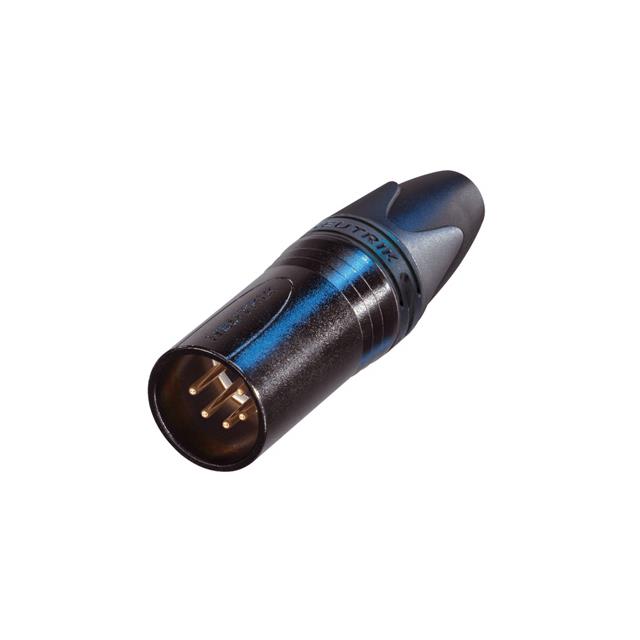

NC5MXX-B

产品分类: 套管 - 音频连接器
厂牌: NEUTRIK
产品描述: 纽曲克 五芯卡侬头, 公插, 电缆安装
供应商型号: ET-1108216
供应商: 海外现货
标准整包数: 1
NEUTRIK 套管 - 音频连接器 NC5MXX-B

NC5MXX-B概述


    产品简介


    XX系列黑色电气连接器是一款专为各类电气连接需求设计的高可靠性产品。该系列连接器具备接触电阻低、绝缘性能优异、机械寿命长等特点,广泛应用于工业自动化、汽车制造、通信设备等领域。

    技术参数


    - 接触电阻: ≤3 mΩ
    - 绝缘电阻:
    - 初始值:>2 GΩ
    - 潮湿热测试后:>1 GΩ
    - 耐压强度: 1500 V DC
    - 额定电流: 16 A
    - 电缆导线尺寸: 2.5 mm² / 14 AWG
    - 接触间电容: ≤4 pF
    - 机械寿命: >1000次插拔
    - 插入/拔出力: ≤20 N
    - 电缆外径范围: 3.5 mm - 8.0 mm
    - 环境温度范围: -30°C 至 +80°C
    - 阻燃等级: UL 94HB
    - 焊接性: 符合IEC 68-2-20标准

    产品特点和优势


    XX系列黑色电气连接器具有以下显著特点:
    - 低接触电阻: 确保电气连接的高效稳定。
    - 高绝缘电阻: 高温环境下仍能保持优良的绝缘性能。
    - 耐用性强: 可承受超过1000次插拔操作。
    - 多用途适用: 可适用于各种电气环境,如工业自动化设备和通信设备。
    - 安全可靠: 具备良好的机械结构和材料选择,确保长时间使用下的稳定性。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备: 在工业生产线上用于控制系统的信号传输。
    - 汽车制造: 在车辆电气系统中实现不同模块间的信号传递。
    - 通信设备: 用于基站、数据中心等场合的电力和信号连接。
    使用建议:
    - 保持清洁: 定期清理连接器,防止灰尘、油污等污染物进入影响接触性能。
    - 正确插拔: 插拔过程中避免用力过猛,以免损坏连接器的机械结构。
    - 适宜环境: 避免在极端环境中使用,如超高温或低温环境。

    兼容性和支持


    - 兼容性: 符合IEC 61076-2-103标准,与Switchcraft® QG和Cannon XLR连接器兼容。
    - 厂商支持: 厂商提供详尽的技术文档、安装指南和支持服务,确保客户在使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 清理接触点并检查插针是否有变形或损坏。
    2. 问题: 插拔时阻力过大。
    - 解决方案: 检查连接器内部是否有异物,如有则清除。
    3. 问题: 电气性能不稳定。
    - 解决方案: 确认接触面的镀层完好,必要时更换新的连接器。

    总结和推荐


    综上所述,XX系列黑色电气连接器以其优良的电气性能、坚固的机械结构和广泛的适用范围,在各类电气连接应用中表现出色。推荐给需要高性能、高可靠性电气连接解决方案的客户。

NC5MXX-B参数

参数
长*宽*高 70.1mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

NC5MXX-B厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NC5MXX-B数据手册

厂牌 PDF简要描述 下载
NEUTRIK 套管 - 音频连接器 NEUTRIK NC5MXX-B NC5MXX-B数据手册

NC5MXX-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9154 ¥ 92.235
10+ $ 8.6688 ¥ 73.2517
100+ $ 7.3559 ¥ 62.1573
库存: 161
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.23
