首页  >  产品百科  >  NE8FDX-Y6

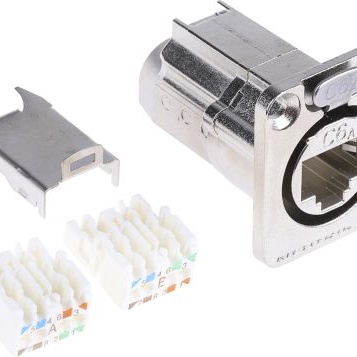

NE8FDX-Y6

产品分类: 模块化连接器 - 插孔
厂牌: NEUTRIK
产品描述: Neutrik CAT6A D 形 IDC 连接器, etherCON 系列, 使用于etherCON 连接器
供应商型号: NE8FDX-Y6
供应商: 国内现货
标准整包数: 1
NEUTRIK 模块化连接器 - 插孔 NE8FDX-Y6

NE8FDX-Y6概述

    # NE8FDX-Y6 技术手册解读:高性能屏蔽网络面板连接器

    1. 产品简介


    NE8FDX-Y6 是一款 D 形 CAT6 面板连接器,采用全屏蔽设计,支持 IDC(绝缘位移压接)端接方式,外壳由镍涂层锌合金压铸而成。这款产品符合 ISO/IEC 11801 和 TIA/EIA 568-C.2 的 CAT6A 组件标准,提供卓越的性能和耐用性。其主要功能是为网络设备提供稳定的数据传输和电源传输能力,适用于高要求的应用场景,如数据中心、工业自动化和企业网络。
    主要功能
    - 高带宽传输:支持 CAT6A 标准,传输速率高达 500 MHz。
    - PoE 支持:符合 IEEE 802.3bt 标准,支持 PoE Type 3 Class 6,最大功率可达 60W。
    - 屏蔽系统:提供出色的噪声免疫能力和电磁干扰保护。
    应用领域
    - 数据中心
    - 工业自动化
    - 企业网络
    - 安防监控系统

    2. 技术参数


    | 参数类别 | 具体数值及说明 |

    | 电气参数
    | 额定电压 | ≤ 57 V |
    | 额定电流 | 每接触点 1.5 A |
    | 绝缘电阻 | > 0.5 GΩ |
    | 耐压等级 | 1 kVdc |
    | 传输性能 | 符合 TIA/EIA 568C 和 ISO/IEC 11801 的 CAT6A 和 CLASS EA 标准 |
    | 机械参数
    | 寿命 | > 1000 次插拔循环 |
    | 锁扣装置 | 牢固的弹片式锁扣系统 |
    | 安装方向 | 前置安装 |
    | 接线范围 | 实心导线:AWG 26/1 至 AWG 22/1;绞合导线:AWG 26/7 至 AWG 22/7 |
    | 绝缘直径 | 0.85 mm 至 1.6 mm |
    | 环境参数
    | 工作温度范围 | -40°C 至 +70°C |
    | 燃烧等级 | UL 94 V-0 |
    | 标准合规性 | ISO/IEC 11801-1 Ed. 1.0 (2017-11) |

    3. 产品特点和优势


    特点
    1. 耐用性强:采用了百万次验证的坚固型锁扣系统,确保长期使用的可靠性。
    2. 兼容性广:与现有的 etherCON CAT5 系列产品互操作,便于集成到现有网络基础设施中。
    3. 屏蔽性能优越:全面屏蔽设计可有效减少外部干扰,提升信号完整性。
    4. 高带宽传输:支持 CAT6A 标准,能够满足现代高速数据传输需求。
    5. PoE 功能强大:支持 IEEE 802.3bt 标准,提供高达 60W 的电力输出。
    优势
    - 高性能:符合国际标准,保证卓越的数据传输质量。
    - 安全性高:具备出色的 EMC(电磁兼容性)特性,保障设备免受外界干扰。
    - 易于安装:支持 IDC 端接方式,简化安装过程。
    - 经济实惠:尽管性能卓越,但性价比极高,适合大规模部署。

    4. 应用案例和使用建议


    应用案例
    - 数据中心:NE8FDX-Y6 可用于连接服务器机架,实现高效的数据交换。
    - 工业自动化:在严苛的工作环境中,该连接器凭借其坚固的设计和屏蔽性能,确保了稳定的数据传输。
    - 安防监控:通过 PoE 功能为摄像头供电,减少布线复杂度。
    使用建议
    - 布线规范:确保线缆质量优良,避免因劣质线缆导致信号衰减。
    - 定期检查:对连接器进行定期清洁和检查,防止灰尘积累影响性能。
    - 环境控制:在极端温度条件下,注意散热措施以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - 电缆兼容:支持所有符合 CAT6 标准的电缆,但需注意不能与 NE8MC6-MO 和 NKE6S 系列电缆混用。
    - 设备兼容:广泛兼容各类网络设备,如交换机、路由器等。
    厂商支持
    - 提供详尽的技术文档和支持服务,确保用户在安装和使用过程中得到充分指导。
    - 定期更新产品规格和技术资料,保持产品信息的时效性。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时接触不良 | 检查接头是否正确插入,确认锁扣装置是否牢固 |
    | 信号丢失或不稳定 | 检查电缆连接是否松动,更换劣质电缆 |
    | 温度过高 | 确保良好的通风条件,必要时增加散热设备 |

    7. 总结和推荐


    综合评估
    NE8FDX-Y6 是一款集高性能、高可靠性于一体的网络面板连接器。它不仅满足了 CAT6A 标准的要求,还在 PoE 功能上表现优异,能够为各种应用场景提供稳定的电力和数据传输支持。其坚固耐用的设计和广泛的兼容性使其成为现代网络基础设施的理想选择。
    推荐结论
    鉴于其卓越的性能和合理的价格定位,我们强烈推荐 NE8FDX-Y6 用于需要高性能网络连接的场合。无论是数据中心、工业自动化还是安防监控领域,这款连接器都能展现出色的表现,帮助用户构建高效可靠的网络系统。

NE8FDX-Y6参数

参数
防护等级 -
朝向 直线
端口数 1
针脚数 -
类型 Modular Connectors/Ethernet Connectors,Receptacles
长*宽*高 25.6mm(长度)
安装方式 面板安装

NE8FDX-Y6厂商介绍

NEUTRIK是一家瑞士公司,专注于为专业音频、视频和通信行业提供高质量的接口解决方案。公司主营产品包括各类连接器、插头、插座、适配器和电缆组件,广泛应用于现场演出、录音室、广播电视、IT和电信等领域。

NEUTRIK的产品分类主要包括:
1. 音频连接器:如XLR、TRS、TNC等,用于传输音频信号。
2. 视频连接器:如BNC、HDMI等,用于传输视频信号。
3. 光纤连接器:如LC、SC、ST等,用于传输光信号。
4. 电源连接器:如PWR、IEC等,用于连接电源。
5. 通信连接器:如RJ45、RJ11等,用于数据传输。

NEUTRIK的优势在于:
1. 高品质:产品采用优质材料制造,经过严格的质量控制。
2. 创新设计:拥有多项专利技术,如扭锁系统,提高连接的稳定性和安全性。
3. 广泛应用:产品适用于各种环境和应用场景,满足不同客户的需求。
4. 客户服务:提供专业的技术支持和售后服务,帮助客户解决问题。

NE8FDX-Y6数据手册

厂牌 PDF简要描述 下载
NEUTRIK 模块化连接器 - 插孔 NEUTRIK NE8FDX-Y6 NE8FDX-Y6数据手册

NE8FDX-Y6封装设计

查看详情并下载
Symbol
Footprint
3D Model
