首页  >  产品百科  >  NX3225SA12.000MSTDCRS2

NX3225SA12.000MSTDCRS2

产品分类: 无源晶振
厂牌: NIHON DEMPA KOGYO
产品描述: 8pF ±15ppm ±50ppm 12MHz 120Ω 贴片安装 3.2mm*2.5mm*600μm
供应商型号:
供应商:
标准整包数: 0

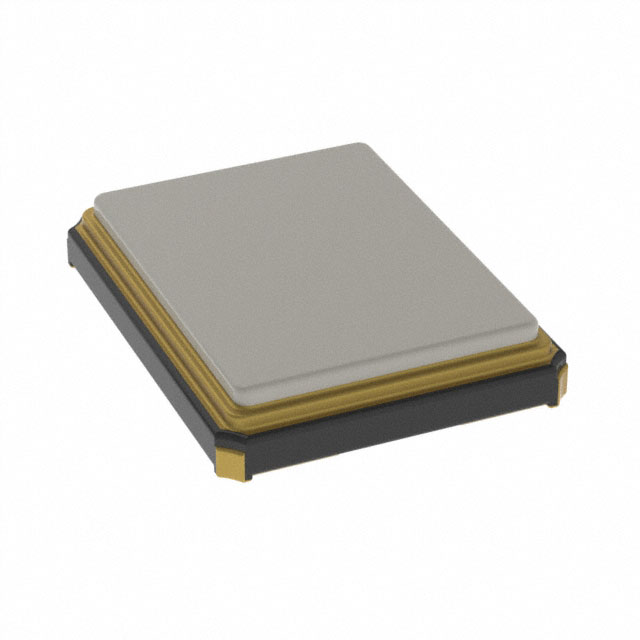

NIHON DEMPA KOGYO 无源晶振 NX3225SA12.000MSTDCRS2

NX3225SA12.000MSTDCRS2概述

    Crystal Units NX3225SA for Automotive

    1. 产品简介


    产品类型: 汽车级表面贴装型晶体单元
    主要功能: 高可靠性,适用于极端环境下的频率控制
    应用领域: 汽车电子设备(如发动机控制模块、安全系统等)

    2. 技术参数


    - 型号: NX3225SA
    - 标称频率范围: 12 MHz 至 50 MHz
    - 谐波阶数: 基频
    - 频率容差(25 ±3°C): ±15 × 10⁻⁶
    - 温度特性(以+25°C为参考): ±50 × 10⁻⁶
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -40°C 至 +125°C
    - 等效串联电阻(ESR):
    - 12 MHz 至 20 MHz: 最大 120 Ω
    - 20 MHz 至 50 MHz: 最大 100 Ω
    - 驱动水平: 10 μW(最大 200 μW)
    - 负载电容: 8 pF
    - 规格编号: STD-CRS-2

    3. 产品特点和优势


    - 高可靠性: 在极端环境下依然具有稳定的启动特性。
    - 环境适应性强: 优秀的热稳定性、振动和冲击抗性。
    - 无铅设计: 符合无铅焊接的回流曲线要求。
    - 符合标准: 符合AEC-Q200汽车标准。
    - 封装小巧: 表面贴装型,便于集成到紧凑空间。

    4. 应用案例和使用建议


    - 应用案例:
    - 发动机控制模块:确保精确的时钟信号,提升发动机性能。
    - 安全系统:提供稳定的时间基准,保障车辆的安全性能。

    - 使用建议:
    - 确保正确的焊接工艺和电路布局,以避免高频噪声和干扰。
    - 在高温环境下,注意散热设计,避免ESR过高影响性能。

    5. 兼容性和支持


    - 兼容性: 该晶体单元适用于多种汽车电子控制系统,可与各种主流微控制器和时钟芯片配合使用。
    - 支持服务: 如有任何关于规格和技术支持的问题,可以直接联系供应商获取帮助。

    6. 常见问题与解决方案


    - 问题: 频率漂移超出预期
    解决方案: 检查安装位置是否受热源影响,确认焊接质量,重新测量温度特性。
    - 问题: ESR值异常高
    解决方案: 检查电路中的负载电容是否合适,重新校准驱动水平。
    - 问题: 启动不稳定
    解决方案: 检查电源电压和电流是否在规定的范围内,确认所有连接正确无误。

    7. 总结和推荐


    NX3225SA 是一款专为汽车应用设计的高性能晶体单元,具备高可靠性、良好的环境适应性和稳定的性能表现。它特别适合于对频率控制精度要求高的汽车电子系统,如发动机控制模块和安全系统。考虑到其优越的特性和广泛的适用范围,强烈推荐用于汽车电子领域的产品设计。

NX3225SA12.000MSTDCRS2参数

参数
驱动电平 -
负载电容 8pF
频率稳定性 ±50ppm
频率容差 ±15ppm
等效串联电阻 120Ω
频率 12MHz
长*宽*高 3.2mm*2.5mm*600μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NX3225SA12.000MSTDCRS2厂商介绍

Nihon Dempa Kogyo(日本电波工业株式会社,简称NDK)是一家日本的电子元件制造商,成立于1948年,总部位于日本东京。NDK专注于生产和销售各种电子元件,包括陶瓷谐振器、陶瓷滤波器、晶体振荡器、声表面波(SAW)器件等。

主营产品分类主要包括:
1. 陶瓷谐振器:用于频率控制和稳定,广泛应用于通信设备、智能手机、电脑等。
2. 陶瓷滤波器:用于信号过滤,主要应用于无线通信、广播设备等领域。
3. 晶体振荡器:提供精确的时钟信号,用于计算机、通信设备、汽车电子等。
4. SAW器件:用于信号处理,如滤波、延迟等,应用于移动通信、**系统等。

NDK的优势在于:
1. 技术创新:NDK不断研发新技术,提高产品性能,满足市场需求。
2. 质量控制:NDK注重产品质量,通过严格的质量管理体系确保产品的可靠性和稳定性。
3. 客户服务:NDK提供定制化服务,满足客户的特定需求,并提供技术支持。
4. 全球布局:NDK在全球设有多个生产基地和销售网络,能够快速响应全球客户的需求。

NX3225SA12.000MSTDCRS2数据手册

厂牌 PDF简要描述 下载
NIHON DEMPA KOGYO 无源晶振 NIHON DEMPA KOGYO NX3225SA12.000MSTDCRS2 NX3225SA12.000MSTDCRS2数据手册

NX3225SA12.000MSTDCRS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
