首页  >  产品百科  >  NX3225GB-16M-STD-CRA-2

NX3225GB-16M-STD-CRA-2

产品分类: 无源晶振
厂牌: NIHON DEMPA KOGYO
产品描述: 8pF ±50ppm ±150ppm 16MHz 120Ω 贴片安装 3.2mm*2.5mm*900μm
供应商型号: 644-1233-2-ND
供应商: Digi-Key
标准整包数: 3000

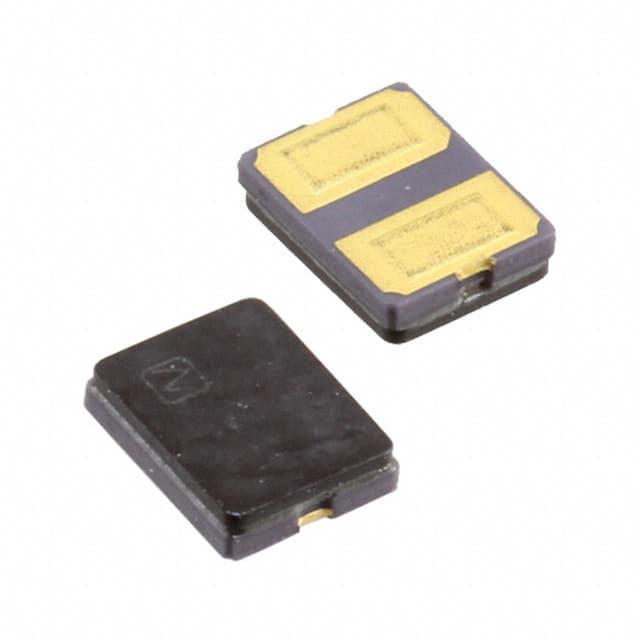

NIHON DEMPA KOGYO 无源晶振 NX3225GB-16M-STD-CRA-2

NX3225GB-16M-STD-CRA-2概述

    晶振单元:NX3225GB

    1. 产品简介


    NX3225GB是一款适用于汽车引擎控制CPU时钟的小型表面贴装晶体单元。这款晶体单元具备高可靠性,特别适用于汽车行业对可靠性要求较高的场合。它采用了紧凑且轻薄的设计(典型尺寸为3.2 x 2.5 x 0.75 mm),适用于各种苛刻的环境条件,是汽车电子设备的理想选择。

    2. 技术参数


    - 型号:NX3225GB
    - 标称频率:12至50 MHz
    - 谐振模式:基波
    - 频率容差(25 ±3 °C):±50 × 10⁻⁶
    - 温度特性(以+25°C为参考):±150 × 10⁻⁶
    - 工作温度范围:-40°C至+150°C
    - 存储温度范围:-40°C至+150°C
    - 等效串联电阻:根据频率不同而变化(参见附图)
    - 驱动电平:最大10 μW(200 μW)
    - 负载电容:8 pF

    3. 产品特点和优势


    - 紧凑设计:体积小,重量轻,易于安装。
    - 高抗焊裂性:提高产品的耐用性和长期可靠性。
    - 稳定启动特性:即使在极端环境条件下也能表现出良好的启动特性。
    - 环境适应性强:具有优异的抗热、振动和冲击能力。
    - 符合标准:符合AEC-Q200标准,满足无铅回流焊接工艺的要求。
    - 多频率选择:覆盖12至50 MHz频段,可选频率范围广泛。

    4. 应用案例和使用建议


    - 应用案例:汽车引擎控制CPU时钟、GPS模块、无线通信设备等。
    - 使用建议:在安装过程中要注意防潮和防尘,避免焊接过程中产生过高的温度梯度。对于需要更高频率的应用场景,可以考虑使用NX3225GD型号。

    5. 兼容性和支持


    - 兼容性:与多种电子设备兼容,适用于汽车电子、工业自动化等领域。
    - 支持:如有任何关于规格和技术支持的需求,可随时联系我们。

    6. 常见问题与解决方案


    - Q: 频率不稳定怎么办?
    A: 检查焊接质量和环境条件,确保在规定的温度范围内运行。
    - Q: 如何延长使用寿命?
    A: 使用适当的保护措施,如防潮和防尘处理,定期进行维护检查。

    7. 总结和推荐


    NX3225GB晶体单元以其紧凑设计、高可靠性和广泛的适用性,成为汽车和工业电子领域的理想选择。无论是从技术和市场角度来看,这款产品都表现出色。我们强烈推荐将其用于对可靠性要求较高的应用场景中。

NX3225GB-16M-STD-CRA-2参数

参数
负载电容 8pF
频率稳定性 ±150ppm
频率容差 ±50ppm
等效串联电阻 120Ω
频率 16MHz
驱动电平 -
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NX3225GB-16M-STD-CRA-2厂商介绍

Nihon Dempa Kogyo(日本电波工业株式会社,简称NDK)是一家日本的电子元件制造商,成立于1948年,总部位于日本东京。NDK专注于生产和销售各种电子元件,包括陶瓷谐振器、陶瓷滤波器、晶体振荡器、声表面波(SAW)器件等。

主营产品分类主要包括:
1. 陶瓷谐振器:用于频率控制和稳定,广泛应用于通信设备、智能手机、电脑等。
2. 陶瓷滤波器:用于信号过滤,主要应用于无线通信、广播设备等领域。
3. 晶体振荡器:提供精确的时钟信号,用于计算机、通信设备、汽车电子等。
4. SAW器件:用于信号处理,如滤波、延迟等,应用于移动通信、**系统等。

NDK的优势在于:
1. 技术创新:NDK不断研发新技术,提高产品性能,满足市场需求。
2. 质量控制:NDK注重产品质量,通过严格的质量管理体系确保产品的可靠性和稳定性。
3. 客户服务:NDK提供定制化服务,满足客户的特定需求,并提供技术支持。
4. 全球布局:NDK在全球设有多个生产基地和销售网络,能够快速响应全球客户的需求。

NX3225GB-16M-STD-CRA-2数据手册

厂牌 PDF简要描述 下载
NIHON DEMPA KOGYO 无源晶振 NIHON DEMPA KOGYO NX3225GB-16M-STD-CRA-2 NX3225GB-16M-STD-CRA-2数据手册

NX3225GB-16M-STD-CRA-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
