首页  >  产品百科  >  NX8045GB-24.000000MHZ

NX8045GB-24.000000MHZ

产品分类: 无源晶振
厂牌: NIHON DEMPA KOGYO
产品描述: 8pF ±50ppm ±50ppm 24MHz 50Ω SMD-8045-2P 贴片安装 8mm*4.5mm*2mm
供应商型号:
供应商:
标准整包数: 0

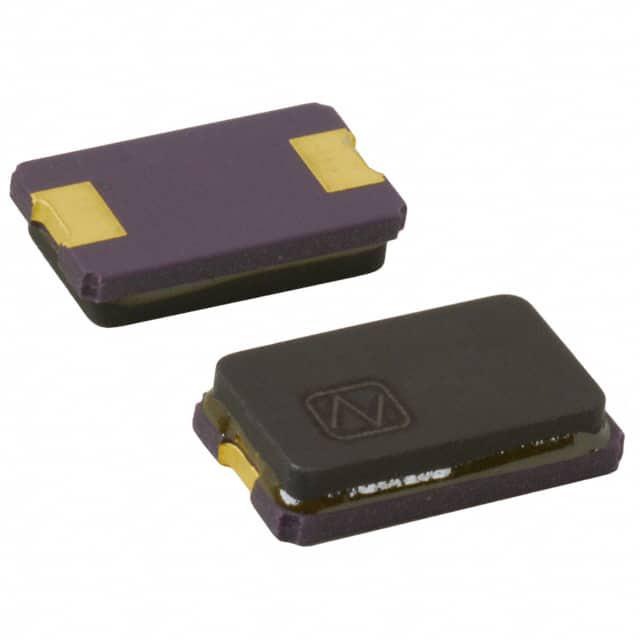

NIHON DEMPA KOGYO 无源晶振 NX8045GB-24.000000MHZ

NX8045GB-24.000000MHZ概述

    电子元器件技术手册:晶体单元NX8045GB

    产品简介


    晶体单元是一种广泛应用于各种电子设备中的核心组件。本文介绍的是型号为NX8045GB的晶体单元。该产品主要用于提供精确的时钟信号,以确保电子设备运行稳定。它广泛应用于通信设备、计算机系统、音频/视频设备、汽车电子系统等多个领域。

    技术参数


    1. 基本规格
    - 型号:NX8045GB
    2. 电气特性
    - 额定频率(F0):具体数值待附件资料中详细说明
    - 谐振阶次:基波
    - 频率调整容差:±50ppm(+25°C)
    - 温度范围内的频率容差:±50ppm(-10°C ~ +70°C)
    - 等效电阻(R1):具体数值待附件资料中详细说明
    - 并联电容(C0):未指定
    - 最大驱动功率:500μW
    - 负载电容(CL):8pF
    3. 测量电路
    - 频率测量:采用S电路
    - 阻抗测量:采用S电路
    - 测试仪器:未指定
    4. 尺寸
    - 封装尺寸:1.5mm x 2.0mm x 4.0mm x 9.0mm x 3.0mm
    - 引脚配置:镀金层(Au)厚度在0.4μm至1.0μm之间,镍镀层(Ni)厚度为39μm

    产品特点和优势


    - 高精度频率控制:能够提供稳定的频率输出,保证电子设备的正常运行。
    - 宽温度适应性:即使在极端温度条件下,频率稳定性也能保持在±50ppm之内。
    - 高可靠性:采用陶瓷材料封装,确保产品长期稳定运行。
    - 低功耗:最大驱动功率仅500μW,适合需要节能的应用场合。

    应用案例和使用建议


    - 通信设备:适用于手机、路由器等通信设备中的时钟电路。
    - 计算机系统:用于主板上的晶振电路,保证系统的精确计时。
    - 音频/视频设备:用于音频解码器和视频处理器中的时钟控制。
    使用建议:
    - 在安装过程中要避免过度弯曲引脚,防止引脚断裂。
    - 安装时要确保晶体单元与PCB之间的接触良好,避免因接触不良导致的信号干扰。

    兼容性和支持


    - 兼容性:NX8045GB晶体单元可广泛应用于各种电子设备,具体兼容性需根据实际应用场景确定。
    - 支持和服务:供应商提供详细的技术文档和客户支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:安装后设备无法正常工作。
    - 解决方案:检查焊接是否牢固,确认所有连接正确无误;检查是否有外部干扰源。
    - 问题2:输出频率不稳定。
    - 解决方案:确认电源电压稳定,检查是否有外部温度变化对晶体单元造成影响;检查负载电容是否符合要求。
    - 问题3:驱动电流过大导致损坏。
    - 解决方案:检查驱动电路设计是否合理,减少驱动电流,确保不超过500μW的最大驱动功率限制。

    总结和推荐


    NX8045GB晶体单元凭借其高精度、宽温度适应性和低功耗等特点,在通信、计算机和音频/视频等领域具有广泛应用前景。产品在实际使用中表现出色,能够满足大部分应用需求。强烈推荐该产品给需要高性能时钟信号的用户。

NX8045GB-24.000000MHZ参数

参数
频率 24MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±50ppm
频率容差 ±50ppm
等效串联电阻 50Ω
长*宽*高 8mm*4.5mm*2mm
通用封装 SMD-8045-2P
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

NX8045GB-24.000000MHZ厂商介绍

Nihon Dempa Kogyo(日本电波工业株式会社,简称NDK)是一家日本的电子元件制造商,成立于1948年,总部位于日本东京。NDK专注于生产和销售各种电子元件,包括陶瓷谐振器、陶瓷滤波器、晶体振荡器、声表面波(SAW)器件等。

主营产品分类主要包括:
1. 陶瓷谐振器:用于频率控制和稳定,广泛应用于通信设备、智能手机、电脑等。
2. 陶瓷滤波器:用于信号过滤,主要应用于无线通信、广播设备等领域。
3. 晶体振荡器:提供精确的时钟信号,用于计算机、通信设备、汽车电子等。
4. SAW器件:用于信号处理,如滤波、延迟等,应用于移动通信、**系统等。

NDK的优势在于:
1. 技术创新:NDK不断研发新技术,提高产品性能,满足市场需求。
2. 质量控制:NDK注重产品质量,通过严格的质量管理体系确保产品的可靠性和稳定性。
3. 客户服务:NDK提供定制化服务,满足客户的特定需求,并提供技术支持。
4. 全球布局:NDK在全球设有多个生产基地和销售网络,能够快速响应全球客户的需求。

NX8045GB-24.000000MHZ数据手册

厂牌 PDF简要描述 下载
NIHON DEMPA KOGYO 无源晶振 NIHON DEMPA KOGYO NX8045GB-24.000000MHZ NX8045GB-24.000000MHZ数据手册

NX8045GB-24.000000MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
