NX3225SA-12MHZ-STD-CSR-3

产品分类: 无源晶振
厂牌: NIHON DEMPA KOGYO
产品描述: NDK 石英晶体谐振器, 12MHz, 贴片安装, 4引脚, 8pF负载, 3.2 x 2.5 x 0.55mm, 长3.2mm
供应商型号: 344-NX3225SA12MCSR3
供应商: Mouser
标准整包数: 1

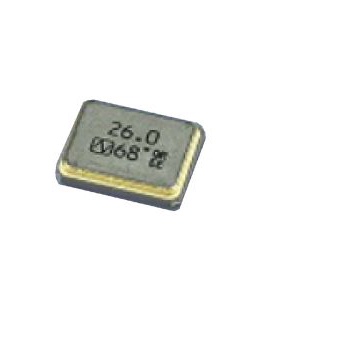

NIHON DEMPA KOGYO 无源晶振 NX3225SA-12MHZ-STD-CSR-3

NX3225SA-12MHZ-STD-CSR-3概述

    电子元器件产品技术手册解析

    1. 产品简介


    NX3225SA晶体单元是一种专为办公室自动化(OA)、音频视频(AV)和短程无线通信设计的小型表面贴装晶体单元。这款晶体单元体积小巧,具备出色的环境适应性和电气性能,是现代电子设备的理想选择。
    产品类型: 晶体单元
    主要功能: 高精度频率控制,适用于多种电子设备
    应用领域: OA(办公自动化),AV(音频视频),蓝牙,无线局域网等

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸(长×宽×高) | 3.2 × 2.5 × 0.55 mm(典型值) |
    | 工作温度范围 | -10°C 到 +75°C |
    | 存储温度范围 | -40°C 到 +85°C |
    | 频率容差 | 基频:±15 × 10^-6;三次谐波:±20 × 10^-6 |
    | 等效串联电阻(ESR) | 基频:100Ω(12至13MHz);80Ω(13至20MHz);50Ω(20至60MHz)
    三次谐波:140Ω(40至100MHz);100Ω(100至150MHz) |
    | 最大驱动电平 | 200μW (通常10μW) |
    | 负载电容 | 8 pF (系列共振) |

    3. 产品特点和优势


    NX3225SA晶体单元具有以下独特功能和优势:
    - 紧凑轻薄: 体积小巧,易于安装和集成。
    - 优秀的环境特性: 包括耐热性和抗震性。
    - 出色的电气性能: 特别适合于OA、AV、蓝牙和无线局域网应用。
    - 无铅设计: 符合环保标准,便于采用无铅焊接工艺。

    4. 应用案例和使用建议


    NX3225SA晶体单元广泛应用于多种电子产品中,如手机、路由器、无线耳机等。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 确保安装环境的温度和湿度符合标准要求。
    - 在高频应用中,适当调整负载电容以优化频率响应。

    5. 兼容性和支持


    NX3225SA晶体单元具有良好的兼容性,可以与各类主板和其他电子组件无缝配合。同时,制造商提供详尽的技术支持和售后服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    1. Q: 如何确定正确的型号?
    A: 根据具体需求(频率、精度等)选择合适的型号,并参考制造商的产品目录或官方网站进行确认。
    2. Q: 如何安装和连接?
    A: 参照制造商提供的安装指南和布局图进行安装。确保正确连接终端端子,避免短路或其他电气故障。
    3. Q: 如何处理产品失效问题?
    A: 遇到失效情况时,首先检查安装是否正确,环境条件是否符合要求。若问题依旧存在,请联系技术支持获取帮助。

    7. 总结和推荐


    NX3225SA晶体单元以其优异的性能和广泛的适用性,在市场上表现出色。其紧凑的设计和出色的电气特性使其成为多种电子设备的理想选择。我们强烈推荐该产品给需要高精度频率控制的应用场景。
    希望以上内容能够帮助您更好地了解和使用NX3225SA晶体单元。如果您有任何疑问或需要进一步的帮助,请随时联系制造商的销售和技术支持团队。

NX3225SA-12MHZ-STD-CSR-3参数

参数
频率容差 ±15ppm
等效串联电阻 100Ω
频率 12MHz
驱动电平 10μW
负载电容 8pF
频率稳定性 ±15ppm
长*宽*高 3.2mm*2.5mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NX3225SA-12MHZ-STD-CSR-3厂商介绍

Nihon Dempa Kogyo(日本电波工业株式会社,简称NDK)是一家日本的电子元件制造商,成立于1948年,总部位于日本东京。NDK专注于生产和销售各种电子元件,包括陶瓷谐振器、陶瓷滤波器、晶体振荡器、声表面波(SAW)器件等。

主营产品分类主要包括:
1. 陶瓷谐振器:用于频率控制和稳定,广泛应用于通信设备、智能手机、电脑等。
2. 陶瓷滤波器:用于信号过滤,主要应用于无线通信、广播设备等领域。
3. 晶体振荡器:提供精确的时钟信号,用于计算机、通信设备、汽车电子等。
4. SAW器件:用于信号处理,如滤波、延迟等,应用于移动通信、**系统等。

NDK的优势在于:
1. 技术创新:NDK不断研发新技术,提高产品性能,满足市场需求。
2. 质量控制:NDK注重产品质量,通过严格的质量管理体系确保产品的可靠性和稳定性。
3. 客户服务:NDK提供定制化服务,满足客户的特定需求,并提供技术支持。
4. 全球布局:NDK在全球设有多个生产基地和销售网络,能够快速响应全球客户的需求。

NX3225SA-12MHZ-STD-CSR-3数据手册

厂牌 PDF简要描述 下载
NIHON DEMPA KOGYO 无源晶振 NIHON DEMPA KOGYO NX3225SA-12MHZ-STD-CSR-3 NX3225SA-12MHZ-STD-CSR-3数据手册

NX3225SA-12MHZ-STD-CSR-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.5382 ¥ 4.5478
100+ $ 0.4609 ¥ 3.8946
500+ $ 0.4201 ¥ 3.55
1000+ $ 0.3769 ¥ 3.185
3000+ $ 0.364 ¥ 3.0755
6000+ $ 0.3465 ¥ 2.9279
9000+ $ 0.3339 ¥ 2.8215
24000+ $ 0.3213 ¥ 2.715
库存: 4935
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
直接购买
加入购物车
