首页  >  产品百科  >  XRCGE27M000FBA1AR0

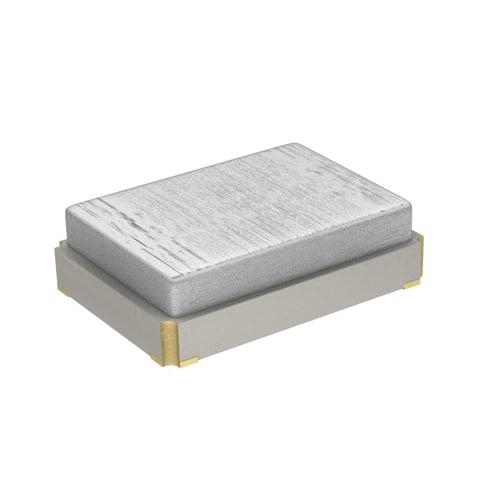

XRCGE27M000FBA1AR0

产品分类: 无源晶振
产品描述: 6pF ±15ppm ±35ppm 27MHz 80Ω SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: XRCGE27M000FBA1AR0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGE27M000FBA1AR0

XRCGE27M000FBA1AR0概述


    产品简介


    本产品是株式会社村田制作所生产的晶体单元,型号为XRCGE27M000FBA1AR0。其主要功能是作为微计算机中的时基振荡器,尤其适用于汽车电子设备中的时钟产生电路。产品的频率为27.0000MHz,尺寸仅为2.0 x 1.6毫米,非常适合空间紧凑的应用场景。

    技术参数


    - 频率: 27.0000MHz
    - 尺寸: 2.0 x 1.6毫米
    - 最大驱动水平: 300μW
    - 直流电压: 最大6V
    - 交流电压: 最大15Vp-p
    - 耐压: 最大DC100V,在5秒内
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -55°C 至 +125°C
    - 公称频率: 27.0000MHz
    - 频率容差: ±15ppm以内
    - 频率温度依存性: ±35ppm以内(-40°C至+125°C)
    - 频率老化: ±10ppm/10年
    - 等效串联电阻: 最大80Ω
    - 绝缘电阻: 最小500MΩ (D.C.10V加压时)
    - 负载电容: 6.0pF
    - 机械冲击测试: 三次冲击,每个方向100G,持续6毫秒
    - 振动测试: 三轴各方向振动4小时,5G振幅,频率范围10至2000Hz
    - 焊锡耐热性: 在两次回流焊接后,焊锡温度达到260°C ± 5°C,保持时间1.0s ± 0.5s

    产品特点和优势


    本晶体单元具备出色的稳定性和可靠性,特别是在极端温度环境下依然能保持稳定的性能。它的超小尺寸使其成为需要高度集成化的现代电子设备的理想选择。此外,该产品的驱动水平较低,有助于延长使用寿命并降低功耗。

    应用案例和使用建议


    该晶体单元主要应用于汽车电子设备中的微计算机时钟产生电路。为了保证最佳性能,在使用过程中应注意避免过大的机械冲击,并确保电路条件匹配。推荐在图像识别类型的定位机制安装机上使用,但在机械检查机构类型的安装机上不建议使用。

    兼容性和支持


    该产品具有广泛的适用性,可以与其他电子元器件良好兼容。制造商提供了详细的技术支持,包括推荐的焊接条件和回流焊参数,以确保最佳安装效果。

    常见问题与解决方案


    - 问题: 设备在某些情况下无法正常振荡。
    - 解决方案: 检查电路条件是否匹配,尤其是负载电容和电源电压。
    - 问题: 产品在长时间高温条件下出现异常。
    - 解决方案: 确认设备的工作温度范围,并确保符合制造商的推荐使用温度范围。
    - 问题: 产品在振动环境中表现不稳定。
    - 解决方案: 确保安装设备符合AEC-Q200 REV D标准,并使用适当的机械防护措施。

    总结和推荐


    总体而言,该产品在汽车电子和其他需要高可靠性的应用场景中表现出色。其出色的稳定性和低功耗特性使其成为高端电子设备的理想选择。尽管价格较高,但考虑到其卓越的性能和长期可靠性,我们强烈推荐使用此产品。同时,用户应严格遵守制造商提供的安装指南,以充分发挥产品的性能优势。

XRCGE27M000FBA1AR0参数

参数
驱动电平 -
负载电容 6pF
频率稳定性 ±35ppm
频率容差 ±15ppm
等效串联电阻 80Ω
频率 27MHz
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XRCGE27M000FBA1AR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGE27M000FBA1AR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGE27M000FBA1AR0 XRCGE27M000FBA1AR0数据手册

XRCGE27M000FBA1AR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.7745
6000+ ¥ 1.7127
9000+ ¥ 1.6819
15000+ ¥ 1.6664
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 5323.5
