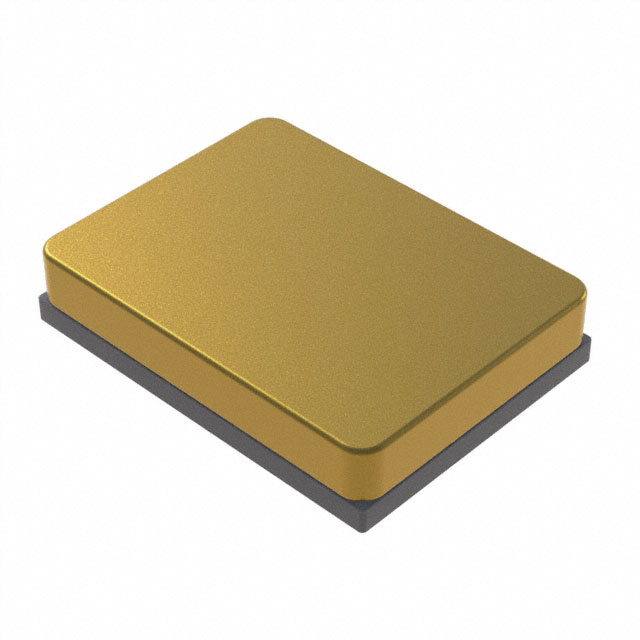

XRCMD32M000F1P00R0

产品分类: 无源晶振
产品描述: 6pF ±10ppm ±20ppm 32MHz 80Ω 30μW SMD-1612-4P 贴片安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: SYE-XRCMD32M000F1P00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCMD32M000F1P00R0

XRCMD32M000F1P00R0概述

    文章:村田制作所 XRCMD32M000F1P00R0 晶体单元技术手册

    1. 产品简介


    株式会社村田制作所(Murata Manufacturing Co., Ltd.)的XRCMD32M000F1P00R0 是一款高精度晶体单元,适用于移动设备和消费类电子产品。这款晶体单元具备卓越的频率稳定性与可靠性,广泛应用于各类需要精准时钟源的场合,如移动电话、平板电脑、可穿戴设备及其他消费电子类产品。

    2. 技术参数


    该产品的技术规格包括:
    - 频率: 32.0000 MHz
    - 尺寸: 1.6 mm × 1.2 mm
    - 操作温度范围: -30°C 至 +85°C
    - 储存温度范围: -40°C 至 +85°C
    - 驱动水平: 30 μW(最大100 μW)
    - 谐波次数: 基本波
    电气特性方面,具体参数如下:
    - 标称频率: 32.0000 MHz
    - 频率容差(+25°C): ±10 ppm 内
    - 温度频偏(-30°C 至 +85°C): ±20 ppm 内
    - 老化率(+25°C,一年后): ±1 ppm 内
    - 回流焊后的频率变动(2次): ±2 ppm 内
    - 等效串联电阻(ESR): 最大80 Ω
    - 绝缘电阻: 最小500 MΩ(施加DC 100±15 V电压)

    3. 产品特点和优势


    XRCMD32M000F1P00R0 晶体单元具有诸多特点和优势,如:
    - 高频率精度: 频率容差低,确保稳定可靠的操作环境。
    - 宽泛的工作温度范围: 适应各种环境,尤其适合严苛的工作条件。
    - 超薄设计: 仅1.6 mm × 1.2 mm的尺寸使其成为便携设备的理想选择。
    - 可靠的机械性能: 经过跌落测试、振动测试和热冲击测试,确保在多种恶劣环境中仍能正常工作。

    4. 应用案例和使用建议


    XRCMD32M000F1P00R0 主要用于手机、平板电脑和可穿戴设备等。这些应用需要极高频率稳定性来维持良好的信号传输和系统同步。为了获得最佳效果,在安装时应注意:
    - 采用光学定位机进行安装以避免损坏。
    - 确保回流焊接时遵循推荐的温度曲线,以免过度加热导致电极损坏。

    5. 兼容性和支持


    XRCMD32M000F1P00R0 与多种主流的无铅焊料兼容,如Sn-3.0Ag-0.5Cu。制造商提供了详细的回流焊温度曲线,并且在出现问题时可提供技术支持。客户可以在使用过程中得到充分的保障和支持。

    6. 常见问题与解决方案


    - 问题1: 频率漂移
    - 解决方法: 检查电路条件并确认是否符合标准。
    - 问题2: 回流焊接后的频率变化
    - 解决方法: 确认是否严格遵守推荐的焊接温度曲线。
    - 问题3: 绝缘电阻低
    - 解决方法: 确认是否存储在正确的环境下,避免暴露于腐蚀性气体中。

    7. 总结和推荐


    综上所述,XRCMD32M000F1P00R0 晶体单元是一款高精度、高性能的产品,特别适合对频率稳定性有严格要求的应用场景。其卓越的设计和可靠的表现使其在市场上具有显著的竞争优势。建议在需要精准时钟源的移动设备和消费类电子产品中使用此产品。

XRCMD32M000F1P00R0参数

参数
频率容差 ±10ppm
等效串联电阻 80Ω
频率 32MHz
驱动电平 30μW
负载电容 6pF
频率稳定性 ±20ppm
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 SMD-1612-4P
安装方式 贴片安装
包装方式 卷带包装
