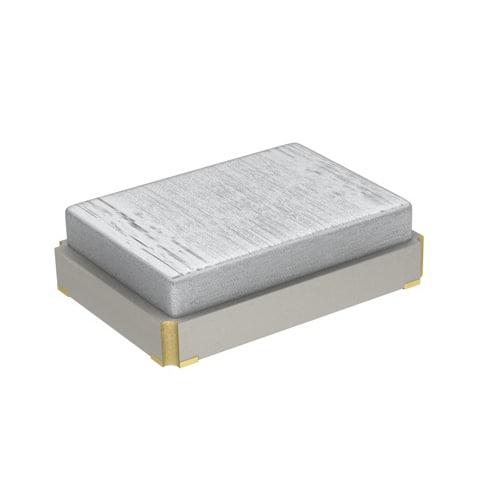

XRCGB38M400F1S1AR0

产品分类: 无源晶振
产品描述: 6pF ±10ppm ±10ppm 38.4MHz 60Ω SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: 4242723
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGB38M400F1S1AR0

XRCGB38M400F1S1AR0概述


    产品简介


    株式会社村田制作所(Murata Manufacturing Co., Ltd.)生产的晶体单元(Crystal Unit),型号为XRCGB38M400F1S1AR0,频率为38.4000MHz,尺寸为2.0 x 1.6mm。该产品主要用于微计算机的时间基准振荡电路,适用于各种高可靠性应用场合。由于其稳定的频率输出特性,它非常适合用于需要精确时间基准的场景,如通信系统、测量仪器和医疗设备等。

    技术参数


    - 频率:38.4000MHz
    - 公称频率偏差:±10ppm以内
    - 频率温度依存性:±10ppm以内(-30到+85°C)
    - 频率老化:±2ppm以内/年
    - 等效串联电阻(ESR):60Ω以下
    - 绝缘电阻:500MΩ以上(直流10V施加时)
    - 负载电容:6.0pF
    - 驱动等级:300μW以下
    - 保存温度范围:-55到+85°C
    - 操作温度范围:-30到+85°C
    - 直流电压:6V以下
    - 输入信号幅度:15Vp-p以下
    - 耐电压:直流100V以下(最大持续时间5秒)

    产品特点和优势


    该晶体单元具有高度的稳定性,能够提供±10ppm以内的频率稳定性,确保在-30到+85°C的温度范围内表现优异。它的等效串联电阻仅为60Ω以下,大大减少了振荡电路中的损耗。此外,其出色的负载电容和高绝缘电阻保证了在恶劣环境下的稳定运行。这些特性使得该产品在需要高精度和高可靠性的应用中表现出色,特别是在通信系统、工业自动化和医疗设备等领域。

    应用案例和使用建议


    该晶体单元可以广泛应用于各种微计算机控制系统中,如汽车导航系统、无线通信设备和医疗监护仪。例如,在汽车导航系统中,晶体单元作为时间基准可以确保GPS定位的准确性。对于这类应用,用户应确保良好的电路布局,避免将地面或信号路径放置在晶体单元下方,从而减少干扰。此外,为确保最佳性能,建议遵循制造商推荐的焊接温度曲线进行焊接,确保产品的可靠性和长期稳定性。

    兼容性和支持


    该晶体单元设计时考虑了广泛的兼容性,适用于多种标准焊接工艺,如回流焊和手工焊接。为了更好地支持客户,制造商提供了详细的安装指南和技术文档。此外,还可以根据客户的具体需求定制专用的测试报告和认证文件。

    常见问题与解决方案


    - 问题1:晶体单元在高温环境下出现频率漂移。
    - 解决方案:确保晶体单元的工作温度不超过+85°C,并采取适当的散热措施。建议使用具有温度补偿功能的电路来进一步稳定频率。

    - 问题2:晶体单元焊接后出现损坏。
    - 解决方案:严格遵守制造商推荐的焊接温度曲线,确保焊接过程中不会对晶体单元造成过度热应力。可以采用热风枪配合专用焊接模板进行焊接,以提高焊接质量。

    总结和推荐


    综上所述,Murata Manufacturing Co., Ltd. 的XRCGB38M400F1S1AR0晶体单元是一款高性能、高可靠性的电子元器件,适用于多种高精度应用场景。其出色的频率稳定性、低损耗特性和广泛的工作温度范围使其在市场上具有很高的竞争力。强烈推荐在需要高精度时间基准的应用中使用该产品。

XRCGB38M400F1S1AR0参数

参数
驱动电平 -
负载电容 6pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
频率 38.4MHz
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB38M400F1S1AR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB38M400F1S1AR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB38M400F1S1AR0 XRCGB38M400F1S1AR0数据手册

XRCGB38M400F1S1AR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
