XRCGE25M000FXA1BR0

产品分类: 无源晶振
产品描述: 8pF ±50ppm ±50ppm 25MHz 90Ω SMD 贴片安装 2mm*1.6mm*700μm
供应商型号: 4257603
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGE25M000FXA1BR0

XRCGE25M000FXA1BR0概述


    产品简介

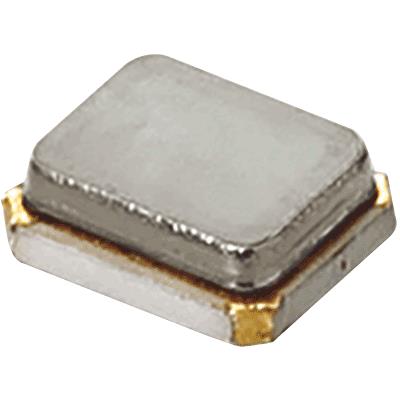

    XRCGE25M000FXA1BR0晶体单元
    XRCGE25M000FXA1BR0是一款由株式会社村田制作所生产的晶体单元,主要用于汽车微控制器中的时钟发生电路。这款晶体单元具备高精度频率输出,适用于各种对时间基准有严格要求的应用场合。

    技术参数


    | 参数类别 | 规格 |

    | 动作温度范围 | -40°C 至 +125°C |
    | 保存温度范围 | -55°C 至 +125°C |
    | 激振水平 | 300μW以下 |
    | 直流电压 | DC 6V以下 |
    | 输入信号振幅 | AC 15Vp-p以下 |
    | 负载容量 | 8.0pF |
    | 等效串联电阻(ESR) | ≤90Ω |
    | 绝缘电阻 | ≥500MΩ(DC 10V施加时) |
    | 额定频率 | 25.0000MHz |
    | 总频率容差(包含所有项)| ≤±50ppm(+25°C时) |

    产品特点和优势


    - 高稳定性:在广泛的温度范围内提供稳定的频率输出。
    - 可靠性高:通过多项机械和热冲击测试,确保在恶劣环境下仍能可靠运行。
    - 兼容性强:广泛应用于车载系统和其他需要高精度时钟源的设备中。
    - 低功耗:在典型的工作条件下具有低功耗特性,适用于节能需求高的应用。

    应用案例和使用建议


    应用案例
    XRCGE25M000FXA1BR0晶体单元广泛应用于汽车电子系统中的时钟同步电路,例如发动机控制单元(ECU)、车身控制模块(BCM)等。它还可以用于通讯设备、仪器仪表等领域,为这些设备提供精确的时间基准。
    使用建议
    - 在安装前,确保IC和振荡电路条件满足要求,避免出现异常振荡或停止振荡的情况。
    - 使用前需确认基板上的焊盘设计符合推荐标准,避免过大的冲击损坏产品。
    - 尽量采用再流焊工艺进行安装,而非手工焊接,以保证焊接质量和效率。
    - 使用推荐的助焊剂和焊料,遵循特定的再流焊工艺曲线。

    兼容性和支持


    XRCGE25M000FXA1BR0与常见的电子元器件和电路板兼容,但制造商建议用户在使用树脂涂覆或成型之前进行咨询。厂商提供了详尽的技术支持文档和实验结果,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:产品在再流焊过程中出现损坏。
    解决方案:遵循推荐的再流焊工艺曲线,控制好焊接温度和时间,避免过高的热量造成损伤。
    2. 问题:产品在长期存储后出现焊锡性下降。
    解决方案:确保产品在适当的温度和湿度环境中存储,不超过6个月,并在使用前检查焊锡性和特性。

    总结和推荐


    综上所述,XRCGE25M000FXA1BR0晶体单元以其高精度、稳定性和可靠性,在车载电子系统及其他要求高精度时钟源的应用中表现出色。推荐用户根据具体应用选择合适的安装和维护方案,确保最佳性能和长期使用寿命。

XRCGE25M000FXA1BR0参数

参数
等效串联电阻 90Ω
频率 25MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±50ppm
频率容差 ±50ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

XRCGE25M000FXA1BR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGE25M000FXA1BR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGE25M000FXA1BR0 XRCGE25M000FXA1BR0数据手册

XRCGE25M000FXA1BR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.5469
50+ ¥ 2.1511
250+ ¥ 1.9274
500+ ¥ 1.893
1500+ ¥ 1.893
3000+ ¥ 1.8585
15000+ ¥ 1.8585
30000+ ¥ 1.8585
库存: 2797
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 12.73
