XRCGB32M000F1S2AR0

产品分类: 无源晶振

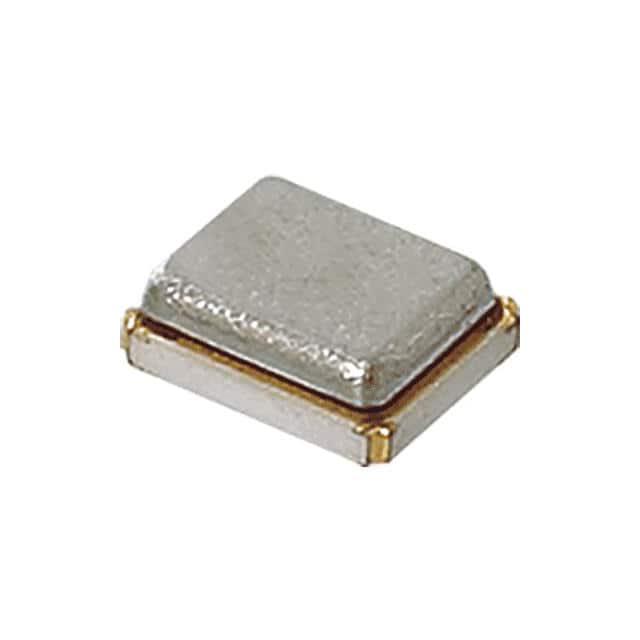

产品描述: Murata 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 8pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: 2365105
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGB32M000F1S2AR0

XRCGB32M000F1S2AR0概述


    产品简介


    本次介绍的产品是株式会社村田制作所(Murata Manufacturing Co., Ltd.)生产的XRCGB32M000F1S2AR0型晶体单元。该晶体单元的主要功能是为微处理器等设备提供时钟基准信号。它通常应用于电子设备的时钟发生电路中。本产品的尺寸为2.0mm x 1.6mm,频率为32.0000MHz,适用于各种电子设备的时间基准需求。

    技术参数


    - 频率:32.0000MHz
    - 频率公差:±10ppm(最大)
    - 频率温度依赖性:±20ppm(最大),范围从-40°C到+105°C
    - 频率老化:±2ppm/年(最大)
    - 等效串联电阻(ESR):≤50Ω(最大)
    - 绝缘电阻:≥500MΩ(最小)
    - 负载电容(Cs):8.0pF
    - 操作温度范围:-40°C至+105°C
    - 存储温度范围:-55°C至+105°C
    - 驱动功率:≤300μW(最大)

    产品特点和优势


    - 高稳定性:公差精度为±10ppm,能够在宽广的温度范围内稳定运行。
    - 可靠性:采用铝氧化物基板结合金属盖的设计,增强了产品的耐用性和可靠性。
    - 高频响应:支持高达32MHz的频率,适用于高速通信系统。
    - 低驱动功率:只需极低的驱动功率即可运行,提高了能源效率。
    - 优异的机械性能:经过严格测试,包括跌落试验、振动试验和基板弯曲测试等,确保其在恶劣环境下的长期稳定性。

    应用案例和使用建议


    - 应用案例:XRCGB32M000F1S2AR0广泛用于微处理器的时钟发生电路中。例如,在高性能微控制器和便携式设备中作为核心时钟源使用。
    - 使用建议:在实际应用中,为了确保最佳性能,应遵循正确的焊接和装配步骤。建议使用标准的SMT焊接工艺,并采用推荐的焊锡膏厚度和温度曲线进行焊接。

    兼容性和支持


    - 兼容性:该晶体单元可与其他标准的SMT组件兼容,适用于大多数现代电子设备。
    - 支持:Murata Manufacturing提供了详尽的技术文档和支持服务,以帮助客户正确安装和使用该产品。如有任何疑问,建议联系Murata Manufacturing获取技术支持。

    常见问题与解决方案


    - 问题1:如何确保焊接质量?
    - 解决办法:按照推荐的焊接温度曲线和参数进行焊接。确保焊料和助焊剂符合要求。

    - 问题2:如何保证产品的可靠性和寿命?
    - 解决办法:遵守规定的存储条件,避免极端温度和湿度。定期检查产品性能,及时替换老旧或损坏的单元。

    总结和推荐


    综上所述,XRCGB32M000F1S2AR0晶体单元具有出色的频率稳定性和可靠性,适用于多种高性能电子设备。其设计考虑到了各种应用环境下的需求,特别是在需要高精度和稳定的时钟基准信号的应用场景中表现出色。强烈推荐在微处理器和其他需要精确时钟控制的场合使用这款产品。
    希望上述信息对您选择和使用该产品有所帮助。

XRCGB32M000F1S2AR0参数

参数
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±20ppm
频率容差 ±10ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
