XRCGB26M000F1SBLR0

产品分类: 无源晶振

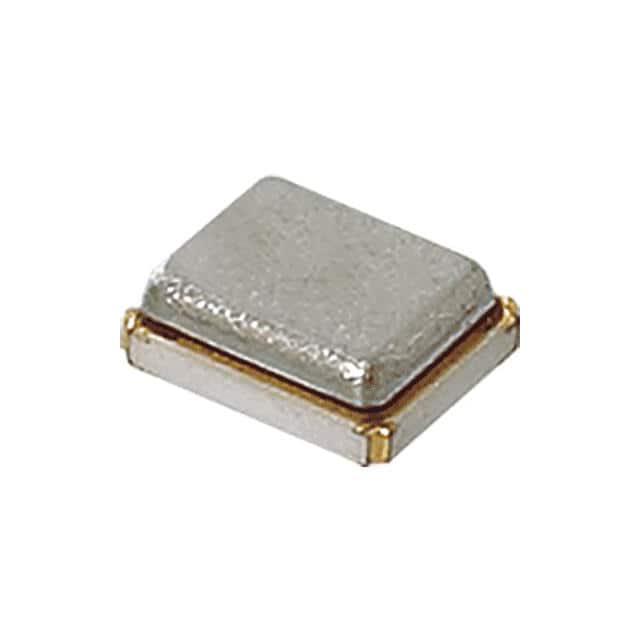

产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 7pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: 81-XRCGB26M000F1SBLR
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCGB26M000F1SBLR0

XRCGB26M000F1SBLR0概述


    产品简介


    产品类型与主要功能
    本产品为株式会社村田制作所(Murata Manufacturing Co., Ltd.)生产的晶体单元(Crystal Unit),型号为XRCGB26M000F1SBLR0。它具有26.0000MHz的公称频率,尺寸为2.0 x 1.6mm,适用于微处理器等设备的时间基准振荡电路。该产品主要用于产生时钟信号,广泛应用于各种电子设备中。
    应用领域
    本产品主要应用于微处理器、计算机及其他需要精准时钟信号的电子设备中。通过提供稳定的时钟信号,该晶体单元能够确保设备运行的精确性和稳定性。

    技术参数


    工作条件与极限参数
    - 操作温度范围:-40°C 至 +105°C
    - 存储温度范围:-55°C 至 +105°C
    - 励振等级:300μW以下
    - 直流电压:6V以下
    - 交流电压:15Vp-p以下
    - 耐电压:100V DC以下,持续5秒
    电学性能
    - 公称频率:26.0000MHz
    - 频率容差:±10ppm以内
    - 频率温度依存性:±20ppm以内
    - 频率老化:±2ppm/年
    - 等效串联电阻:60Ω以下
    - 绝缘电阻:500MΩ以上(10V DC)
    - 负载电容:7.0pF

    产品特点和优势


    独特功能与优势
    - 高精度频率:26.0000MHz频率保证了高精度和稳定性,确保设备在多种环境下的可靠运行。
    - 宽工作温度范围:从-40°C到+105°C的工作温度范围使其能够在极端环境下正常工作。
    - 出色的机械与热稳定性:经过振动、冲击和高温、低温等测试,确保了产品在复杂环境中的长期稳定性和可靠性。
    - 高可靠性设计:适用于微处理器和计算机等高性能设备的关键应用。

    应用案例和使用建议


    应用场景
    该晶体单元适用于微处理器等设备的时间基准振荡电路,可用于计算机主板、服务器、智能手机以及其他对时钟信号稳定性要求较高的设备。
    使用建议
    1. 在使用过程中,确保焊接条件符合推荐的规范,以避免因热应力造成的损坏。
    2. 为提高可靠性,建议在应用中加入适当的故障安全机制。
    3. 实验室测试和批量生产前应进行完整的验证,确保所有应用条件均得到满足。

    兼容性和支持


    兼容性
    该晶体单元适用于标准的焊接工艺,推荐使用Sn-3.0Ag-0.5Cu无铅焊料进行焊接。此外,产品还与常用的焊接条件兼容。
    支持与维护
    村田制作所提供详尽的技术文档和支持,确保用户在使用过程中获得必要的技术支持。如果出现任何问题,可以通过联系厂家获取帮助。

    常见问题与解决方案


    常见问题
    1. 频率稳定性差
    解决方案:检查焊接质量和周围环境,确保焊接过程符合规范。此外,检查是否有外部干扰源。
    2. 设备不启动
    解决方案:确认电路连接正确且电源供应稳定。可以尝试更换其他同类产品进行对比测试。
    3. 设备过热
    解决方案:检查散热系统是否有效,确保设备在合理的工作温度范围内运行。

    总结和推荐


    综合评估
    该产品提供了高精度、宽温度范围以及卓越的机械和热稳定性,是高性能微处理器等电子设备的理想选择。它在多个关键参数上表现优异,特别是在可靠性方面有着显著优势。推荐使用。
    结论
    综上所述,XRCGB26M000F1SBLR0是一款高品质的晶体单元,适用于需要高精度时钟信号的多种电子设备。其宽广的操作温度范围、稳定的机械和热性能以及可靠的故障防护机制使其成为市场上值得信赖的选择。强烈推荐使用此产品。

XRCGB26M000F1SBLR0参数

参数
频率容差 ±10ppm
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
负载电容 7pF
频率稳定性 ±20ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1SBLR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1SBLR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1SBLR0 XRCGB26M000F1SBLR0数据手册

XRCGB26M000F1SBLR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
