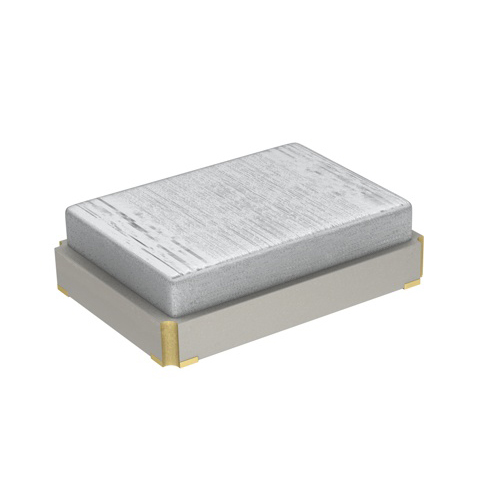

XRCGB27M120F2P01R0

产品分类: 无源晶振
产品描述: 8pF 27.12MHz 150Ω 150μW SMD-2016-4P 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: XRCGB27M120F2P01R0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB27M120F2P01R0

XRCGB27M120F2P01R0概述


    产品简介


    产品名称:Murata XRCGB27M120F2P01R0
    产品类型:晶振单元(Crystal Unit)
    主要功能:
    - 高精度谐振器,适用于高精度频率控制需求。
    - 提供极小封装尺寸,有助于节省PCB空间。
    - 符合RoHS指令,环保无铅。
    应用领域:
    - 消费电子
    - 通信时钟系统,如S-ATA和USB2.0接口

    技术参数


    - 产品型号: XRCGB27M120F2P01R0
    - 频率: 27.1200 MHz
    - 频率容差: ±20 ppm(25±3°C)
    - 工作温度范围: -30°C 至 85°C
    - 频率随温度变化: ±20 ppm 最大值
    - 频率老化率: ±5 ppm/年最大值
    - 等效串联电阻(ESR): 150Ω 最大值
    - 驱动功率(DL): 150 μW(最大300 μW)
    - 负载电容(Cs): 8 pF
    - 外形尺寸: 2.0 x 1.6 x 0.7 mm

    产品特点和优势


    1. 高精度: 凭借Murata卓越的封装技术和高品质石英晶体元件,实现了小尺寸和高精度的谐振器。
    2. 小型化: 极其小巧的尺寸(2.0 x 1.6 x 0.7 mm),有助于减少安装面积。
    3. 环保: 符合RoHS指令,无铅化生产(第三阶段)。

    应用案例和使用建议


    应用场景:
    - 通信时钟系统:XRCGB27M120F2P01R0特别适合用于需要高精度谐振器的通信系统,例如S-ATA和USB2.0接口。
    使用建议:
    - 在选择晶振单元时,务必考虑实际应用场景的温度范围和所需频率的精确度。
    - 确保电路设计符合晶振单元的电气特性,特别是驱动功率和负载电容的要求。
    - 考虑到晶振单元的小型化特点,建议在PCB布局时留出足够的空间以避免干扰。

    兼容性和支持


    - 兼容性: XRCGB27M120F2P01R0适用于多种消费电子产品,特别是通信时钟系统。
    - 支持信息: 用户可联系Murata的销售代表或产品工程师获取技术支持和产品规格确认。

    常见问题与解决方案


    1. 问:晶振单元在低温下表现如何?
    - 答: 温度容差为±20 ppm(25±3°C),在-30°C至85°C的工作范围内,频率稳定性良好。

    2. 问:晶振单元的最大驱动功率是多少?
    - 答: 最大驱动功率为300 μW,正常工作时推荐使用150 μW。

    3. 问:晶振单元的负载电容是多少?
    - 答: 负载电容为8 pF,建议在电路设计时进行匹配。

    总结和推荐


    总体评价:
    - Murata XRCGB27M120F2P01R0 是一款高性能的小尺寸晶振单元,适用于需要高精度谐振器的应用场合。
    - 由于其卓越的温度稳定性、超小尺寸和环保特性,该产品在消费电子和通信领域具有很高的市场竞争力。
    推荐使用:
    - 对于追求高精度和小型化的应用场合,强烈推荐使用Murata XRCGB27M120F2P01R0。用户应根据具体应用需求仔细确认其技术规格,以确保最佳使用效果。

XRCGB27M120F2P01R0参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 150Ω
频率 27.12MHz
驱动电平 150μW
负载电容 8pF
长*宽*高 2mm(长度)*1.6mm(宽度)
通用封装 SMD-2016-4P
安装方式 贴片安装
包装方式 卷带包装

XRCGB27M120F2P01R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB27M120F2P01R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB27M120F2P01R0 XRCGB27M120F2P01R0数据手册

XRCGB27M120F2P01R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
