XRCPB26M000F2P00R0

产品分类: 无源晶振

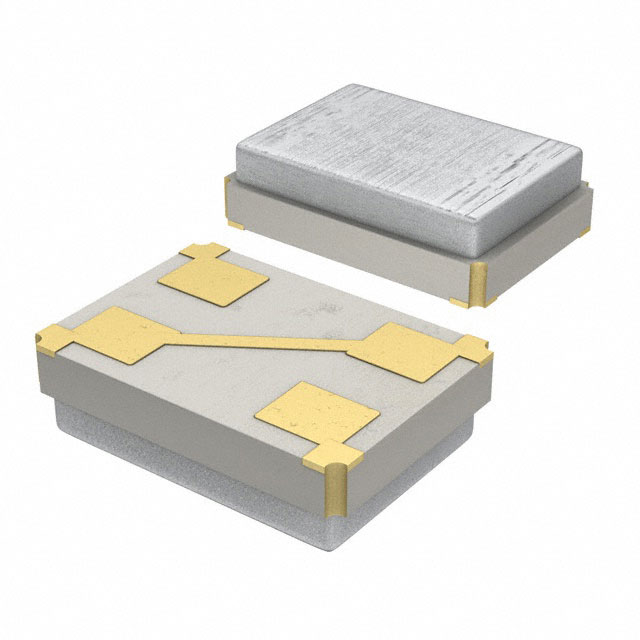

产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 6pF负载, 2 x 1.6 x 0.45mm, 长2mm
供应商型号: J-MURA-0213799
供应商: Chip1stop
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCPB26M000F2P00R0

XRCPB26M000F2P00R0概述

    晶体单元 Murata XRCPB26M000F2P00R0 技术手册

    1. 产品简介


    产品类型:
    Murata XRCPB26M000F2P00R0是一款晶体单元,用于微处理器中的时基振荡电路。
    主要功能:
    该产品主要用于为微处理器提供稳定的时钟信号,确保系统的精确计时。
    应用领域:
    适用于各种微控制器、数字信号处理器以及其他需要高精度时钟信号的设备。

    2. 技术参数


    - 公称频率: 26.0000MHz
    - 频率容差: ±20ppm
    - 频率温度依存性: ±20ppm (温度范围: -30°C至+85°C)
    - 频率老化: ±5ppm/年
    - 等效串联电阻(ESR): 150Ω以内
    - 绝缘电阻: ≥500MΩ (施加DC 10V)
    - 负载电容: 6±0.1pF
    - 驱动功率: ≤150μW
    - 直流电压: ≤DC 6V
    - 交流电压: ≤15Vp-p
    - 耐压: DC 100V (持续时间≤5秒)
    - 工作温度范围: -30°C至+85°C
    - 存储温度范围: -55°C至+85°C

    3. 产品特点和优势


    - 高稳定性: ±20ppm的频率容差确保了在宽泛的温度范围内的稳定性。
    - 低功耗: 最大驱动功率仅为150μW,适合低功耗应用。
    - 长期可靠性: ±5ppm/年的频率老化保证了长期使用的可靠性能。
    - 广泛的温度适应性: -30°C至+85°C的工作温度范围使其适用于各种严苛环境。
    - 机械强度: 经过严格的振动和冲击测试,确保了在恶劣环境中仍然能够稳定运行。

    4. 应用案例和使用建议


    应用案例:
    适用于自动控制设备、车载导航系统、通讯设备等需要高精度时钟信号的应用场合。
    使用建议:
    - 在焊接过程中,应遵循推荐的焊接曲线,确保温度峰值不超过260°C,以避免损害产品。
    - 使用时需注意,此产品不应暴露在强光、高温、震动等不利条件下。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他标准的SMD(表面贴装器件)兼容。
    - 适用于所有符合RoHS标准的焊料和助焊剂。
    支持:
    Murata公司提供了详尽的技术文档和支持服务,帮助用户正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 为什么测量频率与预期不符?
    - 解决方案: 请检查焊接过程是否符合规范,或者确认电路条件是否匹配。
    - 问题2: 如何提升产品的机械强度?
    - 解决方案: 可通过改进电路板设计和焊接工艺来增强机械强度。
    - 问题3: 如何防止焊接后的热损伤?
    - 解决方案: 确保焊接温度峰值不超过推荐值,并使用适当的助焊剂。

    7. 总结和推荐


    总体来看,Murata XRCPB26M000F2P00R0是一款高品质的晶体单元,具有出色的性能和可靠性。它在众多高要求应用场合中表现优异,因此强烈推荐给需要高精度时钟信号的用户。

XRCPB26M000F2P00R0参数

参数
频率 26MHz
驱动电平 300μW
负载电容 6pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 150Ω
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB26M000F2P00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB26M000F2P00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB26M000F2P00R0 XRCPB26M000F2P00R0数据手册

XRCPB26M000F2P00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
