XRCGB27M120F3P00R0

产品分类: 无源晶振
产品描述: 6pF ±30ppm ±20ppm 27.12MHz 150Ω 150μW 贴片安装 2mm*1.6mm*700μm
供应商型号: SYE-XRCGB27M120F3P00R0
供应商: 海外现货
标准整包数: 1

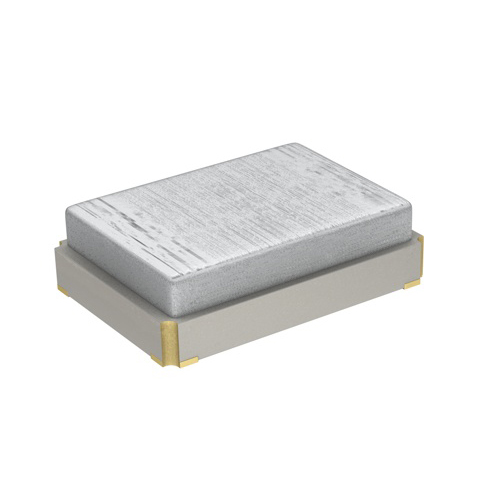

MURATA MANUFACTURING 无源晶振 XRCGB27M120F3P00R0

XRCGB27M120F3P00R0概述

    产品概述
    产品名称:晶体单元
    型号:XRCGB27M120F3P00R0
    频率:27.1200MHz
    尺寸:2.0 x 1.6mm
    产品简介:
    XRCGB27M120F3P00R0 是一款由 Murata Manufacturing Co., Ltd. 生产的晶体单元,主要用于微处理器时钟发生电路中。该产品适用于温度范围为 -30°C 至 +85°C 的应用场合,并且通过一系列机械和环境测试验证了其可靠性。

    技术参数


    基本规格:
    - 驱动等级:150μW (最大值:300μW)
    - 工作温度范围:-30°C 至 +85°C
    - 保存温度范围:-55°C 至 +85°C
    - 最大直流电压:6V
    - 最大输入信号振幅:15Vp-p
    - 最大耐压:DC 100V (持续时间:5秒)
    电气特性:
    - 额定频率:27.1200MHz
    - 频率容差:±30ppm(最大)
    - 频率温度系数:±20ppm(-30°C 至 +85°C)
    - 等效串联电阻(ESR):150Ω(最大)
    - 绝缘电阻:500MΩ(最小,施加 DC 10V)
    - 负载电容:6.0±0.1pF

    产品特点和优势


    - 高性能频率稳定性:频率温度系数 ±20ppm 内,确保在广泛温度范围内频率的稳定性。
    - 高可靠性:通过自由跌落、振动、弯曲和热冲击等多种机械和环境测试。
    - 易于集成:专为微处理器时钟发生电路设计,方便在电路板上的安装和使用。
    - 长寿命:频率老化性能仅为 ±5ppm/年,保证长时间使用后的稳定性。

    应用案例和使用建议


    应用案例:
    该晶体单元广泛应用于各种需要高精度时钟信号的场合,如微处理器、通信设备等。尤其是在汽车电子、工业控制和医疗设备等领域有着显著的应用优势。
    使用建议:
    - 确保电路条件符合标准以避免异常或停止振荡。
    - 使用光学定位设备进行组装,并在量产前进行充分的评估和确认。
    - 在封装后不要重复使用已安装的组件。

    兼容性和支持


    兼容性:
    - 该产品与其他电子元器件的兼容性良好,可广泛应用于不同的电路板设计中。
    支持和服务:
    - Murata 提供全面的技术支持和售后服务,包括详细的安装指南和故障排查指导。

    常见问题与解决方案


    常见问题:
    - Q: 在使用过程中出现异常振荡或停振现象。
    - A: 请检查电路条件,特别是回路条件是否匹配。
    - Q: 如何确保焊接质量?
    - A: 使用 Sn-3.0Ag-0.5Cu 焊料,并遵循推荐的焊接条件和参数。

    总结和推荐


    总结:
    XRCGB27M120F3P00R0 是一款高性能的晶体单元,具有出色的频率稳定性和可靠性。在广泛的温度和机械环境下表现出色,适合用于要求严苛的微处理器时钟发生电路。
    推荐:
    鉴于其卓越的性能和可靠性,我们强烈推荐该产品用于需要高精度时钟信号的各种应用场合,特别是在需要高度可靠性的工业和医疗设备中。

XRCGB27M120F3P00R0参数

参数
频率容差 ±30ppm
等效串联电阻 150Ω
频率 27.12MHz
驱动电平 150μW
负载电容 6pF
频率稳定性 ±20ppm
长*宽*高 2mm*1.6mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB27M120F3P00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB27M120F3P00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB27M120F3P00R0 XRCGB27M120F3P00R0数据手册

XRCGB27M120F3P00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.248 ¥ 2.0782
3000+ $ 0.2232 ¥ 1.8704
9000+ $ 0.2108 ¥ 1.7665
24000+ $ 0.2108 ¥ 1.7665
45000+ $ 0.1984 ¥ 1.6626
库存: 1338
起订量: 1203 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2078.2
