XRCGB26M000F1H01R0

产品分类: 无源晶振
产品描述: 8pF ±10ppm ±10ppm 26MHz 60Ω 300μW SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: SYE-XRCGB26M000F1H01R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCGB26M000F1H01R0

XRCGB26M000F1H01R0概述


    产品简介

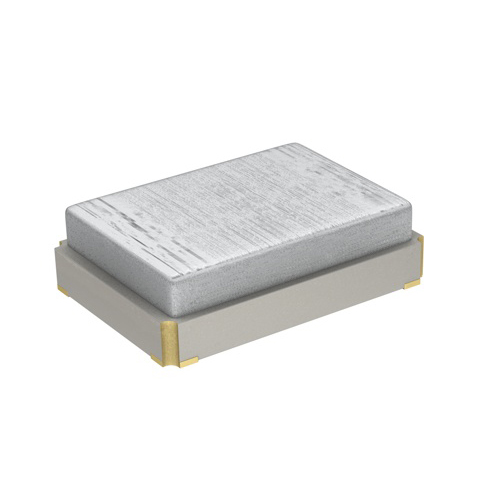

    XRCGB26M000F1H01R0 晶振单元
    由Murata Manufacturing Co., Ltd. 生产的XRCGB26M000F1H01R0 是一款专用于微计算机时基振荡电路的晶体单元。其频率为26.0000MHz,尺寸仅为2.0 x 1.6mm,适合集成到小型电子设备中。这种晶体单元广泛应用于各种电子设备中,如通信设备、音频系统、便携式电子产品等,提供精确的时间基准。

    技术参数


    适用范围
    - 用途:微计算机等时基振荡电路(详细使用须提前联系厂商)
    外观与尺寸
    - 外观:无不可读标记,无可见污渍
    - 尺寸:2.0 ± 0.1 mm × 1.6 ± 0.1 mm × 0.65 ± 0.05 mm
    - 结构:铝氧化物基板,压电晶体元件粘合,并以金属帽密封
    额定规格
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-55°C 到 +85°C
    - 振动水平:150μW(最大300μW)
    - 最大直流电压:DC 6V
    - 最大输入信号幅度:AC 15Vp-p
    - 最大耐压:DC 100V,持续时间不超过5秒
    电气性能
    - 公称频率:26.0000MHz
    - 频率容差:±10ppm(最大)
    - 频率温度依赖性:±10ppm(最大,-30°C 到 +85°C,相对于初始值)
    - 年龄化:±2ppm(最大/年)
    - 等效串联电阻:60Ω(最大)
    - 绝缘电阻:≥500MΩ(施加DC 10V)
    - 负载电容:8.0 ± 0.1 pF

    产品特点和优势


    - 高精度:频率稳定性高,频率容差仅为±10ppm。
    - 小巧紧凑:仅2.0 x 1.6mm,适合空间受限的应用。
    - 可靠性强:通过高温、低温、高湿、机械冲击等多项环境和机械测试。
    - 适用范围广:适用于各种电子设备的时基振荡电路。

    应用案例和使用建议


    应用案例
    - 移动设备:智能手机和平板电脑的时钟模块。
    - 通信设备:路由器和交换机中的时钟振荡器。
    - 音频系统:CD播放器、音频功放中的时钟发生器。
    使用建议
    - 在安装前请确认电路条件是否匹配。
    - 实装机须配备光学定位机制,避免机械力造成损伤。
    - 基板最顶部不要设置接地或信号路径,以防干扰。

    兼容性和支持


    - 该产品与其他电子元器件和设备具有良好的兼容性。
    - 厂商提供详尽的技术支持和维护服务,确保用户能够正确使用和安装。

    常见问题与解决方案


    - Q: 如何处理安装后的热冲击?
    - A: 采用适当的回流焊接工艺,确保焊接条件符合标准。
    - Q: 如何确保焊接效果?
    - A: 使用罗欣型助焊剂,焊料厚度控制在0.10到0.15mm之间。
    - Q: 如何延长产品寿命?
    - A: 储存于温度-10°C 到 +40°C,相对湿度15% 到 85% 的环境中,避免长时间暴露在极端条件下。

    总结和推荐


    总体而言,XRCGB26M000F1H01R0 晶振单元以其高精度、稳定性和小巧尺寸,在众多应用场合中表现出色。特别是在移动设备和通信设备等领域,它的使用将显著提升系统的可靠性和准确性。因此,我们强烈推荐这款产品给那些需要高性能时钟振荡器的应用开发人员。此外,厂商提供了详尽的支持文档和技术指导,确保用户能够顺利安装和使用。

XRCGB26M000F1H01R0参数

参数
频率容差 ±10ppm
等效串联电阻 60Ω
频率 26MHz
驱动电平 300μW
负载电容 8pF
频率稳定性 ±10ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
包装方式 卷带包装

XRCGB26M000F1H01R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1H01R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1H01R0 XRCGB26M000F1H01R0数据手册

XRCGB26M000F1H01R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5208 ¥ 4.3643
1000+ $ 0.434 ¥ 3.6369
3000+ $ 0.31 ¥ 2.5978
6000+ $ 0.2976 ¥ 2.4939
9000+ $ 0.2852 ¥ 2.39
24000+ $ 0.2852 ¥ 2.39
库存: 1181
起订量: 573 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 2182.15
