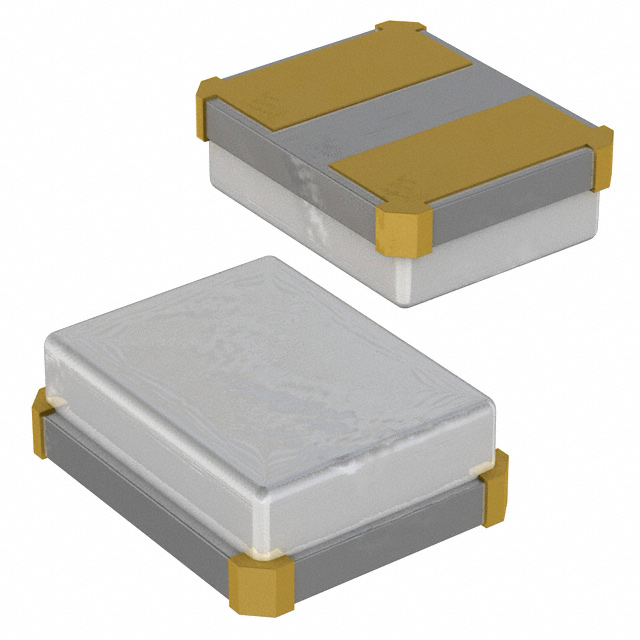

XRCHA20M000F0A11R0

产品分类: 无源晶振
产品描述: 8pF 100 ppm ±100ppm 20MHz 80Ω 600μW 贴片安装 2.5mm*2mm*700μm
供应商型号: SYE-XRCHA20M000F0A11R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCHA20M000F0A11R0

XRCHA20M000F0A11R0概述


    产品简介


    XRCHA20M000F0A11R0 是一款专为汽车电子设计的晶体单元,它实现了小型化和高精度频率的结合。这款晶体单元基于Murata公司的先进封装技术和高品质石英晶振组件,能够在实现小体积的同时保持高精度。产品主要应用于汽车动力总成和安全系统,以及其他汽车相关领域。

    技术参数


    - 产品类型:晶体单元
    - 系列:XRCHA
    - 型号:HCR2520
    - 频率:20.0000 MHz
    - 频率容差:±100 ppm(25±3°C)
    - 工作温度范围:-40°C 至 +125°C
    - 温度系数:±100 ppm
    - 老化率:±5 ppm/年
    - 串联电阻 (ESR):≤80 欧姆
    - 驱动功率 (DL):300 μW(最大 600 μW)
    - 负载电容 (Cs):8 pF
    - 外形尺寸:2.5 x 2.0 x 0.8 mm(长 x 宽 x 高)

    产品特点和优势


    1. 高可靠性:该系列产品具有高可靠性和宽温度范围适用性。
    2. 小体积:2.5 x 2.0 x 0.8 mm 的小巧尺寸有助于节省电路板上的安装空间。
    3. 环保材料:符合 RoHS 和 ELV 指令,属于无铅产品(第三阶段)。
    4. 符合标准:符合 AEC-Q200 标准,适用于汽车应用。

    应用案例和使用建议


    XRCHA20M000F0A11R0 在汽车电子领域有着广泛的应用,尤其是在汽车动力总成和安全系统中。在使用过程中,建议关注以下几个方面:
    - 温度补偿:考虑到工作温度范围较广,特别是在极端环境下,需要对温度进行补偿以确保频率稳定性。
    - 负载电容:选择合适的负载电容可以提高系统的稳定性和可靠性,建议根据具体应用场景选择合适值。
    - 驱动功率:合理设置驱动功率,避免过高的驱动功率导致器件损坏。

    兼容性和支持


    该产品通过 SMD 封装,可以轻松焊接在印刷电路板上。同时,由于其符合 AEC-Q200 标准,与大多数汽车电子产品具有良好的兼容性。Murata Manufacturing Co., Ltd. 提供详尽的技术支持,包括产品文档和工程师咨询,以确保客户能够正确地应用和维护该产品。

    常见问题与解决方案


    1. 如何确认频率容差?
    - 解决方法:参考产品手册中的典型参数,或者联系技术支持获取更详细的数据。
    2. 如何处理驱动功率过高的情况?
    - 解决方法:适当降低驱动功率,可以通过调整外部电路来实现。
    3. 产品是否适用于低温环境?
    - 解决方法:产品可以在 -40°C 至 +125°C 的温度范围内正常工作,但在低温环境中可能需要额外的热管理措施。

    总结和推荐


    综上所述,XRCHA20M000F0A11R0 是一款高性能的晶体单元,适用于汽车电子领域。它的高可靠性、小体积、环保特性和广泛的温度适应能力使其成为汽车动力总成和安全系统的理想选择。我们强烈推荐使用这款产品,特别是在那些对频率稳定性要求较高的应用场合。

XRCHA20M000F0A11R0参数

参数
频率稳定性 ±100ppm
频率容差 100 ppm
等效串联电阻 80Ω
频率 20MHz
驱动电平 600μW
负载电容 8pF
长*宽*高 2.5mm*2mm*700μm
安装方式 贴片安装
包装方式 卷带包装

XRCHA20M000F0A11R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCHA20M000F0A11R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCHA20M000F0A11R0 XRCHA20M000F0A11R0数据手册

XRCHA20M000F0A11R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5208 ¥ 4.3643
库存: 273
起订量: 573 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 0
