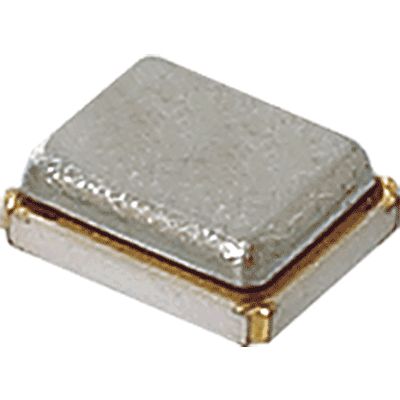

XRCGB26M000F1S2KR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 26MHz, 贴片安装, 4引脚, 9pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: XRCGB26M000F1S2KR0
供应商: 期货订购
标准整包数: 5
MURATA MANUFACTURING 无源晶振 XRCGB26M000F1S2KR0

XRCGB26M000F1S2KR0概述

    # XRCGB26M000F1S2KR0 技术手册

    产品简介


    XRCGB26M000F1S2KR0 是一款由村田制作所(Murata)生产的晶体谐振器,主要应用于高精度时钟领域。它基于先进的封装技术和高质量的石英晶体元件,实现小型化且具有高精度。这款晶体谐振器特别适用于Wi-Fi、蓝牙等通信模块的时钟电路,能够显著减小板载面积并提高系统的稳定性和可靠性。

    技术参数


    - 频率:26.0000 MHz
    - 频率公差:±10 ppm 最大(30±0.5℃)
    - 工作温度范围:-40℃~85℃
    - 频率温度特性:±15 ppm 最大
    - 频率老化:±2 ppm/年最大
    - 等效串联电阻 (ESR):50 Ω 最大
    - 驱动电平 (DL):300 μW 最大
    - 负载电容 (Cs):9 pF
    - 外形尺寸:2.0 x 1.6 mm
    - 重量:6.9 mg
    - 清洗:不支持

    产品特点和优势


    1. 高精度和小型化:采用村田先进的封装技术和高精度石英晶体元件,实现了小体积和高精度的谐振器。
    2. 广泛应用:特别适用于通信模块如Wi-Fi和蓝牙,能够提供高稳定性时钟信号。
    3. 环保材料:符合RoHS指令,无铅设计(第3阶段)。
    4. 小型化设计:尺寸仅为2.0 x 1.6 x 0.7 mm,有助于减少板载面积。

    应用案例和使用建议


    应用案例
    - Wi-Fi 模块:用于时钟同步,提高数据传输速度和稳定性。
    - 蓝牙模块:确保稳定的通信连接,减少误码率。
    使用建议
    - 选择合适的驱动电平:使用不超过300 μW的驱动电平,以避免谐振器过热。
    - 注意温度变化:由于频率随温度变化较大,建议在设计时考虑温度补偿措施,尤其是在-40℃到85℃的工作范围内。
    - 合理布局:在PCB设计时,将谐振器尽量靠近微处理器,减少信号传输的延时和干扰。

    兼容性和支持


    XRCGB26M000F1S2KR0 与其他标准SMD封装的设备具有良好的兼容性。村田制作所提供了详尽的技术支持和售后服务,如有任何技术问题或需要进一步的帮助,可以联系官方技术支持团队。

    常见问题与解决方案


    问题1:如何判断晶体谐振器是否正常工作?
    解决方案:可以通过测量谐振器的输出频率来判断是否正常工作。如果输出频率在规定范围内,则表明谐振器工作正常。
    问题2:如何防止谐振器受温度影响?
    解决方案:可以考虑在PCB设计中加入温度传感器和补偿电路,根据温度变化动态调整谐振器的工作状态。
    问题3:清洗过程中应注意哪些事项?
    解决方案:此产品不支持清洗。在进行PCB组装时,请避免使用腐蚀性的化学试剂清洗,以免损坏晶体谐振器。

    总结和推荐


    XRCGB26M000F1S2KR0 是一款性能优异的小型化晶体谐振器,特别适合于高精度时钟应用领域。其出色的精度和小型化设计使其在市场上具备很强的竞争优势。对于需要高性能时钟信号的通信设备制造商来说,这款产品是一个非常值得推荐的选择。

XRCGB26M000F1S2KR0参数

参数
等效串联电阻 -
频率 26MHz
驱动电平 -
负载电容 9pF
频率稳定性 -
频率容差 -
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
包装方式 卷带包装

XRCGB26M000F1S2KR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1S2KR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1S2KR0 XRCGB26M000F1S2KR0数据手册

XRCGB26M000F1S2KR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
