XRCGB32M000F1SBJR0

产品分类: 无源晶振
产品描述: Murata 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 9pF负载, 2.0 x 1.6 x 0.7mm
供应商型号: XRCGB32M000F1SBJR0
供应商: 国内现货
标准整包数: 3000

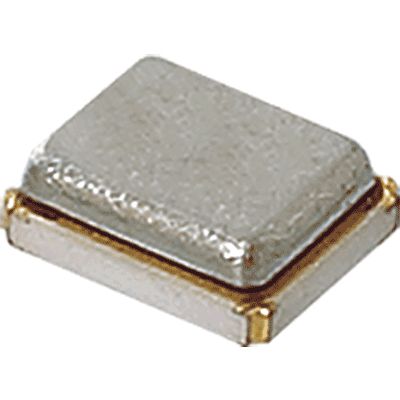

MURATA MANUFACTURING 无源晶振 XRCGB32M000F1SBJR0

XRCGB32M000F1SBJR0概述


    产品简介


    本次介绍的是Murata Manufacturing Co., Ltd.出品的一款晶体单元,型号为XRCGB32M000F1SBJR0。该晶体单元的主要功能是作为时钟发生电路中的基础振荡源,适用于微处理器等设备中。它的频率设定为32.0000MHz,尺寸为2.0 x 1.6毫米,使其在各种便携式电子设备中有着广泛的应用。

    技术参数


    - 频率: 32.0000 MHz
    - 频率容差: ±10 ppm (最大)
    - 温度依赖性: ±20 ppm (最大) (-40°C 到 +105°C)
    - 频率老化: ±2 ppm/年 (最大)
    - 等效串联电阻 (ESR): ≤50 Ω (最大)
    - 负载电容: 9.0 pF
    - 最大励振功率: 300 μW
    - 直流电压: 最大6 VDC
    - 交流电压: 最大15 Vpp
    - 耐压: 直流100 V (最大),持续5秒

    产品特点和优势


    这款晶体单元具有高精度和低老化率的特点,能够稳定地提供32.0000 MHz的时钟信号。由于其紧凑的尺寸(2.0 x 1.6毫米),它非常适合于空间受限的应用场合。此外,它能在广泛的温度范围内工作(-40°C 至 +105°C),并具有良好的抗冲击性和抗振动能力。

    应用案例和使用建议


    这款晶体单元适用于需要高可靠性的微处理器和其他嵌入式系统中。例如,在无线通信设备、物联网(IoT)设备以及各种便携式电子产品中,该单元都能发挥关键作用。为了确保最佳性能,建议在安装过程中遵循制造商推荐的焊接条件,如使用合适的焊料和焊接温度曲线。此外,在选择印刷电路板设计时,应避免将地面或信号路径放置在晶体单元的下方,以减少干扰。

    兼容性和支持


    该晶体单元可以与大多数标准电子元件和设备兼容。Murata公司提供了详尽的技术文档和支持服务,帮助用户正确安装和使用产品。如有任何疑问,用户可以通过官方渠道获得技术支持。

    常见问题与解决方案


    1. 频率不稳定
    - 解决办法: 检查电路板的设计是否符合制造商的要求,特别是电源和接地部分。
    2. 单元损坏
    - 解决办法: 在运输和安装过程中要特别小心,避免强烈机械冲击和过度的热应力。
    3. 焊接缺陷
    - 解决办法: 使用推荐的焊接条件进行焊接,如推荐的焊料和焊接温度曲线。

    总结和推荐


    综上所述,这款晶体单元在精准度、可靠性以及工作温度范围方面表现出色,适合应用于需要高度精确时钟信号的设备中。结合Murata公司提供的全面支持,这款产品无疑是微处理器和其他嵌入式系统用户的理想选择。因此,我们强烈推荐这款产品用于需要高可靠性和精密时钟信号的电子设备中。

XRCGB32M000F1SBJR0参数

参数
频率容差 ±10ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
负载电容 9pF
频率稳定性 ±20ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XRCGB32M000F1SBJR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB32M000F1SBJR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB32M000F1SBJR0 XRCGB32M000F1SBJR0数据手册

XRCGB32M000F1SBJR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.805
6000+ ¥ 0.777
9000+ ¥ 0.763
15000+ ¥ 0.756
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2415
直接购买
加入购物车
