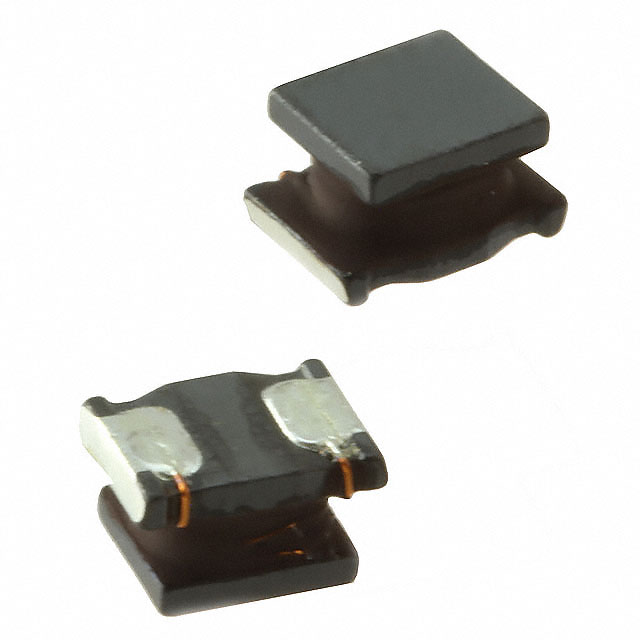

LQH43NH1R2K03L

产品分类: 贴片电感
产品描述: 1MHz 100MHz 1.1A 20@1MHz 1.2μH 51.6mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*2.8mm
供应商型号: 3227845
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQH43NH1R2K03L

LQH43NH1R2K03L概述

    电子元器件产品技术手册解析
    本文将对Murata Manufacturing Co., Ltd.的电感器产品进行深入分析,通过技术手册的内容提供全面的产品介绍和应用指导。本文分为七个部分,涵盖了产品的基本介绍、技术参数、产品特点与优势、应用案例与使用建议、兼容性与支持、常见问题与解决方案以及综合评估与推荐。

    产品简介


    本次技术手册介绍的是型号为LQH43NH1R2K03的电感器产品。该产品属于表面贴装(SMD)电感器,具备高精度、低功耗及稳定性强的特点。主要应用于高频电路设计,如电源管理和信号处理等领域。

    技术参数


    - 尺寸:长(L) 4.5±0.3mm;宽(W) 3.2±0.2mm;高(T) 2.6±0.2mm。
    - 当额定电流流过时,温升不得超过20°C且电感值应在标称值的±10%范围内变化。
    - 包装代码:
    - L φ180mm Embossed taping:最小起订量500件
    - K φ330mm Embossed taping:最小起订量2500件
    - 质量:约0.13克
    - 额定电感值:1.2µH±10%
    - 测试频率:1MHz
    - 额定电流(基于温度上升):1100mA
    - 最大直流电阻:0.0516Ω
    - 平均直流电阻:0.043Ω±20%
    - Q值(最小值):20
    - Q值测试频率:1MHz
    - 自谐振频率(最小值):100MHz
    - 工作温度范围:-40°C至125°C
    - 磁屏蔽等级:无屏蔽
    - 系列:LQH43NH03

    产品特点和优势


    本款电感器在高频条件下表现出色,拥有低功耗、高可靠性及良好的稳定性,能够有效减少电源波动带来的影响。同时,它还具有较小的体积和质量,便于在紧凑空间内的灵活布局。这些特点使得该电感器在多种高频电子设备中得到广泛应用。
    应用案例与使用建议
    根据手册内容,此款电感器广泛应用于手机、平板电脑等便携式电子设备中,尤其是在电源管理和射频电路设计方面表现出色。为了确保最佳性能,在使用过程中需注意以下几点:
    1. 在安装前检查产品是否有损伤。
    2. 确保焊接过程中的温度控制,避免因过高温度导致产品损坏。
    3. 按照手册中的说明正确选择合适的电感器。

    兼容性和支持


    该电感器可以与其他标准SMD封装的元器件配合使用,但具体兼容性还需参考制造商提供的详细规格。Murata公司提供了全面的技术支持,包括产品选型指导、应用技术支持等,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    技术手册中指出了用户可能遇到的一些问题及其对应的解决方案:
    1. 如何判断电感器的质量?
    - 可以通过测量其直流电阻和电感值来评估。
    2. 安装时应注意哪些事项?
    - 需要保持焊接温度适中,防止热应力对电感器造成损害。
    总结与推荐
    综上所述,LQH43NH1R2K03电感器以其出色的性能表现和广泛的适用性成为了一款非常值得推荐的高性能电感器。无论是对于电子产品研发工程师还是普通用户来说,它都是一个理想的选择。但在购买前,建议先咨询专业的销售代表或产品工程师以获取最准确的信息。

LQH43NH1R2K03L参数

参数
测试频率 1MHz
电感值 1.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 100MHz
容差 ±10%
直流电阻(DCR) 51.6mΩ
额定电流 1.1A
Q值 20@1MHz
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQH43NH1R2K03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH43NH1R2K03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH43NH1R2K03L LQH43NH1R2K03L数据手册

LQH43NH1R2K03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
