LQH43MN4R7K03L

产品分类: 贴片电感
产品描述: 1MHz 38MHz 500mA 30@1MHz 4.7μH 400mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*2.8mm
供应商型号: 31M-LQH43MN4R7K03L
供应商: 云汉优选
标准整包数: 5

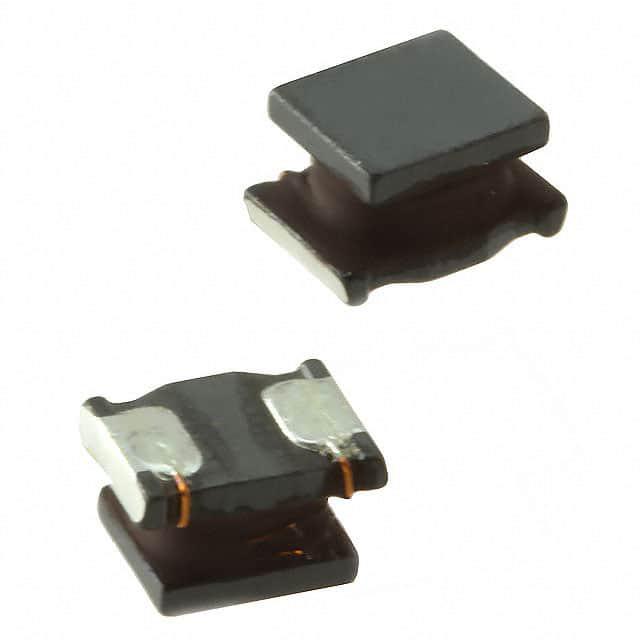

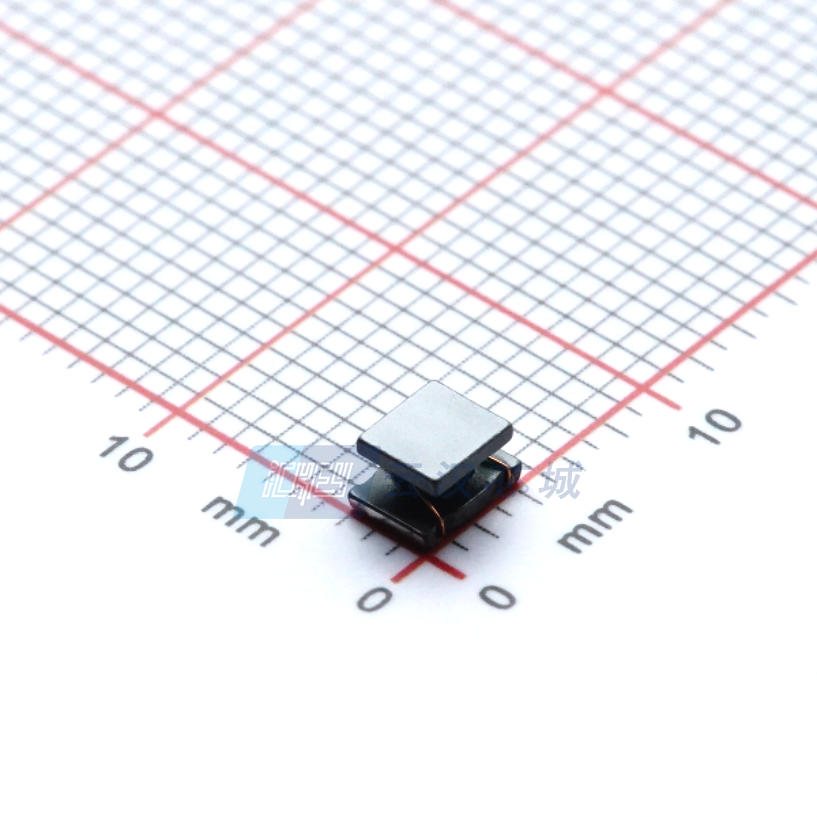

MURATA MANUFACTURING 贴片电感 LQH43MN4R7K03L

LQH43MN4R7K03L概述

    LQH43MN 系列芯片电感器技术手册

    1. 产品简介


    产品类型:
    LQH43MN系列芯片电感器是 Murata 制造公司出品的一款小型、高性能电感器。适用于广泛的电子设备和电路设计。
    主要功能:
    - 高精度电感值
    - 低直流电阻
    - 良好的温度稳定性
    - 宽广的工作温度范围
    应用领域:
    广泛应用于通讯设备、计算机外围设备、消费电子设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 电感值(μH) | 1.0 至 1500 |
    | 电流值(mA) | 20 至 1500 |
    | 电阻(Ω) | ≤ 1.0 |
    | 自谐振频率(MHz) | ≥ 100 |
    | 温度系数(PPM/°C) | 150 至 1400 |
    | 尺寸(L×W,mm) | 4.9 × 3.6 |

    3. 产品特点和优势


    - 高可靠性:温度稳定性好,耐温范围广。
    - 紧凑设计:体积小,便于安装和布局。
    - 高精度:电感值准确,精度高。
    - 低功耗:低直流电阻,有助于提高能效。
    - 良好的兼容性:易于集成到现有系统中。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:滤波器、信号调节
    - 消费电子产品:手机充电电路
    - 工业控制:电源模块
    使用建议:
    - 在焊接过程中确保预热温度不超过180°C,以防止热冲击损坏电感器。
    - 焊接完成后,冷却过程应缓慢进行,以避免温度差过大造成损坏。
    - 设计电路板时,应考虑机械应力的影响,合理布局电感器,减少电路板变形带来的压力。

    5. 兼容性和支持


    - 兼容性:该电感器可与其他标准电感器互换使用,适用于大多数焊锡工艺。
    - 支持:Murata 提供详细的参考手册和技术支持,用户可通过官方渠道获取技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现裂纹
    - 解决方案:严格遵循推荐的焊接条件,特别是预热温度和冷却过程,避免热冲击。

    - 问题2:电感值变化
    - 解决方案:检查焊接后的产品,确保没有机械或热损伤。如果需要,重新焊接并确保所有参数符合规范。

    - 问题3:电气性能不稳定
    - 解决方案:仔细检查电路设计和组件布局,确保电感器正确安装,并且与其他组件的连接稳定。

    7. 总结和推荐


    总结:
    LQH43MN系列芯片电感器具有高精度、低电阻、高可靠性的特点,适用于多种电子设备。广泛的应用领域和优越的性能使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其优异的性能和广泛应用前景,强烈推荐使用 LQH43MN系列芯片电感器。特别是在对尺寸和性能要求较高的应用中,该产品表现出色,能够显著提升整体系统的性能和稳定性。

LQH43MN4R7K03L参数

参数
额定电流 500mA
Q值 30@1MHz
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 38MHz
容差 ±10%
直流电阻(DCR) 400mΩ
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH43MN4R7K03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH43MN4R7K03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH43MN4R7K03L LQH43MN4R7K03L数据手册

LQH43MN4R7K03L封装设计

查看详情并下载
Symbol
Footprint
3D Model
