首页  >  产品百科  >  LQM21NN1R8K10D

LQM21NN1R8K10D

产品分类: 贴片电感
产品描述: 10MHz 80MHz 50mA 45@10MHz 1.8μH 570mΩ ±10% 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: CSJ-ST46926605
供应商: 海外现货
标准整包数: 1

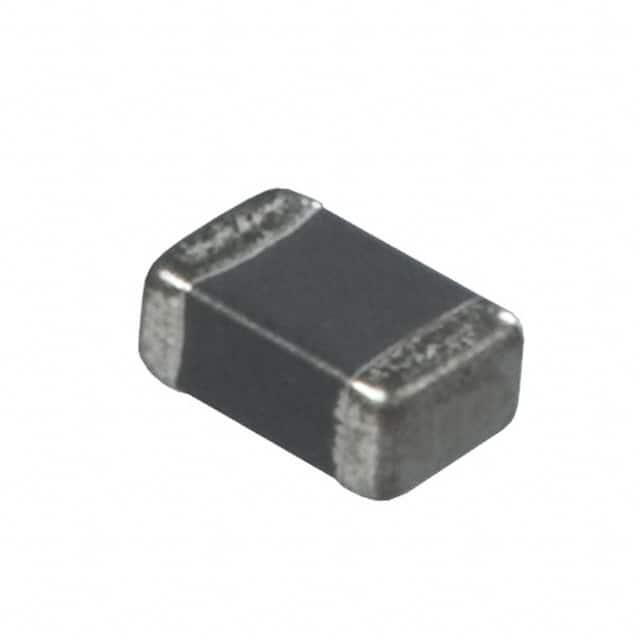

MURATA MANUFACTURING 贴片电感 LQM21NN1R8K10D

LQM21NN1R8K10D概述


    产品简介


    电子元器件类型及主要功能
    本文介绍的是村田制造株式会社(Murata MFG.CO., LTD)的片式电感(Chip Coil),属于LQM21NN系列。该系列片式电感主要用于各种电路设计中,作为储能元件或滤波元件使用,广泛应用于消费电子、通信设备、工业控制等领域。
    应用领域
    片式电感主要应用于:
    - 消费电子:如智能手机、平板电脑、智能穿戴设备等。
    - 通信设备:如路由器、交换机、基站等。
    - 工业控制:如电源模块、逆变器、电机驱动器等。

    技术参数


    | 产品型号 | 电感值 (μH) | 误差范围 (%) | 直流电阻 (Ω) | 自谐振频率 (MHz) | 额定电流 (mA) |
    |
    | LQM21NNR10K10D | 0.10 | ±10 | ≤20 | ≥340 | 250 |
    | LQM21NNR12K10D | 0.12 | ≤29 | ≥310 | 250
    | LQM21NNR15K10D | 0.15 | ≤32 | ≥270 | 200
    | LQM21NNR18K10D | 0.18 | ≤35 | ≥250 | 180
    | LQM21NNR22K10D | 0.22 | ≤38 | ≥220 | 165 | 200 |
    | ... | ... | ... | ... | ... | ... |
    工作环境
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    - 高可靠性:片式电感在高温、低温和高湿度环境下表现出色,能长期稳定工作。
    - 低直流电阻:产品具有较低的直流电阻,降低了电路中的能量损耗。
    - 自谐振频率高:在高频应用中仍能保持良好的性能。
    - 额定电流大:产品具有较大的额定电流承载能力,适用于大功率应用。

    应用案例和使用建议


    应用案例
    在消费电子产品中,该电感被用于电源管理模块中的储能环节,以保证设备正常工作。例如,在智能手机充电过程中,它能够有效地储存并释放电能。
    使用建议
    - 布局设计:为减少机械应力对电感的影响,建议将电感放置于电路板的侧面方向,使其长度小于宽度。
    - 焊接条件:焊接时,预热应严格控制在150°C,加热时间不超过5秒,避免产生过大的温差,导致产品质量下降。
    - 清洁条件:建议使用酒精类清洗剂,清洗温度不应超过60°C,并注意超声波清洗时的频率和功率,避免共振现象。

    兼容性和支持


    该系列产品可以与其他标准电感配合使用,并且在不同的焊接条件下表现出良好的兼容性。制造商提供详细的技术支持文档和专业的售后支持服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感无法正常工作 | 检查焊接是否均匀,确保焊接温度和时间符合标准。 |
    | 电感值变化过大 | 检查是否有磁场干扰,或者确认是否在额定电流范围内使用。 |
    | 温度过高导致损坏 | 确保工作温度在-40°C至+85°C范围内,避免过载使用。 |

    总结和推荐


    综合评估
    LQM21NN系列片式电感以其高可靠性、低直流电阻和良好的自谐振频率性能,为各种复杂应用提供了理想的选择。特别是在高湿度、高温度的环境中,其稳定的表现令人印象深刻。
    推荐
    我们强烈推荐这款产品给需要高性能片式电感的设计师和工程师。无论是在消费电子、通信设备还是工业控制领域,LQM21NN系列电感都能为您提供出色的解决方案。

LQM21NN1R8K10D参数

参数
额定电流 50mA
Q值 45@10MHz
测试频率 10MHz
电感值 1.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 80MHz
容差 ±10%
直流电阻(DCR) 570mΩ
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQM21NN1R8K10D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQM21NN1R8K10D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQM21NN1R8K10D LQM21NN1R8K10D数据手册

LQM21NN1R8K10D封装设计

查看详情并下载
Symbol
Footprint
3D Model
