LQW15AN1N5B00D

产品分类: 贴片电感
产品描述: 100MHz 18GHz 1A 10@250MHz 1.5nH 30mΩ ±0.1nH 0402 贴片安装 1mm*600μm*600μm
供应商型号: 31M-LQW15AN1N5B00D
供应商: 云汉优选
标准整包数: 50

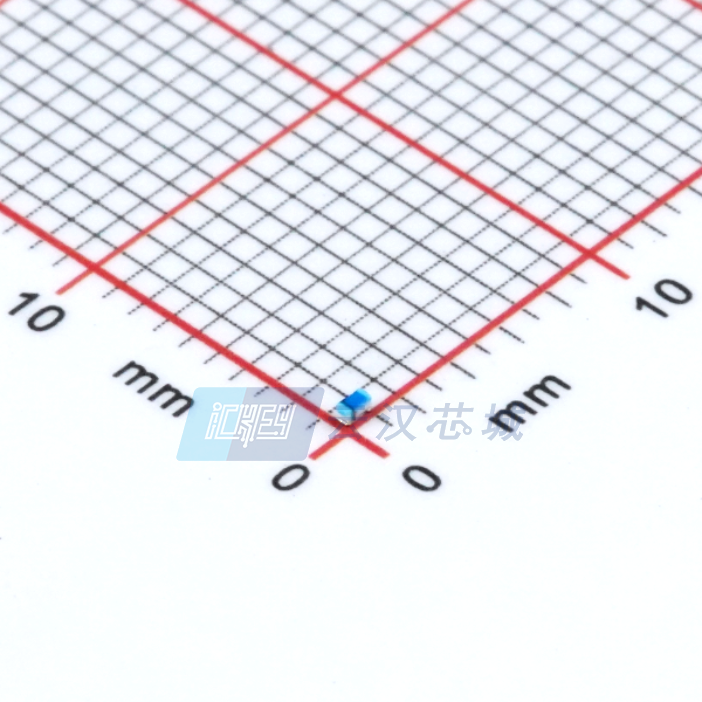

MURATA MANUFACTURING 贴片电感 LQW15AN1N5B00D

LQW15AN1N5B00D概述


    产品简介


    本参考规范适用于LQW15AN系列芯片电感(芯片线圈)。这些电感器具有高可靠性、紧凑设计和广泛的工作温度范围,适用于多种电子设备,如无线通信、汽车电子、消费电子和工业自动化等领域。LQW15AN系列电感器能够提供稳定的电感值和低直流电阻,非常适合用于需要精确电感特性的电路中。

    技术参数


    以下是根据技术手册整理出的LQW15AN系列电感器的技术规格和性能参数:
    | 项目 | 规格 |

    | 尺寸 (L×W) | 1.0 mm x 0.5 mm |
    | 电感值 (nH) | 1.5 nH 至 100 nH |
    | 电感值公差 | B: ±0.1 nH
    C: ±0.2 nH
    D: ±0.5 nH |
    | Q 值 | ≥10 |
    | 直流电阻 (Ω) | ≤0.03 Ω |
    | 自共振频率 (GHz) | ≥1 GHz |
    | 额定电流 (mA) | 100 mA 至 700 mA |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    LQW15AN系列电感器的主要特点包括:
    - 高精度电感值:通过先进的制造工艺保证了电感值的精确度和稳定性。
    - 低直流电阻:有助于减少能量损耗,提高电路效率。
    - 高Q值:提供了良好的电感性能,适合高频应用。
    - 宽工作温度范围:适用于极端环境下的可靠工作。
    - 紧凑设计:占用空间小,适合在空间有限的应用中使用。
    这些特点使得LQW15AN系列电感器在市场上具备显著的竞争优势,并广泛应用于无线通信、汽车电子和消费电子等众多领域。

    应用案例和使用建议


    应用案例
    - 无线通信设备:在高频滤波器中使用LQW15AN系列电感器可以提高信号传输质量和稳定性。
    - 汽车电子:作为车载电源系统的组成部分,确保稳定和可靠的电流供应。
    - 消费电子:用于各种便携式设备的电源管理电路中,提高能效。
    使用建议
    - 正确安装:按照推荐的焊盘图案进行设计,确保最佳电气性能和可焊性。
    - 适当的预热:在回流焊接过程中,要遵循推荐的预热曲线以避免因温度差异过大而导致的裂纹。
    - 控制焊料量:确保焊料量适中,以避免机械应力对元件的影响。

    兼容性和支持


    LQW15AN系列电感器采用标准封装形式,易于与其他电子元件集成。Murata公司还提供了全面的技术支持和售后服务,包括产品选型指导、应用技术支持以及故障诊断服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现位置偏移 | 按照推荐的焊盘图案设计,并在回流焊接过程中遵循标准曲线。 |
    | 直流电阻异常高 | 检查焊接过程是否有气泡或虚焊,必要时重新焊接。 |
    | 电感值测量结果不一致 | 确保测量仪器和方法符合规定标准,避免外部干扰。 |

    总结和推荐


    综上所述,LQW15AN系列电感器凭借其出色的电感精度、低直流电阻和宽工作温度范围,在多种应用场景中表现出色。我们强烈推荐这一系列产品,尤其是对于需要高可靠性和高性能的电路设计。Murata公司的全面支持和服务也将为用户提供更好的使用体验。

LQW15AN1N5B00D参数

参数
Q值 10@250MHz
测试频率 100MHz
电感值 1.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 18GHz
容差 ±0.1nH
直流电阻(DCR) 30mΩ
额定电流 1A
长*宽*高 1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW15AN1N5B00D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW15AN1N5B00D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW15AN1N5B00D LQW15AN1N5B00D数据手册

LQW15AN1N5B00D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.2235
500+ ¥ 0.1786
1500+ ¥ 0.1384
5000+ ¥ 0.1235
10000+ ¥ 0.1055
100000+ ¥ 0.0978
库存: 42185
起订量: 50 增量: 10000
交货地:
最小起订量为:50
合计: ¥ 11.17
