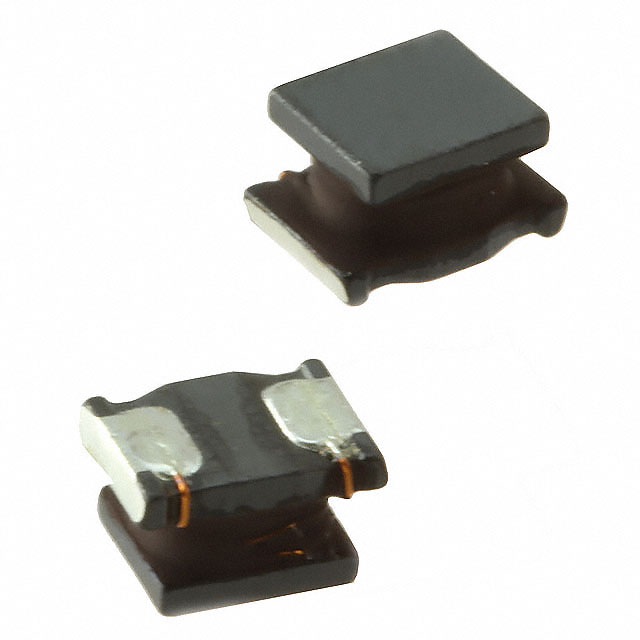

LQH43MN121J03L

产品分类: 贴片电感
产品描述: 1MHz 6.2MHz 150mA 40@796kHz 120μH 3Ω ±5% 1812 贴片安装 4.5mm*3.2mm*2.8mm
供应商型号: 81-LQH43MN121J03L
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQH43MN121J03L

LQH43MN121J03L概述

    # 电子元器件产品技术手册:LQH43MN系列片式电感

    产品简介


    基本信息
    - 产品类型: 片式电感(Chip Inductors)
    - 制造商: MURATA MFG.CO., LTD
    - 产品型号: LQH43MN□□□□03L
    - 产品用途: 适用于各种电子产品中,用于滤波、储能、谐振等电路场合。
    主要功能
    - 过滤频率干扰: 可有效过滤高频噪声,提高电路的稳定性。
    - 储能作用: 在电力系统中可作为储能元件,提供稳定的能量供给。
    - 谐振电路: 在信号处理和通信系统中,可用于构建LC谐振电路,实现信号的选频功能。
    应用领域
    - 消费电子: 手机、平板电脑、智能穿戴设备等。
    - 通信设备: 无线通信设备、路由器等。
    - 工业控制: 电机驱动、电源转换等。
    - 医疗设备: 医疗成像设备、医疗监测设备等。

    技术参数


    | 参数 | 规格 |

    | 额定电流 (mA) | 500 ~ 50 |
    | 电感量 (μH) | 1.0 ~ 1000 |
    | 电阻值 (Ω) | ≤0.20 ~ 25.0 |
    | 自共振频率 (MHz) | ≥120 ~ 2.0 |
    | 电感容差 (%) | ±5 ~ ±20 |
    | 工作温度范围 (°C) | -40 ~ +85 |

    产品特点和优势


    - 高可靠性: 满足各类严苛环境下的稳定运行要求。
    - 宽范围工作: 在宽广的工作温度范围内保持优良的电气性能。
    - 小尺寸设计: 适合紧凑空间的设计需求,减少电路板面积。
    - 多种规格选择: 提供从1.0μH到1000μH不同电感量的选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 手机充电器: 用于滤除输入电源的纹波电压,提升充电效率。
    - 医疗设备: 用于EMI滤波,确保设备的正常运行。
    使用建议
    - 环境适应性: 确保安装位置远离高温、潮湿及腐蚀性气体。
    - 机械固定: 设计时需考虑防振动措施,避免电感器受到机械应力导致损坏。
    - 焊接工艺: 建议采用Sn-3.0Ag-0.5Cu焊锡,确保焊接质量。

    兼容性和支持


    - 兼容性: 与常见的表面贴装工艺兼容,适用于大多数现代电子制造流程。
    - 厂商支持: MURATA MFG.CO., LTD 提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感值异常 | 检查焊接工艺,确保焊接温度和时间符合规范。 |
    | 环境湿度大导致性能下降 | 存储时注意环境湿度,避免湿度过高导致产品性能降低。 |
    | 焊接过程中电感器位置偏移 | 调整焊接机台参数,确保焊接过程稳定,避免因振动等原因导致电感器位置偏移。

    总结和推荐


    综合评估
    LQH43MN系列片式电感凭借其出色的电气性能和广泛的适用性,在众多电子设备中得到了广泛应用。它不仅具有优异的温度适应性,还提供了多种规格选择以满足不同的设计需求。对于需要高性能电感元件的应用场合,这款产品是理想的选择。
    推荐
    强烈推荐使用LQH43MN系列片式电感,尤其适用于需要高性能、高可靠性的电子设备设计中。在使用过程中,请严格按照技术手册的建议进行操作,确保电感器能够充分发挥其优良性能。

LQH43MN121J03L参数

参数
测试频率 1MHz
电感值 120μH
饱和电流(LSAT) -
自谐振频率(SRF) 6.2MHz
容差 ±5%
直流电阻(DCR)
额定电流 150mA
Q值 40@796kHz
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
