22R683C

产品分类: 插件电感
产品描述: 1KHz 8.7MHz 770mA 90@100kHz 68μH 280mΩ ±10% 插件,D6.5XL8.5MM 垂直安装,通孔安装 6.5mm(长度)*10.5mm(高度)
供应商型号: SXE-22R683C
供应商: 海外现货
标准整包数: 1

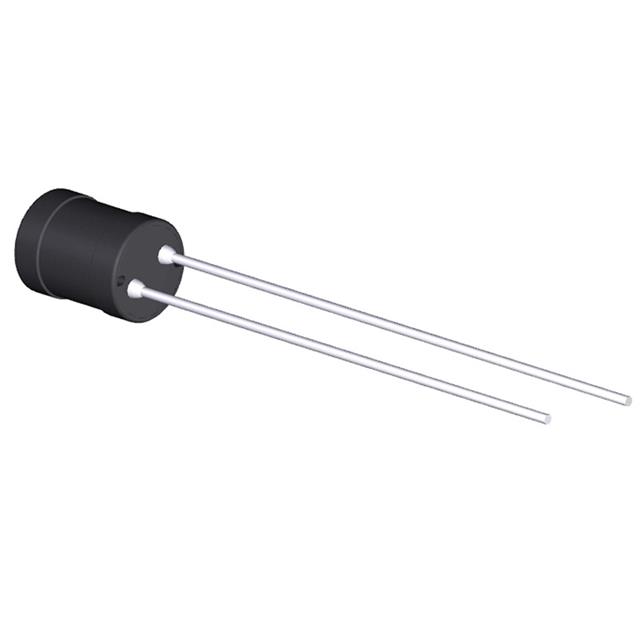

MURATA MANUFACTURING 插件电感 22R683C

22R683C概述

    2200R 系列径向引线电感器技术手册

    产品简介


    2200R系列是穆拉塔电源解决方案公司推出的通用型电感器产品,适用于低至中电流的应用场合。该系列电感器采用径向格式设计,具有小型化的体积,非常适合高密度应用场合。它们可以替代无法满足功率要求的芯片电感器,在紧凑的空间内提供稳定的电感值。

    技术参数


    以下是2200R系列电感器的主要技术规格和性能参数:
    | 订单代码 | 电感量(μH) | 额定直流电流(A) | 直流电阻(Ω) | 质量因数(Q) | 自谐振频率(MHz) |
    |
    | 22R103C | 10.0 | 1.62 | 0.05 | 65 | 1.0 |
    | 22R153C | 15.0 | 1.35 | 0.07 | 60 | 0.5 |
    | 22R223C | 22.0 | 1.08 | 0.09 | 50 | 0.5 |
    | 22R333C | 33.0 | 0.90 | 0.14 | 50 | 0.5 |
    | 22R473C | 47.0 | 0.77 | 0.22 | 50 | 0.5 |
    | 22R683C | 68.0 | 0.77 | 0.28 | 90 | 0.1 |
    | 22R104C | 100.0 | 0.67 | 0.39 | 90 | 0.1 |
    | 22R154C | 150.0 | 0.52 | 0.54 | 90 | 0.1 |
    | 22R224C | 220.0 | 0.43 | 0.83 | 100 | 0.1 |
    | 22R334C | 330.0 | 0.38 | 1.21 | 100 | 0.1 |
    | 22R474C | 470.0 | 0.31 | 1.65 | 110 | 0.1 |
    | 22R684C | 680.0 | 0.25 | 2.64 | 120 | 0.1 |
    | 22R105C | 1.0mH | 0.17 | 3.63 | 120 | 0.1 |
    | 22R155C | 1.5mH | 0.13 | 6.49 | 130 | 0.1 |
    | 22R225C | 2.2mH | 0.11 | 8.58 | 90 | 0.05 |
    | 22R335C | 3.3mH | 0.10 | 11.0 | 140 | 0.05 |
    | 22R475C | 4.7mH | 0.081 | 15.0 | 150 | 0.05 |
    | 22R685C | 6.8mH | 0.072 | 22.0 | 145 | 0.05 |
    | 22R106C | 10.0mH | 0.063 | 37.4 | 155 | 0.05 |
    | 22R156C | 15.0mH | 0.054 | 51.7 | 140 | 0.05 |
    | 22R226C | 22.0mH | 0.045 | 82.5 | 100 | 0.05 |
    | 22R336C | 33.0mH | 0.036 | 118.8 | 95 | 0.05 |
    | 22R476C | 47.0mH | 0.027 | 169.4 | 90 | 0.05 |
    | 22R686C | 68.0mH | 0.018 | 242.0 | 70 | 0.05 |
    其他关键参数:
    - 绝对最大额定值:工作自由空气温度范围为-25°C到70°C;存储温度范围为-40°C到125°C
    - 焊接信息:峰值波峰焊温度为300°C,持续10秒;引脚表面处理为热浸镀锡
    - 感应器温度系数为350ppm,电阻温度系数为3900ppm,居里温度为190°C,饱和磁通量为325mT

    产品特点和优势


    1. 符合RoHS标准:材料和制造过程均符合环保要求,可在电子产品中广泛使用。
    2. 径向格式:便于安装在PCB板上,节省空间且易于布局。
    3. 大电流能力:最大直流电流可达1.62A,适用于需要较大电流的应用场景。
    4. 高密度集成:由于其小体积,适合在高密度电路板上使用。
    5. 多种选择:提供不同电感量的选择,涵盖10μH到68mH范围,适应不同需求。
    6. 高可靠性:完全镀锡引脚和MIL-I-23053/5 Class I护套增强其可靠性和耐久性。
    7. 兼容性强:与RoHS和Sn/Pb焊接系统兼容,适用于各种焊接工艺。

    应用案例和使用建议


    2200R系列电感器适用于多种应用场景,例如:
    - 电源滤波
    - EMI抑制
    - 信号耦合
    - 低频振荡电路
    使用建议:
    - 在高密度应用场合中,建议优先选择小体积、大电感量的产品以满足高功率需求。
    - 在温度敏感环境中,需考虑电感器的温度特性,确保其正常工作范围。
    - 对于高频应用,需注意电感器的自谐振频率限制。

    兼容性和支持


    该系列电感器与RoHS和Sn/Pb焊接系统兼容,支持回流焊和波峰焊。穆拉塔电源解决方案公司提供全面的技术支持和售后服务,包括详尽的技术文档、样品申请及技术支持热线。如需更多信息,可访问官方网站或联系客服部门。

    常见问题与解决方案


    1. 问题:如何判断电感器是否达到饱和?
    - 解决方案:当通过电感器的电流使其磁芯饱和时,其电感值会显著下降。可以通过测量电感值变化来判断是否达到饱和状态。
    2. 问题:电感器在高温环境下如何保持稳定性能?
    - 解决方案:使用具有良好温度特性的电感器,并确保在使用过程中保持适当的散热措施。
    3. 问题:如何确保焊接质量?
    - 解决方案:严格按照制造商提供的焊接信息进行操作,确保焊接温度和时间符合要求。

    总结和推荐


    2200R系列电感器以其高性能、多样性和适用性,成为电子设计中的理想选择。它不仅具备广泛的电感量范围,还提供了出色的电气性能和高可靠性。因此,对于需要高密度集成、宽泛电流范围和良好温控性能的应用场景,强烈推荐使用此系列产品。

22R683C参数

参数
额定电流 770mA
Q值 90@100kHz
测试频率 1KHz
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 8.7MHz
容差 ±10%
直流电阻(DCR) 280mΩ
长*宽*高 6.5mm(长度)*10.5mm(高度)
通用封装 插件,D6.5XL8.5MM
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
