LQH31MNR68K03L

产品分类: 贴片电感
产品描述: 1MHz 160MHz 190mA 30@25MHz 680nH 938mΩ ±10% 1206 贴片安装 3.2mm*1.6mm*2mm
供应商型号: CSJ-ST48376436
供应商: 海外现货
标准整包数: 1

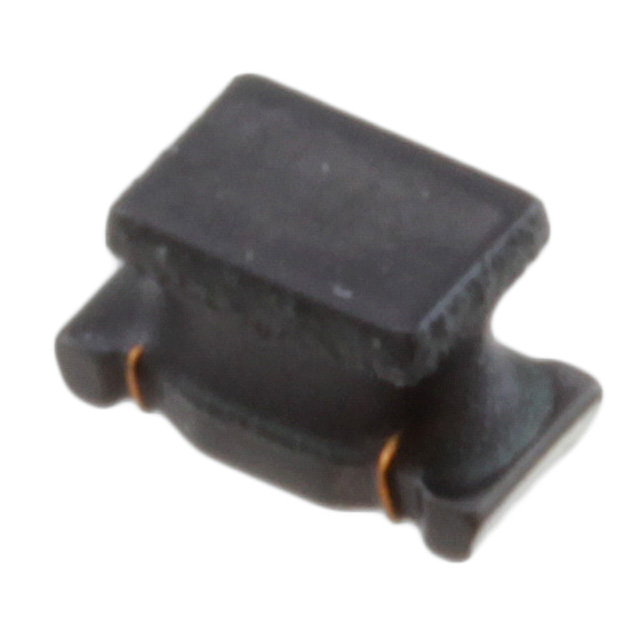

MURATA MANUFACTURING 贴片电感 LQH31MNR68K03L

LQH31MNR68K03L概述


    产品简介


    LQH31MN系列是由村田制作所(Murata MFG.CO., LTD)生产的一款片式电感器(Chip Coil)。这款电感器主要用于小型化电路设计,在多种应用领域表现出色,如通信设备、消费电子产品、汽车电子和工业控制等。由于其小巧的体积和高性能,这些电感器被广泛应用于各种电子设备中,作为信号处理、电源管理和其他关键功能的核心部件。

    技术参数


    | 特性 | 参数 |

    | 尺寸(长x宽) | 4.0mm x 3.5mm |
    | 感应值(μH) | 0.15 μH至100 μH |
    | 容差 | M:±20%,K:±10%,J:±5% |
    | 品质因数(Q) | 见表3 |
    | 直流电阻(Ω) | 见表3 |
    | 自谐振频率(MHz)| 见表3 |
    | 额定电流(mA) | 见表3 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    LQH31MN系列电感器的主要特点和优势如下:
    - 高精度感应值:提供从0.15 μH到100 μH的不同型号,满足不同应用需求。
    - 高可靠性:适用于严苛的工作环境,能够在广泛的温度范围内稳定运行。
    - 优异的电气性能:低直流电阻,高自谐振频率,保障高效能输出。
    - 小巧尺寸:符合现代化紧凑型设计趋势,适合空间受限的应用场合。

    应用案例和使用建议


    LQH31MN系列电感器已被广泛应用于各种设备中,例如通信模块、无线充电系统、汽车电子设备和医疗设备等。在实际应用中,用户需要注意以下几点:
    - 散热管理:确保设备具有良好的散热设计,避免长时间过热影响电感器性能。
    - 环境条件:在极端环境中(如高温或潮湿环境),建议进行额外的测试以验证其稳定性。
    - 安装方向:为了最大限度地减少机械应力的影响,应将电感器放置于电路板的最佳位置,例如在板子边缘且远离螺丝孔处。

    兼容性和支持


    LQH31MN系列电感器设计用于回流焊和波峰焊,具有良好的兼容性。此外,制造商提供了详尽的技术文档和支持服务,包括详细的封装规范和装配指南,便于用户轻松集成到各种电路板设计中。对于特殊应用需求,建议提前联系制造商讨论定制方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后引脚变形 | 确保焊接温度和时间均按照规范操作; |
    使用适当的助焊剂类型; |
    确保焊接过程中无机械振动。 |
    | 性能下降 | 检查周围环境是否存在腐蚀性气体;|
    确认电路板布局及走线无误; |
    重新评估使用条件并适当调整。 |

    总结和推荐


    总体而言,LQH31MN系列电感器是一款高度可靠、性能稳定的电子元器件,特别适合于需要在有限空间内实现高性能信号处理和电源管理的应用场景。鉴于其卓越的设计、广泛的适用性和出色的电气性能,我们强烈推荐将其纳入各类高要求电子设备的设计之中。无论是小型化的通信设备还是复杂的工业控制系统,LQH31MN系列都能胜任其角色,为用户提供可靠的解决方案。

LQH31MNR68K03L参数

参数
容差 ±10%
直流电阻(DCR) 938mΩ
额定电流 190mA
Q值 30@25MHz
测试频率 1MHz
电感值 680nH
饱和电流(LSAT) -
自谐振频率(SRF) 160MHz
长*宽*高 3.2mm*1.6mm*2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQH31MNR68K03L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQH31MNR68K03L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQH31MNR68K03L LQH31MNR68K03L数据手册
