LQW2BAN47NJ00L

产品分类: 贴片电感
产品描述: 200MHz 1.5GHz 1.25A 70@500MHz 47nH 200mΩ ±5% 0805 贴片安装 2.09mm*1.53mm*1.52mm
供应商型号: 8790760
供应商: 海外现货
标准整包数: 10

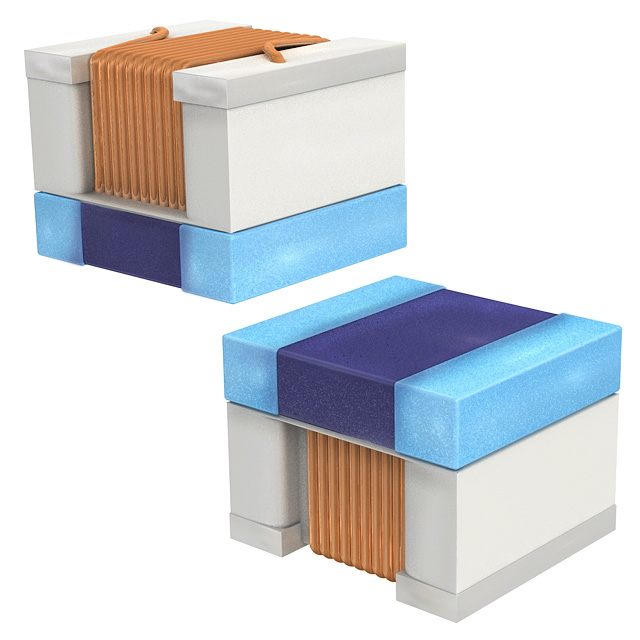

MURATA MANUFACTURING 贴片电感 LQW2BAN47NJ00L

LQW2BAN47NJ00L概述

    Murata LQW2BAN Chip Coils (Chip Inductors) 技术手册概述

    产品简介


    Murata公司的LQW2BAN系列芯片电感器是一种专门用于通用电子设备中的片式电感器。它们具有高可靠性、小型化设计和多种电感值选择的特点,适用于广泛的电子产品,如通信设备、计算机、消费电子以及工业控制系统等。

    技术参数


    LQW2BAN系列芯片电感器的技术参数如下表所示:
    | Nominal Value (nH) | Tolerance | Q (Min.) | DC Resistance (Ω Max.) | Self-Resonant Frequency (MHz Min.) | Rated Current (mA) |
    |
    | 3.2 | J: ±5% | 95 | 0.02 | 13800 | 3800 |
    | 3.6 | J: ±5% | 75 | 0.05 | 11800 | 2000 |
    | 6.8 | J: ±5% | 90 | 0.03 | 6200 | 3000 |
    | ... | ... | ... | ... | ... | ... |
    该系列产品的工作温度范围为-55°C到+125°C(包括自生热),存储温度范围也是相同的。这些电感器没有标记,通常以8毫米宽的塑料带包装,每盘包含2000个单元。

    产品特点和优势


    - 高Q值: 大多数型号具有超过75的最小Q值,这表明其在高频应用中的性能优越。
    - 低DC电阻: 最大DC电阻通常不超过0.63Ω,有利于降低功耗和提高效率。
    - 耐高温和低温: 在极端环境下依然保持稳定的电气性能。
    - 广泛适用性: 适合多种应用场景,包括消费电子、通信设备和工业自动化。

    应用案例和使用建议


    LQW2BAN系列芯片电感器广泛应用于各种电子设备中,特别是在需要高性能电感的电路中。例如,在电源管理电路中用于滤波,或者在射频电路中用于匹配和耦合。
    - 建议安装方向: 推荐横向安装(长度小于宽度),以减少机械应力对电感器的影响。
    - 焊接条件: 使用Sn-3.0Ag-0.5Cu焊料进行回流焊接,预热阶段不应超过150°C至180°C,峰值温度应控制在245°C±3°C以内。
    - 清洁: 清洁时温度应控制在60°C以下,建议使用酒精基清洁剂,并充分干燥。

    兼容性和支持


    该系列产品与其他电子元件兼容良好,适合与大多数标准PCB组装工艺兼容。Murata公司提供全面的技术支持和质量保证,确保客户能够顺利使用该系列产品。

    常见问题与解决方案


    - 问题1: 焊接过程中出现裂纹。
    - 解决方案: 确保正确的预热温度(150°C至180°C)并使用合适的焊料。避免直接接触焊铁尖端,以防热冲击。

    - 问题2: 自生热导致温升过高。
    - 解决方案: 确保应用电流不超过额定值的80%,并合理布局电路以利于散热。

    总结和推荐


    总体来说,Murata LQW2BAN系列芯片电感器具有高可靠性、高性能和良好的成本效益。它们非常适合于各类高频和高可靠性要求的应用场景。强烈推荐给寻求稳定电感解决方案的工程师和技术人员。

LQW2BAN47NJ00L参数

参数
自谐振频率(SRF) 1.5GHz
容差 ±5%
直流电阻(DCR) 200mΩ
额定电流 1.25A
Q值 70@500MHz
测试频率 200MHz
电感值 47nH
饱和电流(LSAT) -
长*宽*高 2.09mm*1.53mm*1.52mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQW2BAN47NJ00L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW2BAN47NJ00L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW2BAN47NJ00L LQW2BAN47NJ00L数据手册

LQW2BAN47NJ00L封装设计

查看详情并下载
Symbol
Footprint
3D Model
