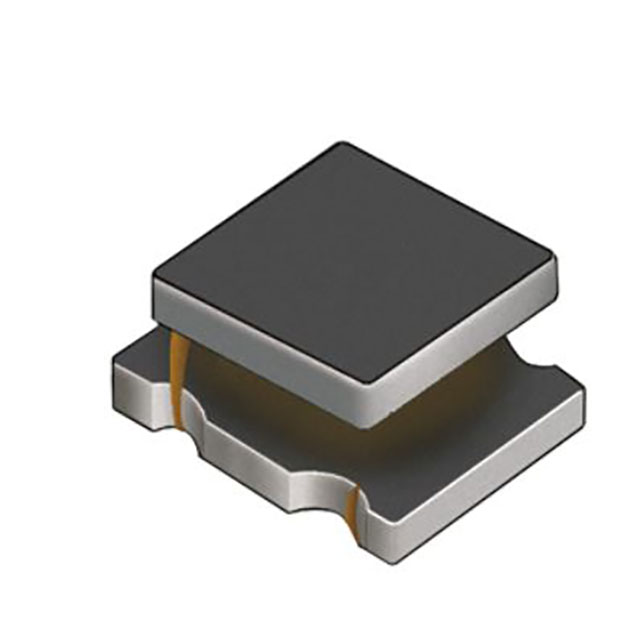

LQH32DZ101K53L

产品分类: 贴片电感
产品描述: 1MHz 10MHz 100mA 100μH 4.55Ω ±10% 1210 贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: 490-LQH32DZ101K53LTR-ND
供应商: Digi-Key
标准整包数: 2000
MURATA MANUFACTURING 贴片电感 LQH32DZ101K53L

LQH32DZ101K53L概述

    电子元器件产品技术手册解析
    本文旨在提供Murata公司生产的电子元器件产品的详细技术手册解析,帮助工程师和采购人员更好地了解其特性和应用。以下是针对该产品的全面分析:

    产品简介


    本产品型号为LQH32DZ101K53,属于叠层电感器。它具有优异的高频性能,适用于各种需要高精度电感量的应用场景。典型应用包括开关电源、直流-直流转换器、RF电路及各类通信设备中。叠层结构确保了高可靠性和紧凑尺寸,使其广泛应用于便携式电子设备和其他对空间要求严格的场合。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 3.2 mm x 2.5 mm x 1.55 mm(1210封装) |
    | 最大温升 | 20°C |
    | 标称电感值 | 100μH ±10% |
    | 额定电流(基于温升) | 100mA |
    | 最大DC电阻 | 4.55Ω |
    | 平均DC电阻 | 3.5Ω ±30% |
    | 自谐振频率(最小) | 10MHz |
    | 工作温度范围 | -40°C至105°C |
    | 磁屏蔽等级 | 无屏蔽 |

    产品特点和优势


    - 高可靠性:采用叠层设计,提高了结构强度,适用于恶劣环境。
    - 高精度:电感值误差小,确保电路的稳定性和一致性。
    - 良好的频率响应:自谐振频率高,适合高频应用。
    - 紧凑设计:尺寸仅为1210(3.2x2.5x1.55mm),非常适合空间受限的设计。
    - 低热影响:在额定电流下温升仅限于20°C以内,保证长时间工作的稳定性。

    应用案例和使用建议


    - 开关电源:推荐用于高效率的开关电源设计,以提高系统整体能效。
    - 直流-直流转换器:可用于调节电压稳定的场合,特别是电池供电设备。
    - RF电路:在射频电路中,可以有效过滤杂波干扰,提升信号质量。

    使用建议:
    - 在选择电感器时,注意其额定电流与实际工作电流的匹配,避免过载导致的温升问题。
    - 确保PCB布局合理,以减少寄生电容的影响,优化电感器的工作特性。

    兼容性和支持


    该产品有多个型号可供选择,具体取决于包装代码。例如,LQH32DZ101K53L和LQH32DZ101K53K分别对应φ180mm和φ330mm卷带包装。Murata公司提供详尽的技术支持文档,并设有专门的产品工程师团队,可解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:电感值偏差较大?
    - 解决方法:检查工作温度是否超出规范范围,重新测试或咨询厂家。
    - 问题:产品温升过高?
    - 解决方法:降低输入电流或改善散热条件。
    - 问题:信号失真严重?
    - 解决方法:检查电路布局是否合理,减少外部干扰源。

    总结和推荐


    综合来看,Murata的这款LQH32DZ101K53电感器凭借其高精度、优良的电气性能和可靠的结构设计,在高频应用领域表现突出。其紧凑的设计和宽广的工作温度范围使得它非常适合现代电子产品的需求。我们强烈推荐使用此产品,特别是在需要高可靠性、高精度电感量的场合。对于设计师来说,该产品提供了理想的解决方案。

LQH32DZ101K53L参数

参数
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 10MHz
容差 ±10%
直流电阻(DCR) 4.55Ω
额定电流 100mA
Q值 -
测试频率 1MHz
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
