首页  >  产品百科  >  LQW18AN9N1C8ZD

LQW18AN9N1C8ZD

产品分类: 贴片电感
产品描述: 100MHz 4.75GHz 1.6A 38@250MHz 9.1nH 52mΩ ±0.2nH 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: LQW18AN9N1C8ZD
供应商: 云汉优选
标准整包数: 4000

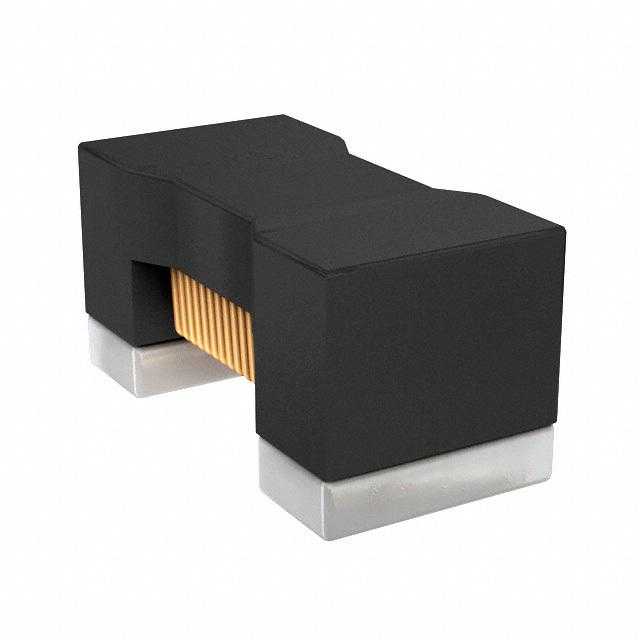

MURATA MANUFACTURING 贴片电感 LQW18AN9N1C8ZD

LQW18AN9N1C8ZD概述

    # 高频电感LQW18AN系列技术手册解读

    产品简介


    LQW18AN系列为Murata(村田制作所)推出的高频电感芯片,属于车载电子领域的电感产品,符合AEC-Q200标准,适用于除动力总成和安全系统外的汽车电子设备。该系列产品以其高精度的电感值、出色的电流处理能力和稳定的电气性能受到广泛欢迎,被广泛应用于车载雷达、车载通信模块及多媒体系统等领域。

    技术参数


    以下是LQW18AN系列电感的关键技术规格:
    | 参数 | 值范围 |

    | 电感值(nH) | 2.2 - 390 |
    | 电感公差 | ±0.2nH(部分型号),±2%(部分型号) |
    | 直流电阻(Ω) | 0.018 - 0.87 |
    | 品质因数(Q) | ≥40 |
    | 自谐振频率(MHz) | ≥100 |
    | 额定电流(mA) | 500 - 1200 |
    | 工作温度范围(℃) | -55℃ 至 +125℃ |
    | 封装形式 | Taping封装 |
    以上参数表明,LQW18AN系列电感具有宽泛的电感值选择范围,支持多种汽车应用需求,同时其高Q值和低直流电阻使得信号传输更加高效。

    产品特点和优势


    LQW18AN系列电感的主要特点如下:
    1. 高可靠性:通过AEC-Q200认证,满足严格的汽车电子产品要求。
    2. 优异的温控性能:可在极端环境下稳定运行,适应车载电子复杂的温度变化。
    3. 低功耗设计:由于其低直流电阻和高Q值,能显著减少电路中的功率损耗。
    4. 多变的应用能力:提供多种电感值,能够灵活匹配不同应用需求。
    5. 紧凑设计:适合空间受限的设计环境,如车载雷达模块等。
    这些特点使LQW18AN系列成为汽车电子领域的理想选择,尤其在车载雷达、汽车信息娱乐系统等方面展现出了卓越的性能和稳定性。

    应用案例和使用建议


    应用案例
    1. 车载雷达系统:LQW18AN系列电感可用于车载雷达系统的信号接收与发送电路中,确保高速数据传输的稳定性。
    2. 信息娱乐系统:作为滤波电感,用于改善车载音频和视频设备的信号质量。
    使用建议
    - 选择合适的电感值:根据实际电路需求精确选择电感值,避免过度冗余导致不必要的成本增加。
    - 优化布局:在PCB布局时,尽量将电感放置在远离热源的地方,以降低温度对电感性能的影响。
    - 合理焊接:遵循推荐的焊料厚度和回流焊接曲线,确保焊接质量。

    兼容性和支持


    LQW18AN系列电感具有良好的兼容性,可以与其他主流车载电子元器件协同工作。此外,Murata提供了详尽的技术文档和支持服务,包括AEC-Q200相关测试报告和详细的安装指南,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电感失效 | 检查系统散热设计,优化电路板布局 |
    | 焊接后电感位置偏移 | 检查焊盘设计是否符合推荐标准 |
    | 产品出现机械应力 | 调整组件布局,远离螺孔和板边缘 |

    总结和推荐


    综上所述,LQW18AN系列电感凭借其卓越的性能、广泛的适用性以及Murata提供的优质支持,成为车载电子领域的优选产品。强烈推荐该系列产品用于需要高可靠性的汽车电子项目中,特别是在车载雷达、信息娱乐系统等领域,能够提供稳定高效的信号处理性能。如果您正在寻找一款高性能且耐用的电感解决方案,LQW18AN系列无疑是一个值得信赖的选择。

LQW18AN9N1C8ZD参数

参数
电感值 9.1nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.75GHz
容差 ±0.2nH
直流电阻(DCR) 52mΩ
额定电流 1.6A
Q值 38@250MHz
测试频率 100MHz
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LQW18AN9N1C8ZD厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQW18AN9N1C8ZD数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQW18AN9N1C8ZD LQW18AN9N1C8ZD数据手册

LQW18AN9N1C8ZD封装设计

查看详情并下载
Symbol
Footprint
3D Model
