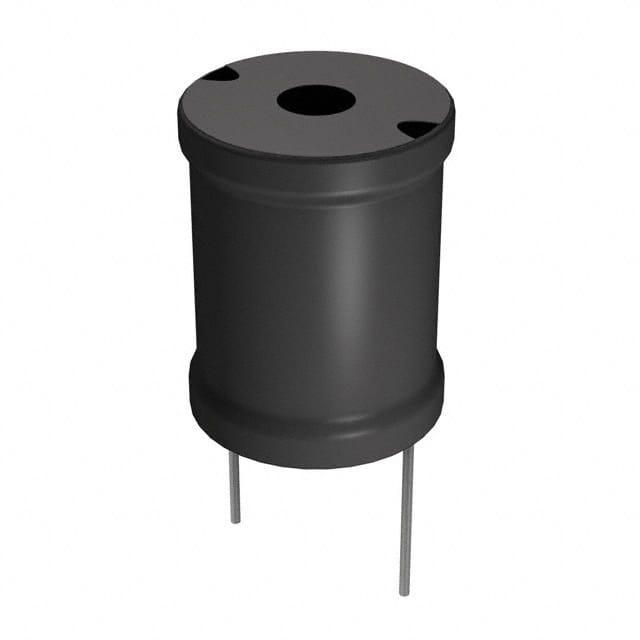

15154C

产品分类: 插件电感
产品描述: 10KHz 2MHz 2.28A 126@800kHz 150μH 149mΩ ±10% 垂直安装,通孔安装 16.8mm(长度)*21.3mm(高度)
供应商型号: SXE-15154C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 插件电感 15154C

15154C概述

    KMP1500C 系列径向引线电感器

    产品简介


    KMP1500C 系列是适用于低到中等电流应用的通用型径向引线电感器,如电源和其他一般用途滤波设计。这些电感器适合多种应用场景,包括但不限于直流滤波、储能电路、信号耦合和电源管理等。每个电感器中心有一个孔洞,允许使用非磁性螺丝进行机械固定。

    技术参数


    KMP1500C 系列的详细技术规格如下表所示:
    | 订单代码 | 电感值 (10kHz, 0.1VAC) | 最大直流电流 (IDC) | 最大电阻 | 最小品质因数 (Q) | 谐振频率 (kHz) | 长度 (mm) | 直径 (mm) |

    | 15102C | 1.0 μH | 16.2 A | 2.76 mΩ | 151 | 1000 | 142 | 13.6 |
    | 15152C | 1.5 μH | 14.9 A | 3.48 mΩ | 155 | 1000 | 108 | 13.6 |
    | 15222C | 2.2 μH | 15.0 A | 4.20 mΩ | 127 | 1000 | 82 | 13.6 |
    | 15332C | 3.3 μH | 11.8 A | 5.76 mΩ | 128 | 1000 | 68 | 13.6 |
    | 15472C | 4.7 μH | 11.7 A | 6.48 mΩ | 131 | 1000 | 60 | 13.6 |
    | 15682C | 6.8 μH | 10.2 A | 8.04 mΩ | 133 | 1000 | 46 | 14.0 |
    | 15103C | 10 μH | 9.01 A | 10.6 mΩ | 112 | 1000 | 30 | 14.5 |
    | 15153C | 15 μH | 7.44 A | 15.5 mΩ | 109 | 1000 | 19 | 14.2 |
    | 15223C | 22 μH | 6.80 A | 18.8 mΩ | 102 | 1000 | 11 | 13.6 |
    | 15333C | 33 μH | 5.08 A | 31.2 mΩ | 107 | 1000 | 8 | 13.8 |
    | 15473C | 47 μH | 4.04 A | 45.6 mΩ | 104 | 1000 | 5 | 14.2 |
    | 15683C | 68 μH | 3.33 A | 70.3 mΩ | 100 | 1000 | 4 | 13.6 |
    | 15104C | 100 μH | 2.62 A | 110 mΩ | 89 | 1000 | 3 | 13.8 |
    | 15154C | 150 μH | 2.28 A | 149 mΩ | 126 | 800 | 2 | 13.6 |
    | 15224C | 220 μH | 2.08 A | 185 mΩ | 69 | 20 | 2 | 14.0 |
    | 15334C | 330 μH | 1.71 A | 263 mΩ | 68 | 20 | 1.6 | 13.8 |
    | 15474C | 470 μH | 1.40 A | 389 mΩ | 76 | 20 | 1.3 | 14.2 |
    | 15684C | 680 μH | 1.12 A | 574 mΩ | 86 | 25 | 1.0 | 14.0 |
    | 15105C | 1000 μH | 0.91 A | 887 mΩ | 96 | 30 | 0.8 | 13.6 |
    这些电感器的工作温度范围为 -40°C 至 +85°C,存储温度范围为 -40°C 至 +125°C。焊接峰值温度为 260°C(持续 10 秒)。电感器的外形尺寸详见机械规格部分。

    产品特点和优势


    KMP1500C 系列电感器具备以下特点和优势:
    - RoHS 兼容
    - 径向封装
    - 最大直流电流高达 16.2A
    - 电感值范围从 1.0 μH 到 1.0 mH
    - 低直流电阻
    - 可用于 PCB 安装
    - 全锡包覆引脚
    - 与 RoHS 焊接系统兼容
    - 与 Sn/Pb 焊接系统兼容
    - 可定制零件

    应用案例和使用建议


    KMP1500C 系列电感器广泛应用于电源管理和一般滤波设计。例如,在一个典型的直流滤波电路中,这些电感器可以有效地抑制输入电压中的纹波和噪声。使用时,确保电感器安装位置远离热源和高振动区域,以保持其稳定性和寿命。

    兼容性和支持


    这些电感器与 Murata Power Solutions 的其他产品兼容,并提供详尽的技术支持和维护服务。有关详细信息,请访问 [Murata Power Solutions 官网](https://www.murata.com/en-eu/products/power)。

    常见问题与解决方案


    常见的问题及解决方案如下:
    - 问题:电感器过热
    - 解决办法:检查安装位置是否通风良好,确保周围没有热源,并确认安装符合技术手册要求。
    - 问题:直流电流过高导致电感值下降
    - 解决办法:降低直流负载或选择更高电流等级的产品。

    总结和推荐


    KMP1500C 系列电感器具有出色的性能和广泛的适用性,适用于各种低到中等电流应用。它们在设计和性能上均表现出色,提供了高可靠性和长使用寿命。鉴于其优良的设计和广泛的应用范围,强烈推荐在需要高效能电感器的应用中使用 KMP1500C 系列产品。

15154C参数

参数
容差 ±10%
直流电阻(DCR) 149mΩ
额定电流 2.28A
Q值 126@800kHz
测试频率 10KHz
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) 2MHz
长*宽*高 16.8mm(长度)*21.3mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

15154C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

15154C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 15154C 15154C数据手册

15154C封装设计

查看详情并下载
Symbol
Footprint
3D Model
