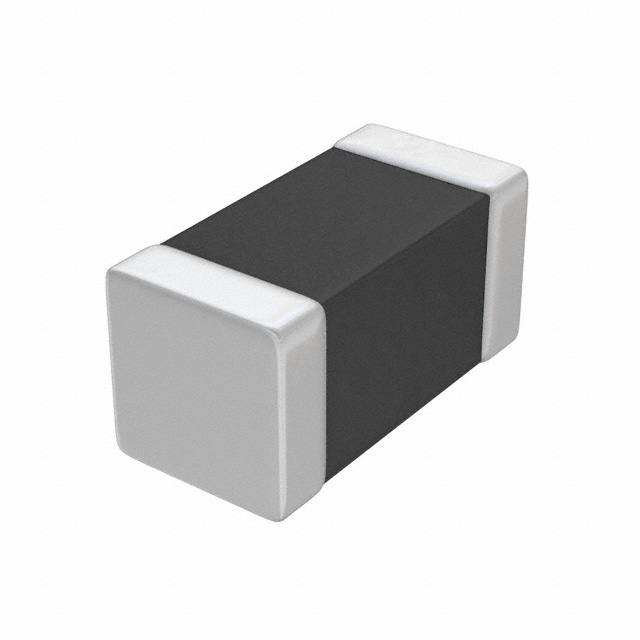

LQG18HN47NJ00D

产品分类: 贴片电感
产品描述: 100MHz 1.2GHz 300mA 12@100MHz 47nH 600mΩ ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 31M-LQG18HN47NJ00D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQG18HN47NJ00D

LQG18HN47NJ00D概述


    产品简介


    LQG18HN系列芯片电感(Murata Manufacturing Co., Ltd)是一种广泛应用于电子设备中的芯片电感。这类电感主要用于电源管理、信号处理和过滤等场合。该系列电感具有紧凑的尺寸和高性能,适用于各种工业、通信和消费电子产品中。

    技术参数


    LQG18HN系列芯片电感的主要技术规格如下:
    - 尺寸: 1.6mm x 0.8mm x 0.3mm
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 额定电流: 根据具体型号而定,最高可达1100mA
    - 自谐振频率: 最低为6000MHz
    - 直流电阻: 介于0.10Ω至0.90Ω之间
    此外,各型号的电感值(单位为nH)及其允许偏差如下:
    | Inductance (nH) | Tolerance | Q (min.) | DC Resistance (Ω max.) | Self Resonant Frequency (MHz min.) | Rated Current (mA) |
    |
    | 1.2 | ±0.3nH | 12 | 0.10 | 6000 | 1100 |
    | 1.5
    | 1.8
    | 2.2
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    LQG18HN系列芯片电感以其高可靠性、优异的电气性能和紧凑的封装而著称。具体特点包括:
    - 高精度和稳定性:确保在不同条件下稳定运行。
    - 高自谐振频率:能够适应高频电路的需求。
    - 紧凑设计:适合空间受限的应用场合。
    - 良好的温度适应性:能在广泛的温度范围内保持性能稳定。
    - 出色的机械强度:通过严格的机械测试验证,保证在安装和使用过程中不会轻易损坏。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于各种类型的DC-DC转换器,确保电源输出稳定可靠。
    - 信号处理:在滤波器中作为关键元件,提高信号传输质量。
    - 无线通讯设备:如智能手机和基站中,提供稳定的电感性能。
    使用建议:
    - 设计阶段:确保电路板设计时考虑到电感的机械应力,避免因PCB变形引起的损坏。
    - 焊接工艺:严格按照推荐的回流焊工艺进行焊接,控制好焊料量以防止机械或电气性能失效。
    - 后期维护:定期检查电感的焊接质量和电气性能,确保长期稳定运行。

    兼容性和支持


    LQG18HN系列芯片电感与市面上常见的贴片电感生产设备和材料兼容。Murata公司还提供了详尽的技术支持文档,涵盖从设计到安装的全过程。此外,对于特殊应用需求,可以联系Murata公司获取进一步的支持。

    常见问题与解决方案


    - 问题: 电感在回流焊过程中出现断裂。
    - 解决方案: 确保预热和冷却过程符合推荐标准,使用正确的焊料厚度和焊锡机参数。
    - 问题: 电感在使用过程中出现性能下降。
    - 解决方案: 检查安装条件是否合适,特别是PCB的设计和平整度。
    - 问题: 电感无法达到规定的额定电流。
    - 解决方案: 重新确认电路设计和电感的工作条件,确保不超过其额定电流。

    总结和推荐


    总体而言,LQG18HN系列芯片电感凭借其优异的性能和稳定性,在各类电子设备中表现出色。特别适用于对体积和可靠性有严格要求的应用场合。建议在选择此类电感时,仔细考虑应用场景的具体需求,并遵循厂家提供的技术指导,以充分发挥其优势。

LQG18HN47NJ00D参数

参数
测试频率 100MHz
电感值 47nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.2GHz
容差 ±5%
直流电阻(DCR) 600mΩ
额定电流 300mA
Q值 12@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
