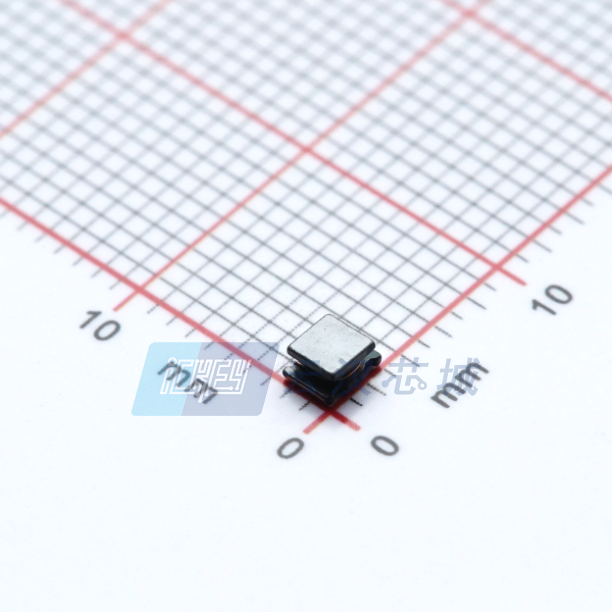

LQH32CN150K53L

产品分类: 贴片电感
产品描述: 1MHz 26MHz 300mA 15μH 754mΩ ±10% 1210 标准安装,贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: 31M-LQH32CN150K53L
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQH32CN150K53L

LQH32CN150K53L概述

    LQH32CN系列片式电感器技术手册

    1. 产品简介


    本手册适用于LQH32CN系列片式电感器(以下简称“芯片电感”),由日本村田制作所制造。这些芯片电感主要用于各种电路板设计,广泛应用于通信设备、消费电子产品及工业控制系统等领域。芯片电感以其小巧的尺寸和高可靠性著称,可有效提高电路的稳定性和效率。

    2. 技术参数


    以下是各型号的具体技术参数:
    | 型号 | 电感值 (µH) | 允许误差 (%) | 直流电阻 (Ω) | 自谐振频率 (MHz) | 额定电流 (mA) |
    |
    | LQH32CN1R0M53L | 1.0 | ±20 | 0.060±30% | 100 | 1000 |
    | LQH32CN2R2M53L | 2.2 | ±20 | 0.097±30% | 64 | 790 |
    | LQH32CN3R3M53L | 3.3 | ±20 | 0.12±30% | 50 | 710 |
    | LQH32CN4R7M53L | 4.7 | ±20 | 0.15±30% | 43 | 650 |
    | LQH32CN6R8M53L | 6.8 | ±20 | 0.25±30% | 32 | 540 |
    | LQH32CN100K53L | 10 | ±10 | 0.30±30% | 26 | 450 |
    | LQH32CN150K53L | 15 | ±10 | 0.58±30% | 26 | 300 |
    | LQH32CN220K53L | 22 | ±10 | 0.71±30% | 19 | 250 |
    | LQH32CN330K53L | 33 | ±10 | 1.1±30% | 17 | 200 |
    | LQH32CN470K53L | 47 | ±10 | 1.3±30% | 15 | 170 |
    | LQH32CN680K53L | 68 | ±10 | 2.2±30% | 12 | 130 |
    | LQH32CN101K53L | 100 | ±10 | 3.5±30% | 10 | 100 |
    注:当额定电流应用于产品时,温升应限制在最大20℃以内。电感值应在初始值的±10%以内。

    3. 产品特点和优势


    LQH32CN系列芯片电感具有以下特点和优势:
    - 小型化设计:适用于空间受限的应用场景。
    - 高可靠性:符合严格的温度和湿度要求,确保长期稳定运行。
    - 低直流电阻:提高了能效,降低了损耗。
    - 宽广的工作范围:能够在-40°C到+85°C的温度范围内正常工作。
    - 多样的电感值选择:提供多种电感值,以适应不同的应用需求。

    4. 应用案例和使用建议


    LQH32CN系列芯片电感广泛应用于:
    - 通信设备:如路由器、交换机等。
    - 消费电子产品:如智能手机、平板电脑等。
    - 工业控制:如电机驱动、电源管理等。
    使用建议:
    - 在电路板布局设计时,应考虑机械应力对电感的影响,建议将电感放置在长度较短的方向。
    - 确保使用符合标准的焊锡工艺,避免过度加热导致产品损坏。

    5. 兼容性和支持


    该产品与多数通用电路板兼容,支持回流焊接工艺。村田公司提供相应的技术支持和服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值变化超出预期 | 检查焊接过程中的温度和时间控制。 |
    | 焊接后无法通过通电测试 | 重新进行焊接,注意预热时间和温度。 |
    | 电感表面涂层损伤 | 避免使用过于尖锐的工具接触电感。 |

    7. 总结和推荐


    LQH32CN系列芯片电感凭借其出色的电性能和高可靠性,在多种应用场景中表现出色。特别是在通信设备和消费电子领域,它的表现尤为突出。因此,强烈推荐在相关项目中选用此产品。同时,也请严格按照手册中的建议进行操作,以确保最佳的使用效果和延长使用寿命。

LQH32CN150K53L参数

参数
容差 ±10%
直流电阻(DCR) 754mΩ
额定电流 300mA
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 26MHz
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 1210
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
