首页  >  产品百科  >  LQG15HSR22J02D

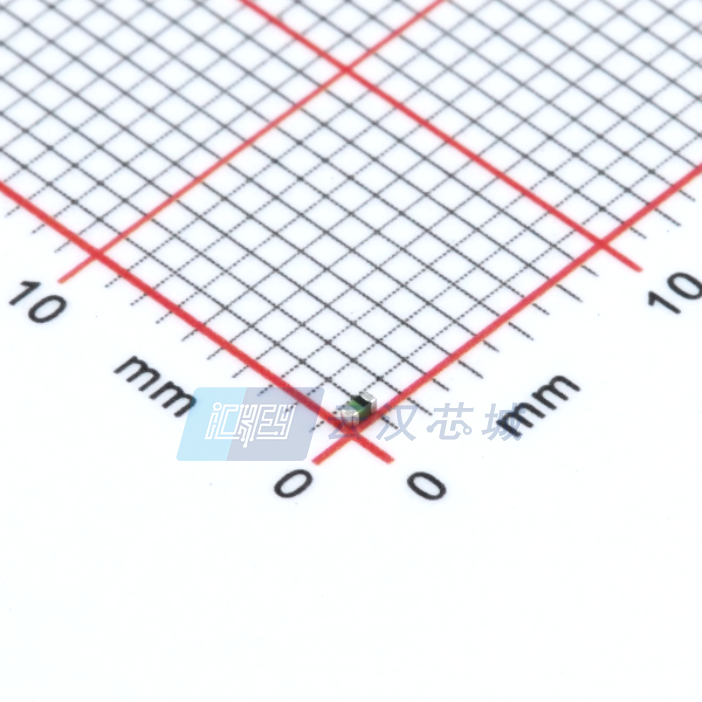

LQG15HSR22J02D

产品分类: 贴片电感
产品描述: 100MHz 450MHz 120mA 8@100MHz 220nH 3.77Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 31M-LQG15HSR22J02D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 贴片电感 LQG15HSR22J02D

LQG15HSR22J02D概述


    产品简介


    产品类型: Murata公司的芯片线圈(电感器)LQG15HS02系列
    主要功能: 适用于一般电子设备的高性能电感器
    应用领域: 广泛应用于通信设备、汽车电子、工业控制及医疗电子等领域

    技术参数


    - 额定电流: 最大电流变化率在±10%以内
    - 工作温度范围: -55°C至+125°C
    - 存储温度范围: -55°C至+125°C
    - 自谐振频率: 最小10000MHz
    - 直流电阻: 最大0.16Ω
    - Q值: 最小8
    - 规格型号:
    - LQG15HS1N0B02D:1.0nH,公差±0.1nH
    - LQG15HS1N1S02D:1.1nH,公差±0.3nH
    - LQG15HS6N8J02D:6.8nH,公差±5%

    产品特点和优势


    独特功能:
    - 高精度和稳定性: 自谐振频率高达10000MHz,确保电感器在高频下的稳定性能。
    - 低直流电阻: 直流电阻最大仅为0.16Ω,提高了整体效率。
    - 广泛的工作温度范围: -55°C至+125°C的工作温度范围使得产品可以在极端环境中使用。
    - 出色的机械性能: 经过严格的振动、热循环测试,保证了产品的可靠性和耐用性。
    市场竞争力:
    - 适应性强: 可用于多种电子设备,包括通信、汽车、工业控制等,应用广泛。
    - 质量保障: 通过多项严格的测试,如湿度负载测试、热寿命测试等,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 在通信设备中,LQG15HS系列电感器常用于滤波器、电源管理等关键部分,以提高系统的整体性能和稳定性。
    - 在汽车电子系统中,这种电感器可用于调节电压和过滤噪声,确保车载电子设备的正常运行。
    使用建议:
    - 设计注意事项: 设计PCB时需考虑焊盘尺寸和位置,避免因热应力导致的产品损坏。
    - 焊接条件: 预热温度不超过180°C,峰值温度不超过260°C,确保电感器不会因为高温而损坏。

    兼容性和支持


    - 兼容性: 适用于多种常见的封装和安装方式,如回流焊接。
    - 支持服务: Murata提供全面的技术支持和维护服务,包括安装指导和技术咨询。

    常见问题与解决方案


    问题1: 温度范围超出额定范围导致产品损坏。
    解决方案: 使用时确保工作温度不超出-55°C至+125°C的范围。
    问题2: 焊接过程中出现开裂现象。
    解决方案: 调整焊接条件,预热温度不超过180°C,峰值温度不超过260°C。

    总结和推荐


    综合评估:
    LQG15HS系列电感器以其出色的稳定性和广泛的适用性,在多个行业中展现出显著的优势。其高精度、低直流电阻和宽广的工作温度范围使其成为众多电子设备的理想选择。
    推荐使用:
    鉴于上述特性,强烈推荐LQG15HS系列电感器用于需要高性能和高可靠性的各种电子设备。在设计和使用过程中,应注意遵循相关指南和建议,以充分发挥其性能并确保长期可靠性。

LQG15HSR22J02D参数

参数
自谐振频率(SRF) 450MHz
容差 ±5%
直流电阻(DCR) 3.77Ω
额定电流 120mA
Q值 8@100MHz
测试频率 100MHz
电感值 220nH
饱和电流(LSAT) -
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQG15HSR22J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15HSR22J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15HSR22J02D LQG15HSR22J02D数据手册

LQG15HSR22J02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0382
50+ ¥ 0.0334
500+ ¥ 0.0287
5000+ ¥ 0.0239
10000+ ¥ 0.0218
50000+ ¥ 0.0201
库存: 72537
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 0.19
